• Erste Schritte
  • Hardware & GPIO
  • Projekte
  • Software
    • Webserver
  • Arduino & ESP8266
  • Hausautomatisierung
  • Sonstiges
    • News
Facebook Twitter YouTube
Tutorials for Raspberry Pi Tutorials for Raspberry Pi
  • Einstieg
    • Erste Schritte
      • Raspberry Pi 3 Einstieg - Starter KitWas brauche und wie starte ich? – Raspberry Pi Einstieg
    • Einrichtung
      • microsd_karte_menuRaspbian Betriebssystem auf eine SD Karte flashen – Einfach & Schnell
      • wlanbluetooth_menuWLAN und Bluetooth einrichten – Raspberry Pi 4
      • wifi_menuWLAN Stick installieren und einrichten – Alternative
      • bash_menuSSH Zugriff einrichten via Putty – Kommandozeilen Zugriff
      • rdp_menuRemotedesktop Verbindung aufbauen – Fernsteuerung
    • Einsteiger Projekte
      • Sinnvolles Raspberry Pi Zubehör
      • 15 Raspberry Pi Projekte für Anfänger
      • Ampelschaltung mit GPIOs
      • GPIOs mit Port Expander erweitern
      • Elektronischer Würfel
      • 13 tolle Projekte für Kinder und Jugendliche
      • Roboter selber bauen
      • In Visual Studio Code mit C++ programmieren
      • Wünsch dir ein Tutorial
    • Programmieren lernen
      • Teil 1: Einführung
      • Teil 2: GPIOs steuern
      • Teil 3: GUI erstellen
      • Teil 4: PWM
      • C# GUI Apps entwickeln
  • Hardware & GPIO
    • 50 der wichtigsten Raspberry Pi Sensoren und Module – Aufgelistet mit Links zu den TutorialsRaspberry Pi Sensoren
    • Beliebte Tutorials
      • Raspberry Pi Luftfeuchtigkeit/Temperatur SensorLuftfeuchtigkeit und Temperatur messen
      • Raspberry Pi WS2801B RGB LED Streifen anschließen und steuernWS2801 RGB LED Streifen anschließen und steuern
      • Raspberry Pi Funksteckdosen (433Mhz)Raspberry Pi Funksteckdosen (433Mhz)Funksteckdosen (433MHz) steuern
      • Raspberry Pi Relais ModulRaspberry Pi: Relais-Schalter per GPIO steuern
      • Raspberry Pi Servo MotorRaspberry Pi Servo Motor Steuerung
      • Amazon-Alexa-deutsch-auf-dem-Raspberry-Pi-installierenAmazon Alexa (Deutsch) auf dem installieren
      • Entfernung messen mit Ultraschallsensor HC-SR04 – Raspberry PiEntfernung messen mit Ultraschallsensor HC-SR04
      • 71-M-PU7vML.-S3L1500-Raspberry Pi’s über 433 MHz Funk kommunizieren
      • Raspberry Pi PIR Motion SensorBewegungsmelder PIR anschließen und steuern
      • Raspberry Pi USB Boot per Stick oder SSD Festplatte einrichtenUSB Boot per Stick oder SSD Festplatte
      • Analog
        • Raspberry Pi MCP3008 ADCMCP3008: Am Raspberry Pi analoge Signale auslesen
        • Raspberry Pi Gas Sensor MQ-2Raspberry Pi Gas Sensor (MQ-X) konfigurieren und auslesen
        • Raspberry Pi PulsmesserRaspberry Pi Pulsmesser: Herzfrequenz messen
        • Joystick am Raspberry Pi benutzen (mit MCP3008)Joystick am Raspberry Pi benutzen (mit MCP3008)
        • infrarot sharp distance senserInfrarot Abstandsmessung mit dem Raspberry Pi
        • Raspberry Pi Drehregler - Rotary EncoderKY040 Drehregler als Lautstärkeregler für den Raspberry Pi
        • Easpberry Pi Soil SensorBodenfeuchtigkeit mit dem Raspberry Pi messen
        • Raspberry Pi KeypadRaspberry Pi Keypad anschließen – Codeschloss
        • Raspberry Pi door sensorÜberwachung von Fenstern und Türen mit dem Raspberry Pi und Reed-Relais
        • Raspberry Pi Fotowiderstand HelligkeitssensorFotowiderstand (Helligkeitssensor) am Raspberry Pi
        • Raspberry Pi Waage selber bauen (mit Gewichtssensor HX711)Raspberry Pi Waage selber bauen (mit Gewichtssensor HX711)
      • Funk
        • 71-M-PU7vML.-S3L1500-Raspberry Pi’s über 433 MHz Funk kommunizieren lassen
        • Remote Control Raspberry Pi 433Mhz Radio TransmitterRaspberry Pi mit 433Mhz Funksender fernsteuern
        • Raspberry Pi Funksteckdosen (433Mhz)Raspberry Pi Funksteckdosen (433Mhz)Raspberry Pi Funksteckdosen (433MHz) steuern
        • Raspberry Pi MiFlora - Xiaomi Pflanzensensor in OpenHAB einbindenMiFlora – Xiaomi Pflanzensensor ins Smart Home einbinden
        • Raspberry Pi RFID RC522 TüröffnerRaspberry Pi RFID RC522 Tags auslesen (NFC)
        • Funkkommunikation zwischen Raspberry Pi's und Arduinos (2.4 GHz)Funkkommunikation (2.4 GHz): Arduino & Raspberry Pi
        • Raspberry Pi Radio ReceiverRaspberry Pi als Radioempfänger benutzen
        • Raspberry Pi Xbox 360 Wireless ControllerRaspberry Pi mittels Xbox 360 Controller steuern
        • Raspberry Pi GSM Modul - Huawei Internet SticksRaspberry Pi GSM Modul – Mobiles Internet
        • Raspberry Pi Bluetooth DatentransferRaspberry Pi Bluetooth Datentransfer zum Smartphone
      • Infrarot & Laser
        • Raspberry Pi Infrarot FernbedienungRaspberry Pi: Per IR Remote Befehle ausführen
        • infrarot sharp distance senserInfrarot Abstandsmessung mit dem Raspberry Pi
        • Raspberry Pi Laser Lichtschranke für weite DistanzenRaspberry Pi Laser Lichtschranke für weite Distanzen
        • Infrarot Raspberry Pi FernbedienungInfrarot Steuerung einrichten
        • Raspberry Pi Infrarot Lichtschranke bauen und Geschwindigkeit messenRaspberry Pi Infrarot Lichtschranke bauen
        • Raspberry Pi Fotowiderstand HelligkeitssensorFotowiderstand (Helligkeitssensor) am Raspberry Pi
      • Temperatur & Navigation
        • Raspberry Pi Luftfeuchtigkeit/Temperatur SensorRaspberry Pi: Luftfeuchtigkeit und Temperatur messen
        • Measuring Temperature with a Raspberry Pi Temperature Sensor (1-Wire)Raspberry Pi Temperatursensor (1-Wire): Temperatur messen
        • Raspberry Pi BMP180 SensorRaspberry Pi und I2C Luftdrucksensor BMP180
        • Raspberry Pi RTC Real Time ClockReal Time Clock Modul steuern
        • Rotation und Beschleunigung mit dem Raspberry Pi messenRotation und Beschleunigung mit dem Raspberry Pi messen
        • Raspberry Pi GPS ModulRaspberry Pi GPS Ortungs- / Navigationsgerät bauen
        • Raspberry Pi Kompass selber bauenRaspberry Pi Kompass selber bauen (HMC5883L)
        • Kontaktlosen Infrarot-Temperatursensor MLX90614 am Raspberry Pi auslesenMLX90614 – Kontaktlos Temperaturen messen
      • Displays
        • Raspberrry Pi HD44780 I2CHD44780 LCD Display per I2C ansteuern
        • Raspbery Pi LCD DisplayRaspberry Pi LCD Display: 16×2 Zeichen anzeigen
        • DisplayTipps & Tricks zum offiziellen 7″ Raspberry Pi Touchscreen
        • Raspberry Pi TouchscreenTestbericht zum 7″ Raspberry Pi Touchscreen Display
        • LCD Touch Display (3.2″) am Raspberry PiLCD Touch Display (3.2″) am Raspberry Pi
        • tft lcd touch displayRaspberry Pi LCD Touch Display Teil 2 – Anpassungen
        • Raspberry Pi LED MAX7219 Dot Matrix – ProjektübersichtRaspberry Pi LED Matrix – Projektübersicht
        • Raspberry Pi 7 Segment Anzeige Kathode mit MAX7219Raspberry Pi: 7 Segment Anzeigen mit MAX7219 steuern (Kathode)
        • 7 Segment Anzeige (Anode) mit MAX7219 MAX7221 und Raspberry Pi7 Segment Anzeige mit MAX7219 am Raspberry Pi (Anode)
        • Raspberry Pi Tablet Raspad TestberichtRaspberry Pi Tablet „Sunfounder RasPad“ Testbericht
      • Motoren & Sonstige
        • Raspberry Pi Stepper Motor Control with L293D / ULN2003ARaspberry Pi Schrittmotor ansteuern
        • Raspberry Pi Servo MotorRaspberry Pi Servo Motor Steuerung
        • Raspberry Pi PCA9685 mehrere Servos gleichzeitig steuernMehrere Servo Motoren per Raspberry Pi steuern
        • Raspberry Pi PIR Motion SensorBewegungsmelder PIR anschließen und steuern
        • How to use a Raspberry Pi Fingerprint Sensor for AuthenticationRaspberry Pi Fingerprint Sensor zur Authentifizierung nutzen
        • Raspberry Pi Akku AdapterRaspberry Pi mit Akkus/Batterien betreiben
        • Entfernung messen mit Ultraschallsensor HC-SR04 – Raspberry PiEntfernung messen mit Ultraschallsensor HC-SR04
        • Raspberry Pi WS2801B RGB LED Streifen anschließen und steuernWS2801 RGB LED Streifen anschließen und steuern
        • Raspberry Pi WS2812 RGB LED StripWS2812 RGB LED Streifen per Raspberry Pi steuern
        • Raspberry Pi Überwachungskamera LivestreamÜberwachungskamera Livestream einrichten
        • NoIRAufnahmen mit dem offiziellen Kamera Modul
        • Raspberry Pi Zero - establishing an Ethernet connection (ENC28J60)Raspberry Pi Zero – Ethernet Verbindung
  • Software
    • Webserver Installation
      • apache2_menu25Teil 1 – Apache2
      • php_menu25Teil 2 – PHP 5
      • mysql_menu25Teil 3 – MySQL
      • phpmyadmin_menu25Teil 4 – phpMyAdmin
      • ftp_menu25Teil 5 – FTP Server
      • dns_menu25Teil 6 – DNS Server via No-IP
      • home_menu25Homeverzeichnis ändern
      • share_25Samba Server: Dateien im Netzwerk teilen
      • nodejs_menu25Node.js Webserver installieren und GPIOs schalten
      • ssl_menu25SSL Zertifikat kostenlos mit Let’s Encrypt
      • wordpress_25Eigenen WordPress-Server einrichten
      • cloud-25Nextcloud auf dem Raspberry Pi installieren
    • Entertainment
      • led_menu25Raspberry Pi Ambilight für alle Geräte mit OSMC selber bauen
      • amazon_menu25Amazon Alexa (Deutsch) auf dem Raspberry Pi installieren
      • controller_25Raspberry Pi RetroPie – Spielekonsole selber bauen
      • kodi_menu25Mediencenter Raspbmc als SmartTV mit dem Raspberry Pi
      • android_25Android TV Box zum selber bauen
      • apple-2316234_640Raspberry Pi als AirPlay-Empfänger
      • jukebox_menu25Raspberry Pi als Jukebox (Spotify, Soundcloud, TuneIn, uvm.)
      • steam_25Steam Spiele streamen
      • minecraft_menu25Raspberry Pi Minecraft Server
      • youtube_25YouTube Live Streaming einrichten
      • qr-code-tutorials-raspberrypi.de_25Raspberry Pi QR / Barcode Scanner
    • Fernsteuerung
      • rdp_menuRaspberry Pi Remotedesktop Verbindung
      • ssh_menu25SSH Zugriff einrichten via Putty (Windows)
      • vnc_menu25Raspberry Pi mittels VNC fernsteuern
      • welcome_menu25SSH Terminal Begrüßung ändern
      • telegram1_menu25Telegram Messenger auf dem RaspberryPi
      • telegram2_menu25Mit Telegram Messenger Raspberry Pi steuern
      • bluet_menu25Raspberry Pi Bluetooth Datentransfer zum Smartphone
      • alexa_voice_25Eigenen Raspberry Pi Alexa Skill bauen
      • microphone_25Sprachsteuerung selber bauen
      • mqtt_25MQTT Broker/Client Funkkommunikation
      • mail_25Vom Raspberry Pi Emails senden
      • twitter_25Per Twitter Bot Nachrichten posten
    • Weitere
      • loggen_menu25Sensordaten mit ThingSpeak loggen und auswerten
      • mysql_datalogger25Per lokaler MySQL Datenbank zum Raspberry Pi Datenlogger
      • opencv_menu25OpenCV auf dem Raspberry Pi installieren
      • arduino_menu30tWiringPi installieren & Pinbelegung (Raspberry Pi)
      • radio_menu25Raspberry Pi als Radio Sendestation
      • win10_menu25Windows 10 IoT auf dem Raspberry Pi installieren
      • printer_25Drucker einrichten und per Knopfdruck Bilder drucken
      • gsm_menu25Raspberry Pi GSM Modul – Mobiles Internet (LTE, 3G, UMTS)
      • autostart_menu25Autostart: Programm automatisch starten lassen
      • machine-learning-25Raspberry Pi Machine Learning erlernen
  • Projekte
      • roboter_menu30tRoboter
        • Raspberry Pi Roboter ProjektRaspberry Pi Roboter Projektübersicht
        • Raspberry Pi Roboter Bausatz fertigTeil 1: Zusammenbau
        • Raspberry Pi Roboter - Linien folgenTeil 2: Linien folgen lassen
        • Raspberry Pi Roboter per Infrarot Fernbedienung steuernTeil 3: Per Infrarot Fernbedienung steuern
        • Raspberry Pi Roboter: Ultraschall AutopilotTeil 4: Automatisch Hindernissen ausweichen
        • Raspberry Pi Roboter der eigenen Stimme folgen lassenTeil 5: Der eigenen Stimme folgen lassen
        • Raspberry Pi Roboter mit Xbox 360 Controller fernsteuernTeil 6: Mit Xbox 360 Controller Roboter fernsteuern
        • Raspberry Pi Robot Arm 6DOF6-Gelenkigen Roboter Arm am Raspberry Pi betreiben (6 DOF)
      • led_menu30LED Matrix
        • Raspberry Pi LED MAX7219 Dot Matrix – ProjektübersichtMAX7219 LED Matrix – Projektübersicht
        • 8×8 LED Dot Matrix Parts8×8 LED Matrix – Zusammenbau und Installation
        • Raspberry Pi Bibliothek für mehrzeilige m x n MAX7219 LED MatrizenBibliothek für mehrzeilige m x n MAX7219 LED Matrizen
        • Graphiken auf mehrzeiligen Raspberry Pi LED Matrizen zeichnenGraphiken auf mehrzeiligen Raspberry Pi LED Matrizen zeichnen
        • Pong auf MAX7219 Matrizen spielen (mit Joystick) – Raspberry PiPong auf MAX7219 Matrizen spielen (mit Joystick)
        • Snake auf Raspberry Pi MAX7219 Matrizen spielenSnake auf Raspberry Pi MAX7219 Matrizen spielen
        • 7 Segment Anzeige (Anode) mit MAX7219 MAX7221 und Raspberry Pi7 Segment Anzeige (Anode) mit MAX7219/MAX7221
        • Raspberry Pi 7 Segment Anzeige Kathode mit MAX7219Raspberry Pi: 7 Segment Anzeigen mit MAX7219 steuern (Kathode)
      • wetterstation_menu30Wetterstation
        • Raspberry Pi Wetterstation mit OpenHAB 2 bauenEigene Raspberry Pi Wetterstation mit OpenHAB 2 bauen
        • Raspberry Pi Luftfeuchtigkeit/Temperatur SensorLuftfeuchtigkeit und Temperatur messen
        • raspberry_pi_thingspeak_daten_loggenSensordaten mit ThingSpeak loggen und auswerten
        • Raspberry Pi BMP180 SensorRaspberry Pi und I2C Luftdrucksensor BMP180
        • Measuring Temperature with a Raspberry Pi Temperature Sensor (1-Wire)Raspberry Pi Temperatursensor (1-Wire): Temperatur messen
        • ESP8266 NodeMCU Außenposten-Wetterstation für den Raspberry PiESP8266 Wetterstation Außenposten für den Raspberry Pi
        • Raspberry Pi Gas Sensor MQ-2Raspberry Pi Gas Sensor (MQ-X) konfigurieren und auslesen
      • arduino_menu30tArduino & ESP8266
        • ESP8266 Microcontroller BoardEinführung & Programmierung des ESP8266 NodeMCU Boards
        • Raspberry Pi + ESP8266 NodeMCU: Per WLAN Daten sendenRaspberry Pi + ESP8266 NodeMCU: Per WLAN Daten senden
        • ESP8266 NodeMCU Außenposten-Wetterstation für den Raspberry PiESP8266 Wetterstation Außenposten für den Raspberry Pi
        • Mit dem NodeMCU ESP8266 433MHz Funksteckdosen steuernMit dem NodeMCU ESP8266 433MHz Funksteckdosen steuern
        • ESP8266 NodeMCU HD44780 LCD Display per I2C steuernNodeMCU ESP8266: HD44780 LCD Display per I2C steuern
        • ESP8266 Grafikdisplay: Am SSD1306 OLED per I2C Bilder & Text anzeigen
        • ESP8266 Google Maps API RoutenplanerESP8266 Google Maps API Routenplaner auf LCD anzeigen
        • 2000px-Arduino_Logo.svgRaspberry Pi und Arduino – Einführung
        • arduino unoArduino und Raspberry Pi miteinander kommunizieren lassen
        • Funkkommunikation zwischen Raspberry Pi's und Arduinos (2.4 GHz)Funkkommunikation zwischen Raspberry Pi’s und Arduinos (2.4 GHz)
        • NodeMCU: ESP8266 mit Solarpanel und Akku mit Strom versorgenNodeMCU: ESP8266 mit Solarzelle und Akku mit Strom versorgen
        • ESP8266 Access Point: Günstigen Wlan Repeater selber bauenESP8266 Access Point: Günstigen Wlan Repeater selber bauen
      • Mini Projekte
        • Raspberry Pi Gewächshaus automatisch selber bauenAutomatisches Raspberry Pi Gewächshaus selber bauen
        • Eigene Raspberry Pi Gartenbewässerung mit Webseite bauenEigene Gartenbewässerung mit Webseite bauen
        • Raspberry Pi Radio StationRaspberry Pi als Radio Sendestation verwenden
        • Raspberry Pi Radio ReceiverRaspberry Pi als Radioempfänger benutzen (Autoradio, Car PC)
        • spotify-logo-primary-horizontal-dark-background-rgbRaspberry Pi als Jukebox (Spotify, Soundcloud, TuneIn, uvm.) – Online Radio
        • Raspberry Pi RetroPie Guide - SNES Classic Spielekonsole selber bauenRaspberry Pi RetroPie Guide – SNES Spielekonsole bauen
        • Android + Raspberry Pi: Funksteckdosen App BedienungRaspberry Pi + Android/iOS: Funksteckdosen per App schalten
        • Indirekte Deckenbeleuchtung selber bauen mit farbigem LED LichtIndirekte Deckenbeleuchtung selber bauen mit farbigem LED Licht
  • Sonstiges
    • Wünsch dir ein Tutorial
    • News
    • Reviews
      • Pi Cap – Kapazitives Raspberry Pi Erweiterungsboard
      • Raspberry Pi Tablet „Sunfounder RasPad“ – Testbericht & Einrichtung
      • Testbericht zum 7″ Raspberry Pi Touchscreen Display
      • CrowPi 2 Testbericht: Laptop & Lern-Kit für Kinder
      • Daten auf dem Wio Terminal LCD Screen anzeigen
    • Raspberry Pi Zero
      • Offizielles 5$ Raspberry Pi Zero Modul vorgestellt
      • Raspberry Pi Zero – Ethernet Verbindung herstellen (ENC28J60)
      • Raspberry Pi: WS2801 RGB LED Streifen anschließen und steuern
  • Hausautomation
    • OpenHAB
      • steckdose_25Sonoff S20 Wifi Steckdose steuern
      • wireless_25Funksteckdosen (433 MHz) schalten
      • schalter_25Relais steuern (Rollladen, Lichter, etc.)
      • wetterstation_menu30Wetterstation mit OpenHAB 2 bauen
      • ws28_25WS28xx RGB LED Streifen steuern
      • touchscreen_25Touchscreen Panel bei Näherung aktivieren
      • mqtt_25MQTT Datenabfrage: Raspberry Pi an ESP8266
      • spotify_25Remote Spotify Player im Smart Home
      • heizung_25eQ-3 Thermostat im Smart Home
    • Einführung
      • Raspberry Pi Smart Home OpenHAB installierenOpenHAB installieren & konfigurieren
      • Home Assistant auf dem Raspberry Pi – Erste Schritte
    • ESP8266 NodeMCU
      • esp8266_25Einführung & Programmierung
      • arduino_25ESP8266: Arduino IDE installieren
      • lcd_25NodeMCU HD44780 LCD
      • battery_25Batteriebetrieb via Deep-Sleep
      • wifi_menuPer WLAN Daten senden
      • wetterstation_menu30Wetterstation Außenposten
      • maps_25Google Maps Routenplaner
      • wireless_25NodeMCU Funksteckdosen steuern
      • mail_25Vom NodeMCU Emails versenden
      • rgb_25WS2812B LEDs am Smartphone steuern
      • solar_25ESP8266 Stromversorgung mit Solarzelle
    • Überwachung
      • Aufnahmen mit dem offiziellen Kamera Modul des Raspberry Pi
      • Raspberry Pi: Überwachungskamera Livestream einrichten
      • mailbox_25Briefkasten Sensor – Email Benachrichtigung bei neuer Post
      • Raspberry Pi Überwachungskamera mit Webcam betreiben
      • Überwachung von Fenstern und Türen mit dem Raspberry Pi und Reed-Relais
      • ESP32 Cam Livestream Tutorial für Kamera Modul
    • Raspberry Pi + Android: Benachrichtigungen von Bewegungsmelder
    • Raspberry Pi + Android/iOS: Funksteckdosen per App schalten
    • Raspberry Pi + Android: Schwenkbarer Kamera-Livestream
      • Smart Home
        • Amazon Alexa (Deutsch) auf dem Raspberry Pi installieren
        • Raspberry Pi Funksteckdosen (433MHz) steuern – Tutorial
        • Raspberry Pi Sprachsteuerung selber bauen (Hausautomatisierung)
Tutorials for Raspberry Pi Tutorials for Raspberry Pi
Home»Hardware & GPIO»Raspberry Pi Touchscreen Panel bei Näherung aktivieren

Raspberry Pi Touchscreen Panel bei Näherung aktivieren

Facebook Twitter LinkedIn Tumblr Email Reddit
Teilen
Facebook Twitter LinkedIn Email Tumblr Reddit Telegram WhatsApp

Der Raspberry Pi 7″ Touchscreen eignet sich hervorragend als Panel für die Hausautomatisierung. Hierbei können Bedienelemente einfach platziert und zugänglich gemacht werden. Damit der Bildschirm allerdings nicht 24 Stunden am Tag hell leuchtet und nur dann aktiviert wird, wenn er wirklich gebraucht wird, müssen wir ihn so konfigurieren. Hierbei nutzen wir einen Bewegungs- und Abstandssensor, um den Bildschirm zu aktivieren, sobald sich jemand nähert.

Mit Hilfe dieser Sensoren erstellen wir ein Skript, welches automatisch erkennt, ob jemand den Touchscreen nutzen will oder nicht und ihn ggf. danach ausschaltet.

Gerade nachts ist es störend, wenn dauerhaft eine Lichtquelle aktiv ist, weshalb dieses Tutorial den Komfort um einiges erhöht. Und ganz nebenbei wird ein wenig Strom gespart. Dieses Projekt kann mit kleineren Anpassungen übrigens auch wunderbar mit einem Magic Mirror genutzt werden, sodass der Bildschirm erst angeht, wenn jemand in der Nähe davor steht.



Zubehör

Folgendes Zubehör wirst du für die Schritte dieses Tutorials benötigen:

  • Raspberry Pi (mit DSI Anschluss)
  • Offiziellen 7 Zoll RPi Touchscreen (mit DSI Kabel)
  • Bewegungssensor
  • Ultraschallsensor (zur Abstandserfassung)
  • Jumper Kabel
  • ggf. Halterung für den Touchscreen

Theoretisch würde eine Erkennung auch mit nur einem der beiden Sensoren – entweder dem PIR Bewegungsmelder oder dem Abstandssensor – funktionieren, allerdings ist die Methode mit beiden komfortabler. Wer dennoch nur einen Sensor nutzen möchte, muss den Code für seine Zwecke modifizieren.

Viele weitere hilfreiche Tipps & Tricks zum offiziellen Touchscreen Modul findest du übrigens in diesem Artikel.



Aufbau

Bevor wir starten verkabeln wir den HC-SR04 Ultraschallsensor sowie den PIR-Bewegungsmelder. Wie in den beiden Tutorials schließen wir die Pins an unsere GPIOs (falls du andere verwendest, muss du diese später im Skript anpassen). Für den Ultraschallsensor:

  • VCC an Pin 2 (VCC)
  • GND an Pin 6 (GND)
  • TRIG an Pin 12 (GPIO18)
  • an ECHO wird der 330Ω Widerstand angeschlossen.  An dessen Ende geht eine Verbindung zu Pin 18 (GPIO24) und über den 10kΩ Widerstand eine Verbindung zu Pin6 (GND). Somit stellen wir sicher, dass immer eine Spannung (ggf. LOW) anliegt. Der Vorwiderstand ist zum schonen der GPIOs, da diese bei 5V Spannung kaputt gehen könnten.

Der PIR Bewegungssensor wird an 5V (VCC, rot), GND (GND, schwarz) und OUT/DATA an Pin 16 des Raspberry Pi’s, was GPIO 24 ist angeschlossen.

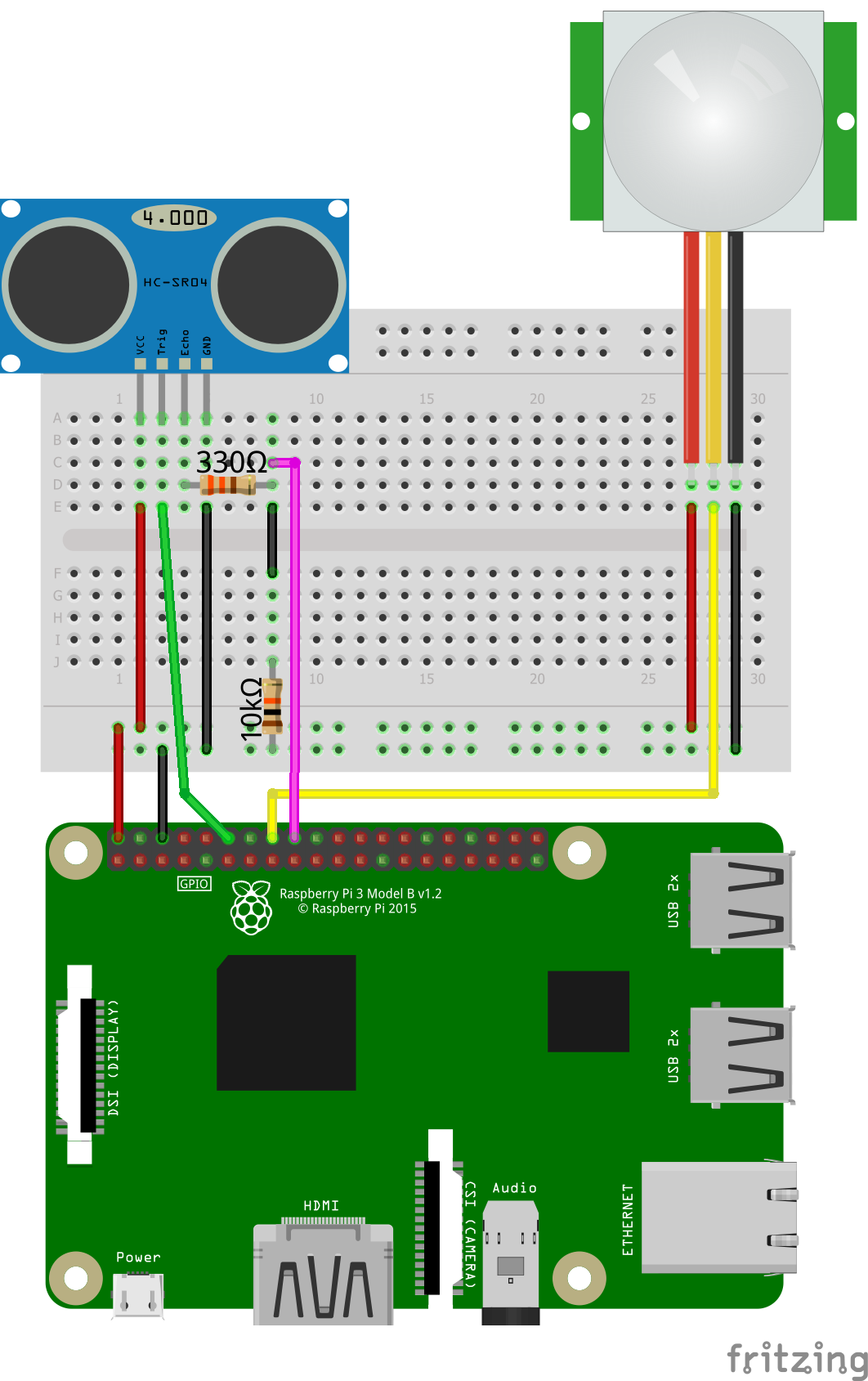

Schematisch sieht es folgendermaßen aus:

Raspberry Pi Touchscreen Panel bei Näherung aktivieren Steckplatine

Die beiden Sensoren können oberhalb oder unterhalb des Displays platziert und befestigt werden. Diese sollten geradeaus auf den bedienenden Nutzer zeigen.
Falls der Bewegungssensor zu sensibel eingestellt ist, kannst du ihn durch die Drehregler auch justieren:

PIR Bewegungssensor



Vorbereitung

Zunächst einmal aktualisieren wir das Betriebssystem und aktivieren den Bildschirm per SSH :

sudo apt-get update
sudo rpi-update
sudo reboot

Nach dem Neustart rufen wir dies auf:

sudo raspi-config

Unter „Boot Options“ stellen wir sicher, dass direkt in den Desktop / CLI gestartet wird.

Bevor wir schon mit den eigentlichen Skripten beginnen, müssen wir den automatischen Screensaver (Bildschirmschoner) deaktivieren, damit wir dies selbst in der Hand haben. Dazu installieren zunächst folgendes Paket:

sudo apt-get install xscreensaver

Anschließend gehen wir entweder über den Touchscreen oder über eine Remotedesktopverbindung auf Preferences -> Sceensaver.

Raspberry Pi Screensaver deaktivieren

Hier können wir den Bildschirmschoner ganz einfach deaktivieren (Disable Screen Saver):

Raspberry Pi Screensaver deaktivieren 2

Damit wir die Helligkeit gleich per Skript steuern können, müssen wir noch Rechte über die Shell / SSH verteilen (Wichtig: Der Bildschirm muss angeschlossen sein!):

sudo chmod 777 /sys/class/backlight/rpi_backlight/bl_power



Skript zum Aktivieren des Touchpanels

Kommen wir nun zum eigentlichen Teil, dem Skript, welches für die Steuerung zuständig ist. Wir erstellen nun ein neues Skript im Homeordner:

sudo nano ~/displaystandby.py

Hier kommt folgender Inhalt hinein:

Python
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
import RPi.GPIO as GPIO
import time, os, threading

GPIO_PIR = 23
GPIO_TRIGGER = 18
GPIO_ECHO = 24

THRESHOLD = 60 # cm
TIMEOUT = 180 # sec

############################
GPIO.setwarnings(False)
GPIO.setmode(GPIO.BCM)
GPIO.setup(GPIO_PIR, GPIO.IN)
GPIO.setup(GPIO_TRIGGER, GPIO.OUT)
GPIO.setup(GPIO_ECHO, GPIO.IN)

LAST_MOVE = 0

def distance(sample_size=5, sample_wait=0.01):
    # https://raw.githubusercontent.com/alaudet/hcsr04sensor/master/hcsr04sensor/sensor.py
    speed_of_sound = 331.3
    sample = []
    for distance_reading in range(sample_size):
        GPIO.output(GPIO_TRIGGER, GPIO.LOW)
        time.sleep(sample_wait)
        GPIO.output(GPIO_TRIGGER, True)
        time.sleep(0.00001)
        GPIO.output(GPIO_TRIGGER, False)
        echo_status_counter = 1
        sonar_signal_on, sonar_signal_off = time.time(), time.time()
        while GPIO.input(GPIO_ECHO) == 0:
            if echo_status_counter < 1000:
                sonar_signal_off = time.time()
                echo_status_counter += 1
            #else:
            #    raise SystemError('Echo pulse was not received')
        while GPIO.input(GPIO_ECHO) == 1:
            sonar_signal_on = time.time()
        time_passed = sonar_signal_on - sonar_signal_off
        distance_cm = time_passed * ((speed_of_sound * 100) / 2)
        sample.append(distance_cm)
    sorted_sample = sorted(sample)
    return sorted_sample[sample_size // 2]

def standby():
    d = distance()
    if d >= THRESHOLD:
        os.system("echo 1 > /sys/class/backlight/rpi_backlight/bl_power") # off
    else:
        os.system("echo 0 > /sys/class/backlight/rpi_backlight/bl_power") # on
        threading.Timer(TIMEOUT, standby).start()
        LAST_MOVE = time.time()

def has_moved(channel):
    d = distance()
    if d <= THRESHOLD:
        os.system("echo 0 > /sys/class/backlight/rpi_backlight/bl_power") # on
        if time.time() - LAST_MOVE >= 1:
            threading.Timer(TIMEOUT, standby).start()

try:
    #while True:
    GPIO.add_event_detect(GPIO_PIR , GPIO.RISING, callback=has_moved)
    while True:
        time.sleep(1)
except KeyboardInterrupt:
    print "Beende..."
GPIO.cleanup()


Vergiss nicht die GPIOs ggf, anzupassen und ebenso die Standardwerte (Entfernung, Timeout Zeit) anzupassen, sofern nötig.

Du kannst es bereits testen mit:

sudo python ~/displaystandby.py



Autostart des Skripts

Als letztes wollen wir noch, dass auch beim Neustart dieses Skript automatisch startet. Dazu nutzen wir crontab:

sudo crontab -e

Ans Ende fügen wir folgende Zeilen:

@reboot /usr/bin/sudo /bin/chmod 777 /sys/class/backlight/rpi_backlight/bl_power
@reboot /usr/bin/sudo /usr/bin/python /home/pi/standpyscreen.py

Da das Tutorial auf verschiedenen Raspbian Betriebssystemen lauffähig ist und der Homepfad oft unterschiedlich ist, kannst du mit cd ~; pwd; den absoluten Pfad herausfinden. Diesen wirst du gleich brauchen und anpassen müssen (bei mir ist es /home/pi/).

Nach dem Neustart startet es nun automatisch:

sudo reboot
Abstandssensor Bewegungsmelder HC-SR04 Magic Mirror PIR tft lcd touch display touch Touchscreen ultraschall ultraschall modul ultraschall sensor
Teilen Facebook Twitter Pinterest LinkedIn Tumblr Email
Vorheriger BeitragMit eigenem Raspberry Pi Twitter Bot Bilder und Nachrichten posten
Nächster Beitrag Taking Photos with the official Camera Module of the Raspberry Pi

Ähnliche Beiträge

Test & Vergleich beliebter WLAN Indoor Überwachungskameras

Türspion Kamera selber bauen und ins Smart Home integrieren

Smart Home: Notifications per Telegram Bot verschicken (Home Assistant)

SwitchBot Curtain 3: Vorhänge und Gardinen im Smart Home automatisieren

11 Kommentare

  1. Bonzadog am 27. Mai 2018 9:39

    Interessant und nutzvoll…dieses wir ich implementieren.

    Ich suche ein geeignete spritzwasserfest Gehäuse für ein RPi3+ plus 2 zusätzliche boards, ein HAT und die Screen mit genug Abstand/platz für Schalter…kann einer mir Hilfen?

    Antworten
  2. morob am 27. Mai 2018 10:48

    rpi-update ist keine gute idee, es wird dabei kein stable sondern beta ins system gespielt.

    Antworten
  3. Martin am 27. Mai 2018 14:50

    Sehr gut aber im prinzip könnte man aber auch einfach ein Tablet aus china bestellen wäre halt kompakter aber man hat halt keinen bastell spaß aber sehr gut geschrieben werde ich demnächst ma ausprobieren

    Antworten
  4. Markus am 24. Oktober 2018 18:56

    Euer Script hat leider einen Bug. Ihr habt vom Originalcode in Zeile 36,37 die Fehlermeldung auskommentiert, weil ihr das Script vermutlich nicht abbrechen lassen wolltet. Allerdings besteht nun die Gefahr einer Endlosschleife. Und zwar wenn das Signal nicht erkannt wird, bleibt GPIO.input(GPIO_ECHO) == 0 dauerhaft true und die while-schleife hängt dann fest. Der echo_counter ist dafür vorgesehen, diesen Fall abzusichern.

    Der Code muss wie folgt lauten (Zeilen 31-37 ersetzen):
    sonar_signal_on, sonar_signal_off = time.time()+1, time.time()
    while GPIO.input(GPIO_ECHO) == 0 and echo_status_counter < 1000:
    sonar_signal_off = time.time()
    echo_status_counter += 1

    Ich habe euere Anleitung genutzt um meinen Sensor anzubinden. Vielen Dank dafür. Euer Skript habe ich auf meine Bedürftnisse angepasst. Ihr findet es hier: https://github.com/markus-hsk/raspi_tuerspion/blob/master/src/displaystandby.py

    VG

    Antworten
  5. Daniel am 19. August 2019 8:10

    Super 😃 was mich aber noch brennend interessiert ist wo ihr die Sensoren versteckt. Ich habe das offizielle case. Da ist eine Einkerbung für die offizielle pi cam, aber sonst nichts. Es soll ja auch hübsch aussehen. Habt ihr da einen Tipp?

    Gruß Daniel

    Antworten
    • Mayatuk am 29. August 2020 12:30

      Das würde mich auch noch brennend interessieren. Hat da jemand mittlerweile eine Lösung gefunden ?

      Antworten
  6. Siebo am 20. Oktober 2019 22:54

    Moin zusammen.
    Ich stehe gerade irgendwie auf dem Schlauch. Ich hab einen IR Abstandssensor mit einem Transistor versehen, der bei passender Entfernung ein Signal gibt.
    Ich habe gedacht Ich könnte einfach die PIR Sequenz übernehmen und fertig ist es.
    Leider fehlen mir da die Kentnisse.
    Kann mir hier jemand einen Tip geben? Ich habe somit kein Echo und ich kann auch keine Distanz messen.

    Antworten
  7. Florian am 17. September 2020 20:08

    Hallo, kann anstelle des Displays auch ein Monitor über HDMI angesteuert werden? Gruß, Florian

    Antworten
    • Felix am 4. Oktober 2020 13:25

      Das kommt auf die Funktionen des Displays an. Prinzipiell könntest du aber den „screensaver“ Modus über das Raspberry Pi OS aktivieren.

      Antworten
  8. Oscar am 18. Januar 2022 17:51

    Hallo,
    Vielen dank für diese tolle Anleitung. Ich bin dadurch auf die Anwendungsmöglichkeiten eines Raspberry aufmerksam geworden und stehe noch ganz am Anfang. Habe mich Schritt für Schritt an diese Anleitung gehalten. Das Skript funktioniert leider nicht zuverlässig, (kann natürlich auch an aktuellen Updates liegen). Ich bekomme das Skript zum laufen…dann läuft es 5min und danach geht der Bildschirm (offizielles 7“ Display) nicht mehr an. Die Änderungen von Markus am 24. Oktober 2018 18:56 gehen gar nicht, da bekomme ich stets direkt einen Fehler.
    Mein Aufbau sieht wie in der Anleitung aus. An GPIO 1 und 14 hängt bei mir noch das Display- liegt darin der Fehler? (Nutze den RaspberryPi 3+ Aktuelles Raspbian OS mit Desktop).

    Vielen Dank schonmal für die Hilfe! LG

    Antworten
  9. Toni am 27. November 2022 16:08

    Moin,
    mal eine ganz stumpfe frage, warum brauche ich hier den Ultraschall Sensor? Wenn der Bewegungssensor niedrig eingestellt ist, würde es doch denselben Effekt haben, oder nicht?

    Antworten
