Raspberry Pi Waage selber bauen (mit Gewichtssensor HX711)

14. Mai 2017
21 Comments

Da kaum mehr Waagen analog arbeiten, ist es natürlich ebenso möglich mit einer digitalen Raspberry Pi Waage Gewichte zu messen. Dies kann in verschiedenen Anweundungen zum Einsatz kommen und die Gewichtsgrößen, die gemessen werden können, sind auch quasi unbegrenzt. Alles was dazu benötigt wird ist ein Sensor und eine Wägezelle, welche es für verschiedene Gewichtsbereiche gibt.

In diesem Tutorial bauen wir uns mit einfachsten Mitteln eine eigene Raspberry Pi Küchenwaage, deren Präzision erstaunlich genau ist. Natürlich ist es ebenso möglich eine bestehende (Personen-)Waage aufzuschrauben und diese mittels Raspberry Pi auszulesen.



Zubehör für die Raspberry Pi Waage

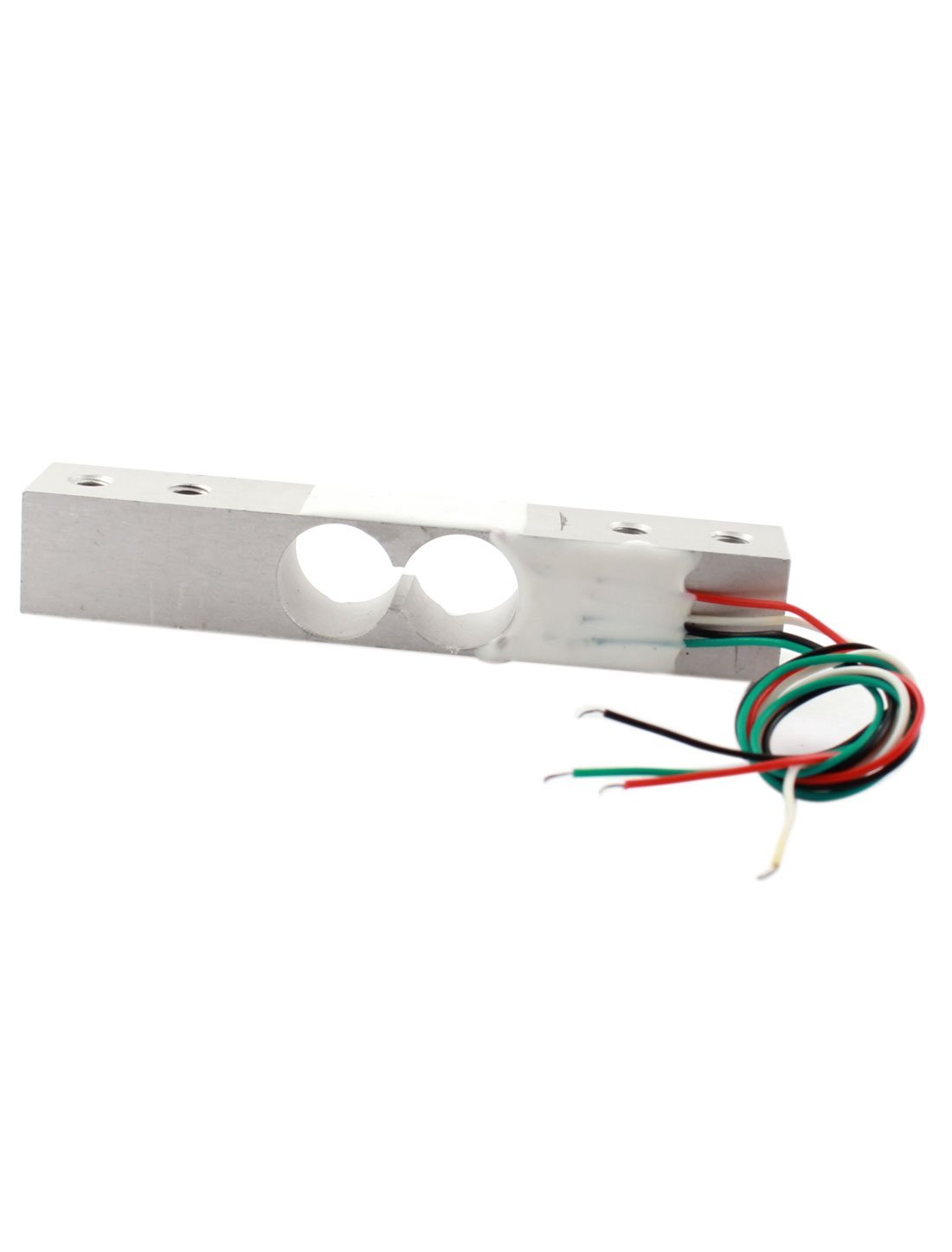

Raspberry Pi Wage - Wägezelle für HX711Das Wichtigste, um eine eigene Waage zu bauen, ist eine sog. „Load Cell“ / Wägezelle, welches ein Metallbalken mit Loch in der Mitte ist (siehe Bild rechts). Dies gibt es für verschiedene Gewichtsklassen (bis 1kg, bis 5kg, bis 50kg, etc.). Auch wenn manche eine andere Form haben, so sind alle jedoch mit vier Kabeln versehen. Um Die Werte auszulesen ist außerdem noch der HX711 Gewichtssensor nötig. Diesen Sensor gibt es in zwei Varianten: Rot und Grün. Die Drucksensoren haben wohl kleine Unterschiede, aber sind – theoretisch – beide kompatibel. Ich habe jedenfalls den grünen HX711 genutzt. Ebenfalls ist auch Befestigungsmaterial nötig.

Zusammenfassend sind das die benötigten Bauteile:

Alternativ kann man auch eine bestehende Personenwaage bzw. Küchenwaage nehmen und diese aufschrauben. In jedem Fall ist eine Wägezelle vorhanden und ggf. auch ein HX711 Drucksensor. Damit könnte direkt losgelegt werden. Da komplette Waagen teilweise nur etwas mehr als die Load Cells kosten, ist dies definitiv eine Überlegung wert.
Falls jemand seine Waage aufgeschraubt hat und beides vorhanden ist, würde ich mich über ein Kommentar mit Namen/Hersteller der Waage freuen.



Raspberry Pi Waage – Zusammenbau

Bevor die Wägezelle an den HX711 Gewichtssensor angeschlossen wird, sollte sie auf die beiden Platten montiert werden. Dazu habe ich jeweils Markierungen mit einer Kugelschreibermine auf den Holzbrettern gemacht, an denen die Schrauben rein kommen. Mit einer Bohrmaschine habe ich danach die Löcher gebohrt und die Schrauben eingesteckt. Zwischen Schraube und Ladezelle sollte eine Mutter, die als Absicherung zum Brett dient (siehe Bilder).

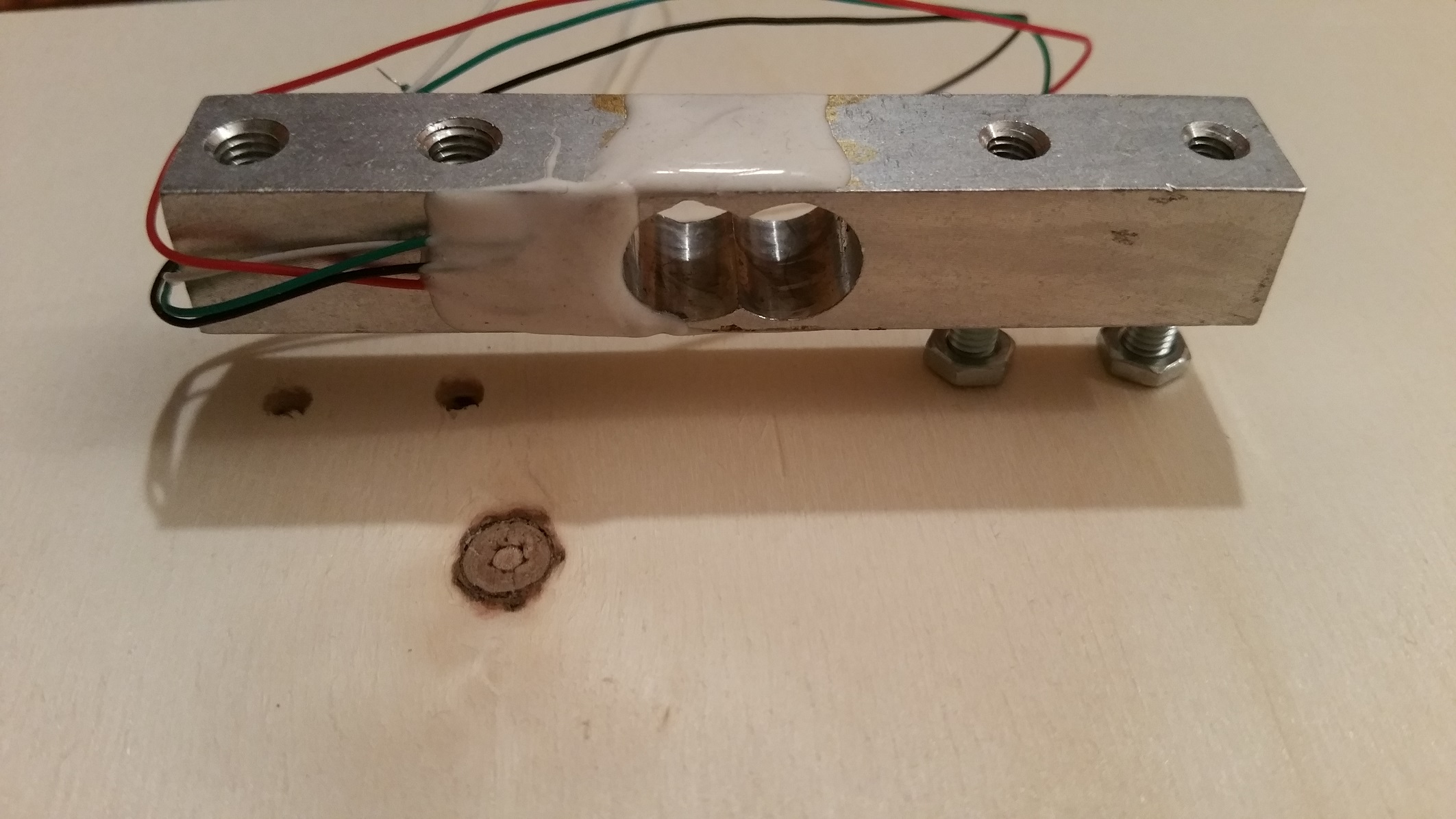

Raspberry Pi Waage Wägezelle

Befestige erst die Unterseite der Waage.

Die Muttern sollten gut festgeschraubt sein, damit die Schrauben nicht vom Brett rutschen.

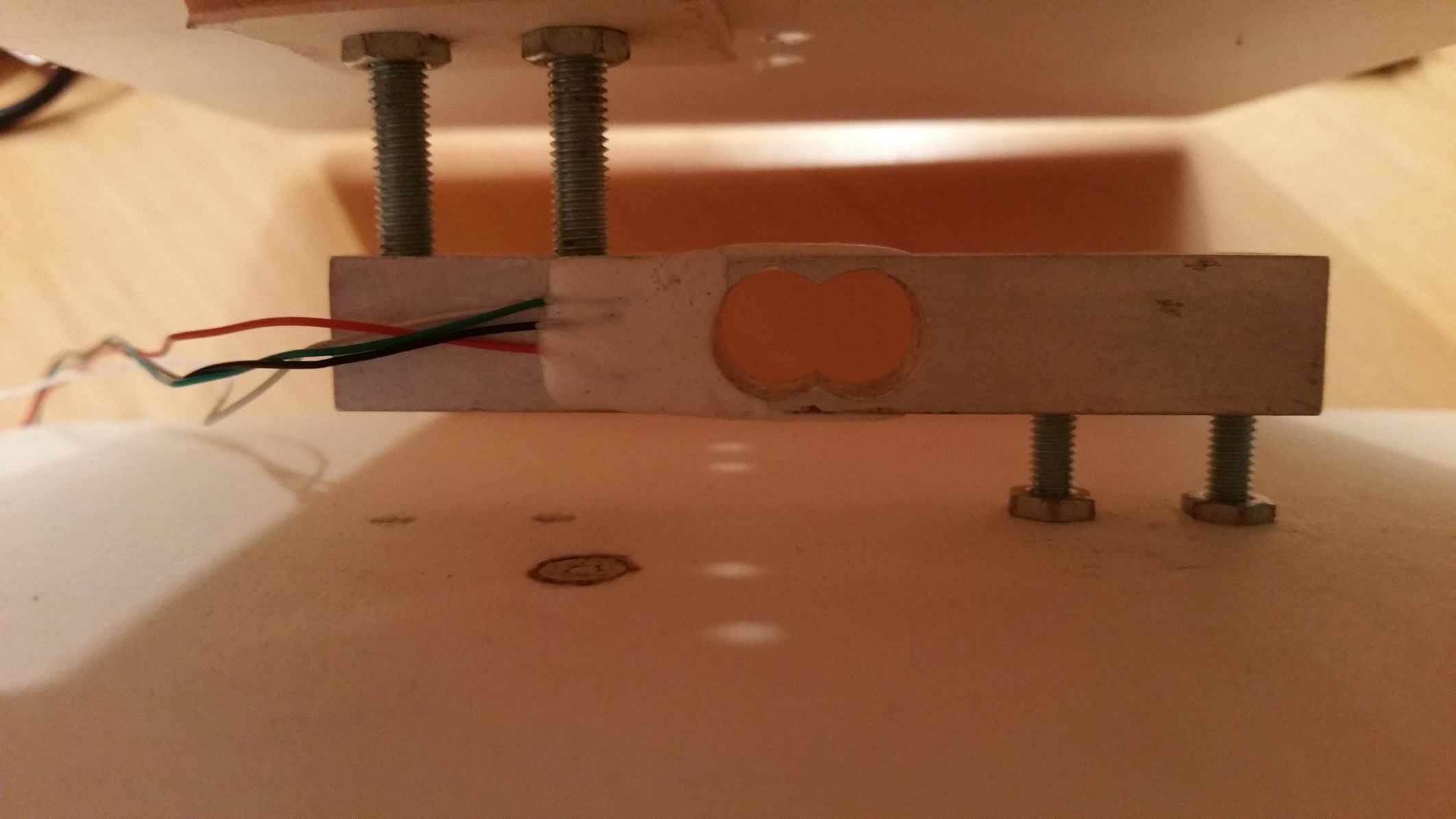

Raspberry Pi Waage Wägezelle seitlich

Seitenansicht der Waage, nachdem beide Bretter montiert sind.

Ist die Konstruktion soweit vollständig, können wir weiter zum HX711 gehen. Die vier Kabel der Load Cell müssen an den Gewichtssensor angeschlossen werden. Der grüne HX711 hat jedoch sechs Anschlüsse, wovon wir lediglich vier für die Kabel brauchen. Der Anschluss ist wie folgt:

  • Rot: E+
  • Schwarz: E-
  • Grün: A-
  • Weiß: A+

Die Pins mit Aufschrift B+/B- bleiben also leer. Anscheinend gibt es auch Versionen des Sensors. wo die Pins statt A+/A- mit S+/S- beschriftet sind.

Nun gilt es nur noch den Sensor an den Raspberry Pi anzuschließen. Da dieser auch nur vier Anschlüsse hat, ist die Verkabelung recht einfach:

  • VCC an Raspberry Pi Pin 2 (5V)
  • GND an Raspberry Pi Pin 6 (GND)
  • DT an Raspberry Pi Pin 29 (GPIO 5)
  • SCK an Raspberry Pi Pin 31 (GPIO 6)

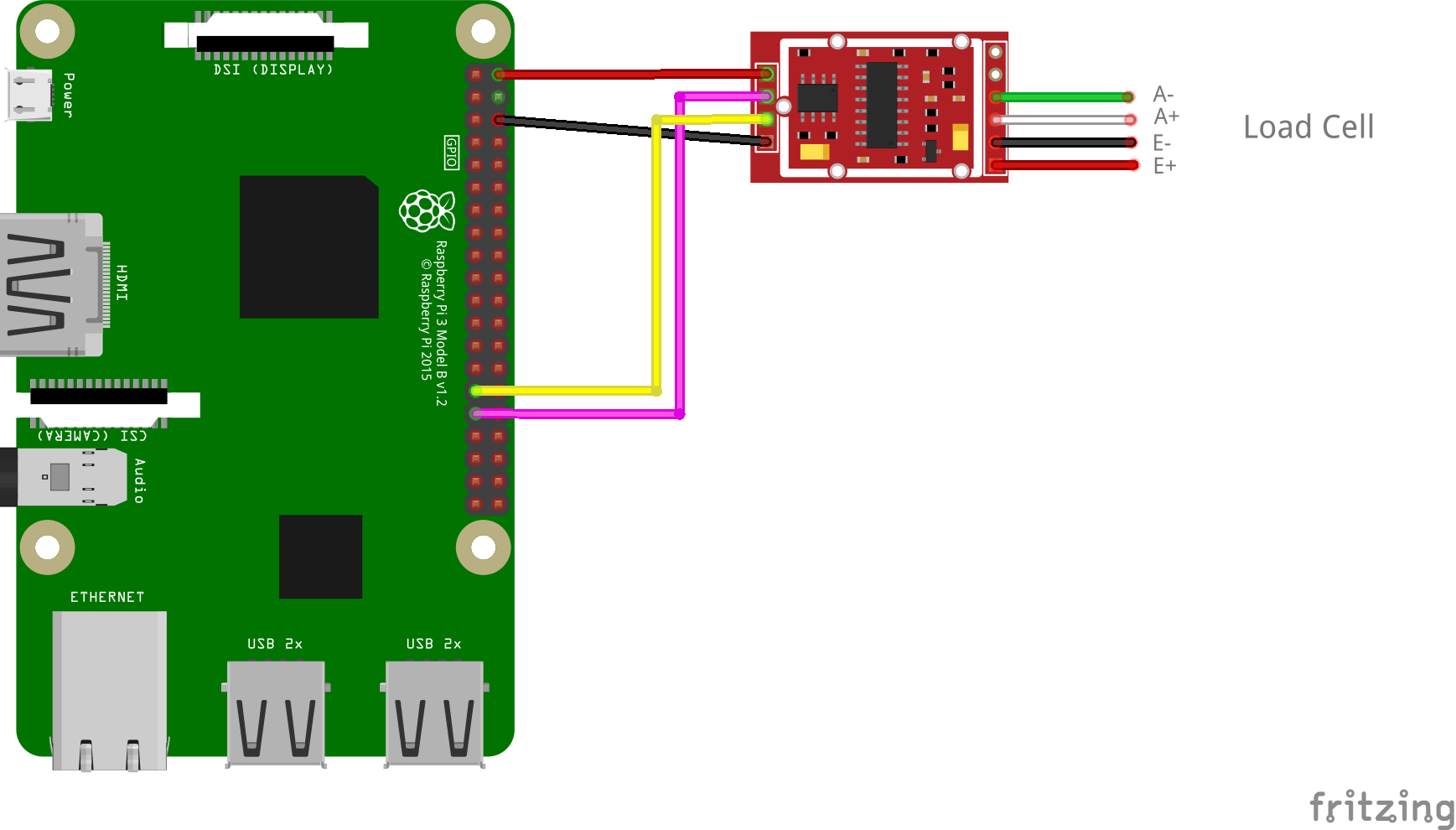

Schematisch sieht der Anschluss an einem Raspberry Pi 3 dann folgend aus:

Raspberry Pi HX711 Steckplatine

Du kannst die Pinbelegung von DT und SCK natürlich auch ändern, z.B. wenn du ein älteres Model hast. Allerdings musst du die entsprechenden Pins dann gleich auch im Code anpassen.





Raspberry Pi Wiegesensor Software

Um das Gewicht zu messen und den Wert auszulesen nutzen wir eine Python Bibliothek. Zwar gibt es auch entsprechende C++ Bibliotheken, allerdings habe ich damit weniger gute Erfahrungen gemacht. Zunächst klonen wir uns das Projekt:

git clone https://github.com/tatobari/hx711py

Enthalten ist eine example.py Datei, welche die Funktionsweise der Bibliothek darstellt und auch genutzt werden kann. Davor sind aber noch ein paar Anpassungen nötig.

Als erstes bearbeiten wir diese Datei:

cd hx711
sudo nano example.py

Wir suchen die Zeile, in der die Referenz Unit gesetzt wird und kommentieren diese vorerst mit einer Raute aus, sodass die Zeile wie folgt aussieht:

Gespeichert wird nun mit STRG+O und beendet mittels STRG+X. Diese Referenz Einheit ist der Teiler, den wir allerdings erst noch im nächsten Schritt finden müssen. Vorerst kannst du das Beispiel schon einmal laufen lassen (Abbruch mit STRG+C). Die Werte sollten im Bereich 0 bis 200 erscheinen, aber dies ist vorerst nicht weiter wichtig.

sudo python example.py



Erster Test unserer Raspberry Pi Waage

Entscheidend ist die richtige Kalibrierung des Gewichtssensors und damit der Raspberry Pi Waage. Dazu brauchen wir ein Vergleichsobjekt, dessen Gewicht wir kennen. Ich habe bspw. zwei Packungen Reis (je 1kg) genommen, da es sich empfiehlt einen mittleren Wert des Maximums zu wählen (meine Wägezelle konnte wie gesagt bis 5 Kilogramm erfassen). Dieser wird platziert und erneut mit sudo python example.py laufen gelassen. Die angezeigten Werte können positiv als auch Negativ sein. In meinem Fall wurden bei 2kg (=2000g) Werte um -882000 angezeigt. Mein Referenzwert ist somit -882000 ÷ 2000 = -441.

Anschließend bearbeiten wir die Beispieldatei wie oben wieder, entfernen die Kommentar-Raute und tragen diesen Wert entsprechend ein. Meine Zeile sieht nun also folgend aus:

Nach dem Speichern und Starten der Datei sollten nun die Gewichte angezeigt werden, wie im nachfolgenden Video auch zu sehen ist. Da ich das Problem hatte, dass manchmal Werte unter 0 rutschten und dies nicht möglich sein sollte, habe ich die Zeile, in der der Wert ausgelesen wird, noch etwas angepasst. Damit werden keine negativen Gewichte mehr angezeigt.



In meinen Tests habe ich eine Load Cell mit bis zu 5kg genommen und diese mit 2kg kalibriert. Wie im Video zu sehen ist, ist die Messung erstaunlich genau. Wichtig ist allerdings darauf zu achten, dass sich die montierte Platte nicht zu sehr verbiegt (vor allem die Bodenplatte muss fest sitzen). Du solltest dir aber bewusst sein, dass die Werte außerhalb des Bereichs (bspw. über 5kg) nicht mehr genau sein werden – dafür wird eine andere Wägezelle mit eigener Kalibrierung benötigt.

Die Textanzeige über ein LCD Display habe ich übrigens in diesem Tutorial beschrieben und so im Video auch genutzt.
