• Erste Schritte
  • Hardware & GPIO
  • Projekte
  • Software
    • Webserver
  • Arduino & ESP8266
  • Hausautomatisierung
  • Sonstiges
    • News
Facebook Twitter YouTube
Tutorials for Raspberry Pi Tutorials for Raspberry Pi
  • Einstieg
    • Erste Schritte
      • Raspberry Pi 3 Einstieg - Starter KitWas brauche und wie starte ich? – Raspberry Pi Einstieg
    • Einrichtung
      • microsd_karte_menuRaspbian Betriebssystem auf eine SD Karte flashen – Einfach & Schnell
      • wlanbluetooth_menuWLAN und Bluetooth einrichten – Raspberry Pi 4
      • wifi_menuWLAN Stick installieren und einrichten – Alternative
      • bash_menuSSH Zugriff einrichten via Putty – Kommandozeilen Zugriff
      • rdp_menuRemotedesktop Verbindung aufbauen – Fernsteuerung
    • Einsteiger Projekte
      • Sinnvolles Raspberry Pi Zubehör
      • 15 Raspberry Pi Projekte für Anfänger
      • Ampelschaltung mit GPIOs
      • GPIOs mit Port Expander erweitern
      • Elektronischer Würfel
      • 13 tolle Projekte für Kinder und Jugendliche
      • Roboter selber bauen
      • In Visual Studio Code mit C++ programmieren
      • Wünsch dir ein Tutorial
    • Programmieren lernen
      • Teil 1: Einführung
      • Teil 2: GPIOs steuern
      • Teil 3: GUI erstellen
      • Teil 4: PWM
      • C# GUI Apps entwickeln
  • Hardware & GPIO
    • 50 der wichtigsten Raspberry Pi Sensoren und Module – Aufgelistet mit Links zu den TutorialsRaspberry Pi Sensoren
    • Beliebte Tutorials
      • Raspberry Pi Luftfeuchtigkeit/Temperatur SensorLuftfeuchtigkeit und Temperatur messen
      • Raspberry Pi WS2801B RGB LED Streifen anschließen und steuernWS2801 RGB LED Streifen anschließen und steuern
      • Raspberry Pi Funksteckdosen (433Mhz)Raspberry Pi Funksteckdosen (433Mhz)Funksteckdosen (433MHz) steuern
      • Raspberry Pi Relais ModulRaspberry Pi: Relais-Schalter per GPIO steuern
      • Raspberry Pi Servo MotorRaspberry Pi Servo Motor Steuerung
      • Amazon-Alexa-deutsch-auf-dem-Raspberry-Pi-installierenAmazon Alexa (Deutsch) auf dem installieren
      • Entfernung messen mit Ultraschallsensor HC-SR04 – Raspberry PiEntfernung messen mit Ultraschallsensor HC-SR04
      • 71-M-PU7vML.-S3L1500-Raspberry Pi’s über 433 MHz Funk kommunizieren
      • Raspberry Pi PIR Motion SensorBewegungsmelder PIR anschließen und steuern
      • Raspberry Pi USB Boot per Stick oder SSD Festplatte einrichtenUSB Boot per Stick oder SSD Festplatte
      • Analog
        • Raspberry Pi MCP3008 ADCMCP3008: Am Raspberry Pi analoge Signale auslesen
        • Raspberry Pi Gas Sensor MQ-2Raspberry Pi Gas Sensor (MQ-X) konfigurieren und auslesen
        • Raspberry Pi PulsmesserRaspberry Pi Pulsmesser: Herzfrequenz messen
        • Joystick am Raspberry Pi benutzen (mit MCP3008)Joystick am Raspberry Pi benutzen (mit MCP3008)
        • infrarot sharp distance senserInfrarot Abstandsmessung mit dem Raspberry Pi
        • Raspberry Pi Drehregler - Rotary EncoderKY040 Drehregler als Lautstärkeregler für den Raspberry Pi
        • Easpberry Pi Soil SensorBodenfeuchtigkeit mit dem Raspberry Pi messen
        • Raspberry Pi KeypadRaspberry Pi Keypad anschließen – Codeschloss
        • Raspberry Pi door sensorÜberwachung von Fenstern und Türen mit dem Raspberry Pi und Reed-Relais
        • Raspberry Pi Fotowiderstand HelligkeitssensorFotowiderstand (Helligkeitssensor) am Raspberry Pi
        • Raspberry Pi Waage selber bauen (mit Gewichtssensor HX711)Raspberry Pi Waage selber bauen (mit Gewichtssensor HX711)
      • Funk
        • 71-M-PU7vML.-S3L1500-Raspberry Pi’s über 433 MHz Funk kommunizieren lassen
        • Remote Control Raspberry Pi 433Mhz Radio TransmitterRaspberry Pi mit 433Mhz Funksender fernsteuern
        • Raspberry Pi Funksteckdosen (433Mhz)Raspberry Pi Funksteckdosen (433Mhz)Raspberry Pi Funksteckdosen (433MHz) steuern
        • Raspberry Pi MiFlora - Xiaomi Pflanzensensor in OpenHAB einbindenMiFlora – Xiaomi Pflanzensensor ins Smart Home einbinden
        • Raspberry Pi RFID RC522 TüröffnerRaspberry Pi RFID RC522 Tags auslesen (NFC)
        • Funkkommunikation zwischen Raspberry Pi's und Arduinos (2.4 GHz)Funkkommunikation (2.4 GHz): Arduino & Raspberry Pi
        • Raspberry Pi Radio ReceiverRaspberry Pi als Radioempfänger benutzen
        • Raspberry Pi Xbox 360 Wireless ControllerRaspberry Pi mittels Xbox 360 Controller steuern
        • Raspberry Pi GSM Modul - Huawei Internet SticksRaspberry Pi GSM Modul – Mobiles Internet
        • Raspberry Pi Bluetooth DatentransferRaspberry Pi Bluetooth Datentransfer zum Smartphone
      • Infrarot & Laser
        • Raspberry Pi Infrarot FernbedienungRaspberry Pi: Per IR Remote Befehle ausführen
        • infrarot sharp distance senserInfrarot Abstandsmessung mit dem Raspberry Pi
        • Raspberry Pi Laser Lichtschranke für weite DistanzenRaspberry Pi Laser Lichtschranke für weite Distanzen
        • Infrarot Raspberry Pi FernbedienungInfrarot Steuerung einrichten
        • Raspberry Pi Infrarot Lichtschranke bauen und Geschwindigkeit messenRaspberry Pi Infrarot Lichtschranke bauen
        • Raspberry Pi Fotowiderstand HelligkeitssensorFotowiderstand (Helligkeitssensor) am Raspberry Pi
      • Temperatur & Navigation
        • Raspberry Pi Luftfeuchtigkeit/Temperatur SensorRaspberry Pi: Luftfeuchtigkeit und Temperatur messen
        • Measuring Temperature with a Raspberry Pi Temperature Sensor (1-Wire)Raspberry Pi Temperatursensor (1-Wire): Temperatur messen
        • Raspberry Pi BMP180 SensorRaspberry Pi und I2C Luftdrucksensor BMP180
        • Raspberry Pi RTC Real Time ClockReal Time Clock Modul steuern
        • Rotation und Beschleunigung mit dem Raspberry Pi messenRotation und Beschleunigung mit dem Raspberry Pi messen
        • Raspberry Pi GPS ModulRaspberry Pi GPS Ortungs- / Navigationsgerät bauen
        • Raspberry Pi Kompass selber bauenRaspberry Pi Kompass selber bauen (HMC5883L)
        • Kontaktlosen Infrarot-Temperatursensor MLX90614 am Raspberry Pi auslesenMLX90614 – Kontaktlos Temperaturen messen
      • Displays
        • Raspberrry Pi HD44780 I2CHD44780 LCD Display per I2C ansteuern
        • Raspbery Pi LCD DisplayRaspberry Pi LCD Display: 16×2 Zeichen anzeigen
        • DisplayTipps & Tricks zum offiziellen 7″ Raspberry Pi Touchscreen
        • Raspberry Pi TouchscreenTestbericht zum 7″ Raspberry Pi Touchscreen Display
        • LCD Touch Display (3.2″) am Raspberry PiLCD Touch Display (3.2″) am Raspberry Pi
        • tft lcd touch displayRaspberry Pi LCD Touch Display Teil 2 – Anpassungen
        • Raspberry Pi LED MAX7219 Dot Matrix – ProjektübersichtRaspberry Pi LED Matrix – Projektübersicht
        • Raspberry Pi 7 Segment Anzeige Kathode mit MAX7219Raspberry Pi: 7 Segment Anzeigen mit MAX7219 steuern (Kathode)
        • 7 Segment Anzeige (Anode) mit MAX7219 MAX7221 und Raspberry Pi7 Segment Anzeige mit MAX7219 am Raspberry Pi (Anode)
        • Raspberry Pi Tablet Raspad TestberichtRaspberry Pi Tablet „Sunfounder RasPad“ Testbericht
      • Motoren & Sonstige
        • Raspberry Pi Stepper Motor Control with L293D / ULN2003ARaspberry Pi Schrittmotor ansteuern
        • Raspberry Pi Servo MotorRaspberry Pi Servo Motor Steuerung
        • Raspberry Pi PCA9685 mehrere Servos gleichzeitig steuernMehrere Servo Motoren per Raspberry Pi steuern
        • Raspberry Pi PIR Motion SensorBewegungsmelder PIR anschließen und steuern
        • How to use a Raspberry Pi Fingerprint Sensor for AuthenticationRaspberry Pi Fingerprint Sensor zur Authentifizierung nutzen
        • Raspberry Pi Akku AdapterRaspberry Pi mit Akkus/Batterien betreiben
        • Entfernung messen mit Ultraschallsensor HC-SR04 – Raspberry PiEntfernung messen mit Ultraschallsensor HC-SR04
        • Raspberry Pi WS2801B RGB LED Streifen anschließen und steuernWS2801 RGB LED Streifen anschließen und steuern
        • Raspberry Pi WS2812 RGB LED StripWS2812 RGB LED Streifen per Raspberry Pi steuern
        • Raspberry Pi Überwachungskamera LivestreamÜberwachungskamera Livestream einrichten
        • NoIRAufnahmen mit dem offiziellen Kamera Modul
        • Raspberry Pi Zero - establishing an Ethernet connection (ENC28J60)Raspberry Pi Zero – Ethernet Verbindung
  • Software
    • Webserver Installation
      • apache2_menu25Teil 1 – Apache2
      • php_menu25Teil 2 – PHP 5
      • mysql_menu25Teil 3 – MySQL
      • phpmyadmin_menu25Teil 4 – phpMyAdmin
      • ftp_menu25Teil 5 – FTP Server
      • dns_menu25Teil 6 – DNS Server via No-IP
      • home_menu25Homeverzeichnis ändern
      • share_25Samba Server: Dateien im Netzwerk teilen
      • nodejs_menu25Node.js Webserver installieren und GPIOs schalten
      • ssl_menu25SSL Zertifikat kostenlos mit Let’s Encrypt
      • wordpress_25Eigenen WordPress-Server einrichten
      • cloud-25Nextcloud auf dem Raspberry Pi installieren
    • Entertainment
      • led_menu25Raspberry Pi Ambilight für alle Geräte mit OSMC selber bauen
      • amazon_menu25Amazon Alexa (Deutsch) auf dem Raspberry Pi installieren
      • controller_25Raspberry Pi RetroPie – Spielekonsole selber bauen
      • kodi_menu25Mediencenter Raspbmc als SmartTV mit dem Raspberry Pi
      • android_25Android TV Box zum selber bauen
      • apple-2316234_640Raspberry Pi als AirPlay-Empfänger
      • jukebox_menu25Raspberry Pi als Jukebox (Spotify, Soundcloud, TuneIn, uvm.)
      • steam_25Steam Spiele streamen
      • minecraft_menu25Raspberry Pi Minecraft Server
      • youtube_25YouTube Live Streaming einrichten
      • qr-code-tutorials-raspberrypi.de_25Raspberry Pi QR / Barcode Scanner
    • Fernsteuerung
      • rdp_menuRaspberry Pi Remotedesktop Verbindung
      • ssh_menu25SSH Zugriff einrichten via Putty (Windows)
      • vnc_menu25Raspberry Pi mittels VNC fernsteuern
      • welcome_menu25SSH Terminal Begrüßung ändern
      • telegram1_menu25Telegram Messenger auf dem RaspberryPi
      • telegram2_menu25Mit Telegram Messenger Raspberry Pi steuern
      • bluet_menu25Raspberry Pi Bluetooth Datentransfer zum Smartphone
      • alexa_voice_25Eigenen Raspberry Pi Alexa Skill bauen
      • microphone_25Sprachsteuerung selber bauen
      • mqtt_25MQTT Broker/Client Funkkommunikation
      • mail_25Vom Raspberry Pi Emails senden
      • twitter_25Per Twitter Bot Nachrichten posten
    • Weitere
      • loggen_menu25Sensordaten mit ThingSpeak loggen und auswerten
      • mysql_datalogger25Per lokaler MySQL Datenbank zum Raspberry Pi Datenlogger
      • opencv_menu25OpenCV auf dem Raspberry Pi installieren
      • arduino_menu30tWiringPi installieren & Pinbelegung (Raspberry Pi)
      • radio_menu25Raspberry Pi als Radio Sendestation
      • win10_menu25Windows 10 IoT auf dem Raspberry Pi installieren
      • printer_25Drucker einrichten und per Knopfdruck Bilder drucken
      • gsm_menu25Raspberry Pi GSM Modul – Mobiles Internet (LTE, 3G, UMTS)
      • autostart_menu25Autostart: Programm automatisch starten lassen
      • machine-learning-25Raspberry Pi Machine Learning erlernen
  • Projekte
      • roboter_menu30tRoboter
        • Raspberry Pi Roboter ProjektRaspberry Pi Roboter Projektübersicht
        • Raspberry Pi Roboter Bausatz fertigTeil 1: Zusammenbau
        • Raspberry Pi Roboter - Linien folgenTeil 2: Linien folgen lassen
        • Raspberry Pi Roboter per Infrarot Fernbedienung steuernTeil 3: Per Infrarot Fernbedienung steuern
        • Raspberry Pi Roboter: Ultraschall AutopilotTeil 4: Automatisch Hindernissen ausweichen
        • Raspberry Pi Roboter der eigenen Stimme folgen lassenTeil 5: Der eigenen Stimme folgen lassen
        • Raspberry Pi Roboter mit Xbox 360 Controller fernsteuernTeil 6: Mit Xbox 360 Controller Roboter fernsteuern
        • Raspberry Pi Robot Arm 6DOF6-Gelenkigen Roboter Arm am Raspberry Pi betreiben (6 DOF)
      • led_menu30LED Matrix
        • Raspberry Pi LED MAX7219 Dot Matrix – ProjektübersichtMAX7219 LED Matrix – Projektübersicht
        • 8×8 LED Dot Matrix Parts8×8 LED Matrix – Zusammenbau und Installation
        • Raspberry Pi Bibliothek für mehrzeilige m x n MAX7219 LED MatrizenBibliothek für mehrzeilige m x n MAX7219 LED Matrizen
        • Graphiken auf mehrzeiligen Raspberry Pi LED Matrizen zeichnenGraphiken auf mehrzeiligen Raspberry Pi LED Matrizen zeichnen
        • Pong auf MAX7219 Matrizen spielen (mit Joystick) – Raspberry PiPong auf MAX7219 Matrizen spielen (mit Joystick)
        • Snake auf Raspberry Pi MAX7219 Matrizen spielenSnake auf Raspberry Pi MAX7219 Matrizen spielen
        • 7 Segment Anzeige (Anode) mit MAX7219 MAX7221 und Raspberry Pi7 Segment Anzeige (Anode) mit MAX7219/MAX7221
        • Raspberry Pi 7 Segment Anzeige Kathode mit MAX7219Raspberry Pi: 7 Segment Anzeigen mit MAX7219 steuern (Kathode)
      • wetterstation_menu30Wetterstation
        • Raspberry Pi Wetterstation mit OpenHAB 2 bauenEigene Raspberry Pi Wetterstation mit OpenHAB 2 bauen
        • Raspberry Pi Luftfeuchtigkeit/Temperatur SensorLuftfeuchtigkeit und Temperatur messen
        • raspberry_pi_thingspeak_daten_loggenSensordaten mit ThingSpeak loggen und auswerten
        • Raspberry Pi BMP180 SensorRaspberry Pi und I2C Luftdrucksensor BMP180
        • Measuring Temperature with a Raspberry Pi Temperature Sensor (1-Wire)Raspberry Pi Temperatursensor (1-Wire): Temperatur messen
        • ESP8266 NodeMCU Außenposten-Wetterstation für den Raspberry PiESP8266 Wetterstation Außenposten für den Raspberry Pi
        • Raspberry Pi Gas Sensor MQ-2Raspberry Pi Gas Sensor (MQ-X) konfigurieren und auslesen
      • arduino_menu30tArduino & ESP8266
        • ESP8266 Microcontroller BoardEinführung & Programmierung des ESP8266 NodeMCU Boards
        • Raspberry Pi + ESP8266 NodeMCU: Per WLAN Daten sendenRaspberry Pi + ESP8266 NodeMCU: Per WLAN Daten senden
        • ESP8266 NodeMCU Außenposten-Wetterstation für den Raspberry PiESP8266 Wetterstation Außenposten für den Raspberry Pi
        • Mit dem NodeMCU ESP8266 433MHz Funksteckdosen steuernMit dem NodeMCU ESP8266 433MHz Funksteckdosen steuern
        • ESP8266 NodeMCU HD44780 LCD Display per I2C steuernNodeMCU ESP8266: HD44780 LCD Display per I2C steuern
        • ESP8266 Grafikdisplay: Am SSD1306 OLED per I2C Bilder & Text anzeigen
        • ESP8266 Google Maps API RoutenplanerESP8266 Google Maps API Routenplaner auf LCD anzeigen
        • 2000px-Arduino_Logo.svgRaspberry Pi und Arduino – Einführung
        • arduino unoArduino und Raspberry Pi miteinander kommunizieren lassen
        • Funkkommunikation zwischen Raspberry Pi's und Arduinos (2.4 GHz)Funkkommunikation zwischen Raspberry Pi’s und Arduinos (2.4 GHz)
        • NodeMCU: ESP8266 mit Solarpanel und Akku mit Strom versorgenNodeMCU: ESP8266 mit Solarzelle und Akku mit Strom versorgen
        • ESP8266 Access Point: Günstigen Wlan Repeater selber bauenESP8266 Access Point: Günstigen Wlan Repeater selber bauen
      • Mini Projekte
        • Raspberry Pi Gewächshaus automatisch selber bauenAutomatisches Raspberry Pi Gewächshaus selber bauen
        • Eigene Raspberry Pi Gartenbewässerung mit Webseite bauenEigene Gartenbewässerung mit Webseite bauen
        • Raspberry Pi Radio StationRaspberry Pi als Radio Sendestation verwenden
        • Raspberry Pi Radio ReceiverRaspberry Pi als Radioempfänger benutzen (Autoradio, Car PC)
        • spotify-logo-primary-horizontal-dark-background-rgbRaspberry Pi als Jukebox (Spotify, Soundcloud, TuneIn, uvm.) – Online Radio
        • Raspberry Pi RetroPie Guide - SNES Classic Spielekonsole selber bauenRaspberry Pi RetroPie Guide – SNES Spielekonsole bauen
        • Android + Raspberry Pi: Funksteckdosen App BedienungRaspberry Pi + Android/iOS: Funksteckdosen per App schalten
        • Indirekte Deckenbeleuchtung selber bauen mit farbigem LED LichtIndirekte Deckenbeleuchtung selber bauen mit farbigem LED Licht
  • Sonstiges
    • Wünsch dir ein Tutorial
    • News
    • Reviews
      • Pi Cap – Kapazitives Raspberry Pi Erweiterungsboard
      • Raspberry Pi Tablet „Sunfounder RasPad“ – Testbericht & Einrichtung
      • Testbericht zum 7″ Raspberry Pi Touchscreen Display
      • CrowPi 2 Testbericht: Laptop & Lern-Kit für Kinder
      • Daten auf dem Wio Terminal LCD Screen anzeigen
    • Raspberry Pi Zero
      • Offizielles 5$ Raspberry Pi Zero Modul vorgestellt
      • Raspberry Pi Zero – Ethernet Verbindung herstellen (ENC28J60)
      • Raspberry Pi: WS2801 RGB LED Streifen anschließen und steuern
  • Hausautomation
    • OpenHAB
      • steckdose_25Sonoff S20 Wifi Steckdose steuern
      • wireless_25Funksteckdosen (433 MHz) schalten
      • schalter_25Relais steuern (Rollladen, Lichter, etc.)
      • wetterstation_menu30Wetterstation mit OpenHAB 2 bauen
      • ws28_25WS28xx RGB LED Streifen steuern
      • touchscreen_25Touchscreen Panel bei Näherung aktivieren
      • mqtt_25MQTT Datenabfrage: Raspberry Pi an ESP8266
      • spotify_25Remote Spotify Player im Smart Home
      • heizung_25eQ-3 Thermostat im Smart Home
    • Einführung
      • Raspberry Pi Smart Home OpenHAB installierenOpenHAB installieren & konfigurieren
      • Home Assistant auf dem Raspberry Pi – Erste Schritte
    • ESP8266 NodeMCU
      • esp8266_25Einführung & Programmierung
      • arduino_25ESP8266: Arduino IDE installieren
      • lcd_25NodeMCU HD44780 LCD
      • battery_25Batteriebetrieb via Deep-Sleep
      • wifi_menuPer WLAN Daten senden
      • wetterstation_menu30Wetterstation Außenposten
      • maps_25Google Maps Routenplaner
      • wireless_25NodeMCU Funksteckdosen steuern
      • mail_25Vom NodeMCU Emails versenden
      • rgb_25WS2812B LEDs am Smartphone steuern
      • solar_25ESP8266 Stromversorgung mit Solarzelle
    • Überwachung
      • Aufnahmen mit dem offiziellen Kamera Modul des Raspberry Pi
      • Raspberry Pi: Überwachungskamera Livestream einrichten
      • mailbox_25Briefkasten Sensor – Email Benachrichtigung bei neuer Post
      • Raspberry Pi Überwachungskamera mit Webcam betreiben
      • Überwachung von Fenstern und Türen mit dem Raspberry Pi und Reed-Relais
      • ESP32 Cam Livestream Tutorial für Kamera Modul
    • Raspberry Pi + Android: Benachrichtigungen von Bewegungsmelder
    • Raspberry Pi + Android/iOS: Funksteckdosen per App schalten
    • Raspberry Pi + Android: Schwenkbarer Kamera-Livestream
      • Smart Home
        • Amazon Alexa (Deutsch) auf dem Raspberry Pi installieren
        • Raspberry Pi Funksteckdosen (433MHz) steuern – Tutorial
        • Raspberry Pi Sprachsteuerung selber bauen (Hausautomatisierung)
  • Englisch
  • Französisch
Tutorials for Raspberry Pi Tutorials for Raspberry Pi
Home»Arduino & ESP8266»MCP3008: Am Raspberry Pi analoge Signale auslesen

MCP3008: Am Raspberry Pi analoge Signale auslesen

Facebook Twitter LinkedIn Tumblr Email Reddit
Raspberry Pi MCP3008 ADC
Teilen
Facebook Twitter LinkedIn Email Tumblr Reddit Telegram WhatsApp

Viele der ursprünglich für den Arduino entwickelten Sensoren bieten keine digitale Schnittstelle und sind nur analog auslesbar. Das Problem dabei besteht, dass der Raspberry Pi mit seinen GPIOs keine analogen Signale auslesen kann, weshalb man einen Analog-Digital Converter (ADC) wie den MCP3008 benötigt. Damit können bis zu 8 analoge Eingänge über den SPI Bus am Raspberry Pi ausgelesen werden.

In diesem Artikel gibt es eine Erklärung sowie eine Python Klasse, womit die Signale aller analogen Sensoren und Module ausgelesen werden können.

Eine Möglichkeit besteht natürlich darin einen Arduino mit dem Raspberry Pi zu verbinden, da dieser auch analoge IO Pins hat und somit ohne ADC jene Signale auslesen kann. Wie das funktioniert ist ausführlich im verlinkten Tutorial beschrieben. Der Nachteil darin besteht allerdings darin, dass man zum einen noch einen weiteren Mikrocontroller hat und dass dieser nicht über Python ansprechbar ist. Da Python sich vor allem als Einsteiger Programmiersprache eignet, nutzen auch die meisten Tutorials dieser Seite Python. Ein Arduino hingegen wird mit C++ programmiert.



Mögliches Zubehör

Neben dem MCP3008 ADC solltest du noch Jumper Kabel und ein Breadboard haben.





Darüber hinaus gibt es sehr viele Sensoren bzw. Module, welche nur analog augelesen werden können, wie z.B.:

  • Joysticks
  • Infrarot Abstandssensoren
  • Puls / Herzfrequenz Sensoren
  • Schallsensoren
  • Feuchtigkeitssensoren
  • Photosensoren
  • Drehregler
  • MQ Gassensoren
  • uvm.

Zu den meisten dieser Module findest du auf dieser Website auch ausführlichere Anleitungen und/oder Projekte, welche diese verwenden. Wenn du diesem Tutorial folgst wirst du allerdings auch jeden anderen analogen Sensor / Modul auslesen können.



Unterschiede zwischen Analog und Digital

Bei digitalen Signalen gibt es immer nur zwei Zustände: AN/HIGH oder AUS/LOW (1 oder 0). Wenn man von einer maximalen digitalen Eingangsspannung von 5V ausgeht so würde jeder Wert zwischen 0V und 0.4V als LOW Pegel erkannt und ein Wert zwischen 2.4V und 5V als HIGH Pegel. Alle Werte dazwischen sind undefiniert. Legt man eine solche Spannung an würde das Signal zufällig als 0 oder 1 erkannt werden. Da das aber nicht konsistent ist, sollte ein digitales Signal nie in dieser Grauzone liegen.

Im Gegensatz zu digitalen Signalen kann ein analoges Signal auch Zwischenwerte annehmen, es ist also nicht eindeutig definiert. So können z.B. prozentuale Werte angegeben werden (Wert ÷ anliegende Spannung), was viele analoge Sensoren ausnutzen.
Um diese Spannung am Raspberry Pi auslesen zu können, muss ein Analog-Digial Wandler wie der MCP3008 verwendet werden. Dieser gibt jedoch keine Werte in Volt an, sondern eine Zahl zwischen 0 und 1023, was 10 Bit entspricht (2^10). Dabei kann man die Spannung wie folgt feststellen:

(ADC Wert ÷ 1023) * Spannung

Wird der analoge Sensor mit einer Spannung von 3.3V betrieben und ein Wert von 789 wurde ausgelesen, so entspricht die anliegende Spannung 2.54 Volt.





Verbindung zwischen Raspberry Pi und MCP3008

Raspberry Pi MCP3008 Pinout
Auf der linken Seite des MCP3008 befinden sich die 8 analog auslesbaren Kanälen.

Die einfachste Methode einen Analog-Digital Konverter anzusprechen ist den SPI Bus zu verwenden. Hierbei können alle 8 anliegenden Signale mit einer Abfrage ausgelesen werden und umgewandelt werden können.

Wie im Datenblatt zu sehen ist, verträgt der ADC eine Eingangsspannung zwischen 2.7V und 5V. Da die GPIOs mit 3.3V arbeiten und bei höherer Spannung kaputt gehen könnten, sollte der MCP3008 auch nur mit 3.3V betrieben werden. Solltest du ein analoges Modul verwenden, welches eine höhere Eingangsspannung als 3.3V hat (und diese auch weitergeben kann) musst du unbedingt sichergehen, dass diese den ADC nicht erreichen. Dafür können z.B. Vorwiderstände verwendet werden und dies ggf. im weiteren Verlauf (Berechnungen etc.) beachtet werden.

Die Verbindung zum Raspberry Pi ist recht einfach, da nur jene GPIOs verwendet werden, welche auch für den SPI Bus sind:

RaspberryPi MCP3008
Pin 1 (3.3V) Pin 16 (VDD)
Pin 1 (3.3V) Pin 15 (VREF)
Pin 6 (GND) Pin 14 (AGND)
Pin 23 (SCLK) Pin 13 (CLK)
Pin 21 (MISO) Pin 12 (DOUT)
Pin 19 (MOSI) Pin 11 (DIN)
Pin 24 (CE0) Pin 10 (CS/SHDN)
Pin 6 (GND) Pin 9 (DGND)

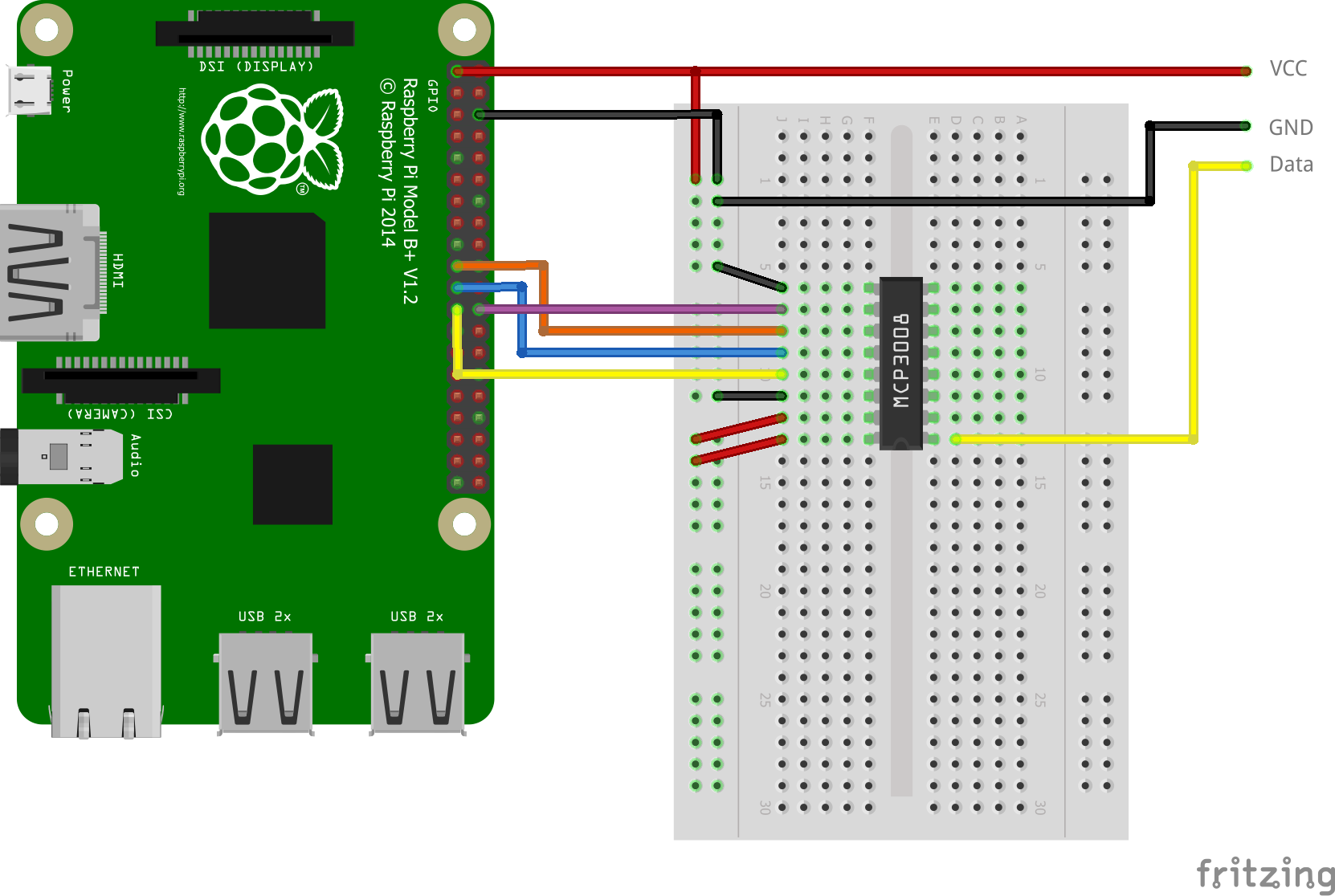

Schematisch sieht die Verbindung dann wie folgt aus, wobei ich explizit keinen Sensor auf die rechte Seite gestellt habe, da alle digitalen Signale so ausgelesen werden können:

Raspberry Pi MCP3008 ADC Anschluss



Vorbereitung

Bevor die Werte nun ausgelesen werden können, müssen die Packetquellen aktualisiert werden und eine Bibliothek für SPI installiert werden und natürlich der SPI Bus aktiviert werden, da dieser standardmäßig in Raspbian deaktiviert ist.

Fangen wir damit an die Pakete zu aktualisieren und die Python Developer-Tools zu installieren:

sudo apt-get update
sudo apt-get upgrade
sudo apt-get install python-dev

Anschließend können wir die SpiDev Bibliothek herunterladen, entpacken und installieren:

wget https://github.com/doceme/py-spidev/archive/master.zip
unzip master.zip
cd py-spidev-master
sudo python setup.py install

Zu guter Letzt muss der SPI Bus noch aktiviert werden, falls noch nicht geschehen. In Raspbian Jessie (und anderen darauf basierenden Betriebssystemen) kann mittels sudo raspi-config die Konfiguration des Raspberry Pi’s verändert werden. Unter dem Punkt „Advanced Options“ findet sich die Option „SPI“. Dort aktivierst du SPI und startest anschließend das System neu (falls keine entsprechende Abfrage kommt: sudo reboot).





Python Klasse für den Raspberry Pi ADC MCP3008

Die folgende Klasse ermöglicht er dir einfach auf den MCP3008 ADC zuzugreifen. Entweder kannst du die Datei dazu hier downloaden oder mittels sudo nano MCP3008.py erstellen und folgenden Code einfügen:

Python
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
from spidev import SpiDev

class MCP3008:
    def __init__(self, bus = 0, device = 0):
        self.bus, self.device = bus, device
        self.spi = SpiDev()
        self.open()
        self.spi.max_speed_hz = 1000000 # 1MHz

    def open(self):
        self.spi.open(self.bus, self.device)
        self.spi.max_speed_hz = 1000000 # 1MHz

    def read(self, channel = 0):
        cmd1 = 4 | 2 | (( channel & 4) >> 2)
        cmd2 = (channel & 3) << 6

        adc = self.spi.xfer2([cmd1, cmd2, 0])
        data = ((adc[1] & 15) << 8) + adc[2]
        return data

    def close(self):
        self.spi.close()




Du kannst diese Datei nun in alle deine Projekt Ordner einfügen und einfach einbinden:

Python
1
from MCP3008 import MCP3008

Anschließend muss die Klasse einmal initialisiert werden und die 8 analogen Channels können ausgelesen werden:

Python
3
4
5
adc = MCP3008()
value = adc.read( channel = 0 ) # Den auszulesenden Channel kannst du natürlich anpassen
print("Anliegende Spannung: %.2f" % (value / 1023.0 * 3.3) )

Nun sollte nichts mehr im Wege stehen alle möglichen Arduino / Genuino Module auch am Raspberry Pi zu betreiben.

ADC Analog-Digital Wandler Analoge Sensoren Analoge Signale arduino Genuino MCP3008 spi spidev
Teilen Facebook Twitter Pinterest LinkedIn Tumblr Email
Vorheriger BeitragRaspberry Pi: Elektronischer Würfel (Einsteiger Projekt)
Nächster Beitrag Raspberry Pi Pulsmesser: Herzfrequenz messen

Ähnliche Beiträge

ESP32 TDS Sensor: Wasserqualität im Smart Home messen

ESP32 pH-Sensor – Automatische pH-Messung für Pool und Hydroponik

Home Assistant auf dem Raspberry Pi – Erste Schritte

ESP8266 Regensensor selber bauen – Wie viel regnet es pro m²?

89 Kommentare

  1. Andreé am 21. Juli 2016 7:55

    Hallo Felix,
    Danke für den sehr guten Artikel, sehr gut nachvollziehbar, Gruß André.

    Antworten
  2. Ink Rós am 21. Juli 2016 9:03

    Sehr schönes tutorial,
    Frage zu: „… so würde jeder Wert zwischen 0V und 0.4V als LOW Pegel erkannt und ein Wert zwischen 2.4V und 5V als HIGH Pegel.“
    Wieso denn 0.4V ?? Gruß und Danke

    Antworten
    • Felix am 21. Juli 2016 20:45

      Das sind Standardwerte, um kleinen Schwankungen entgegenzutreten, Auf Wikipedia ist es genauer erläutert.

      Antworten
  3. Berthold am 21. Juli 2016 10:52

    Hallo,
    es wäre schön, wenn man auch noch einen Schaltplan dazu machen könnte, damit man das besser versteht. Aber sonst ist alles sehr gut erklärt. Übrigens der Link zum Datenblatt funktioniert nicht.

    Gruss
    Berthold

    Antworten
    • Felix am 21. Juli 2016 20:30

      Hey Berthold,
      Ich habe doch einen Fritzing Schaltplan als Bild angefügt 🙂
      http://tutorials-raspberrypi.de/wp-content/uploads/Raspberry-Pi-MCP3008-ADC-Anschluss-600×405.png

      Antworten
  4. Leser am 27. Juli 2016 8:55

    Warum wird hier nicht das GPIOZERO verwendet. Finde ich am einfachsten.
    Ist im Magpi Juli auch gut erklärt.

    Antworten
    • Felix am 27. Juli 2016 17:42

      Wenn GPIOzero sowieso verwendet wird, hast du Recht, dann kann natürlich auch dessen Klasse benutzt werden:
      http://gpiozero.readthedocs.io/en/v1.2.0/api_spi.html
      LG, Felix

      Antworten
  5. Jens am 27. Juli 2016 14:13

    Sehr schön gemacht. DANKE!

    Antworten
  6. olli am 12. August 2016 11:05

    Hallo
    kann ich damit alle spi sensoren ansprechen?
    Bin neu kenne mich net so aus mit Rasberrypi
    Vielen Dank

    Antworten
    • Felix am 12. August 2016 12:01

      Hallo Olli,
      Für SPI Sensoren brauchst du den MCP3008 nicht, da SPI bereits digitale Signale liefert. Allerdings habe ich bereits einige Tutorials mit SPI Sensoren gemacht 🙂

      Antworten
  7. Hauschi am 12. November 2016 13:06

    Hi felix,
    man kann ja 2 spi „geräte“ ansteuern???

    wenn ich den mcp3008 an ce1 also gpio7 anschließe, muss ich dann nur bus=1 und device=1 ändern

    Hauschi

    Antworten
    • Felix am 12. November 2016 17:01

      Hi Hauschi,
      wenn du CS1 statt CS0 verwendest, musst du device auf 1 ändern.
      LG, Felix

      Antworten
  8. ELHASSAN ELDALKAM am 9. Dezember 2016 19:43

    can i see the graph ?

    Antworten
    • Felix am 9. Dezember 2016 19:47

      which graph?

      Antworten
  9. Ewald am 20. Dezember 2016 15:56

    Einfach super erklärt ! Funktioniert auf Anhieb
    Gruß
    Ewald

    Antworten
  10. Sönke am 24. Dezember 2016 23:56

    Gibt es eie möglichkeit mehrere MCP3008 an einem Raspberry anzuschliessen ?

    Antworten
    • Felix am 24. Dezember 2016 23:59

      Da der Pi 2 Chipselects hat, kannst du auch 2 MCP3008’s anschließen.

      Antworten
  11. 123 am 11. Januar 2017 20:02

    was bedeutet (Anschließend muss die Klasse einmal initialisiert werden und die 8 analogen Channels können ausgelesen werden)

    Antworten
    • Felix am 11. Januar 2017 21:08

      Das bedeutet einfach, dass du ein neues Objekt davon anlegst: adc = MCP3008()

      Antworten
  12. Niclas am 15. Februar 2017 13:03

    Kann man den Wert auch in einem PHP Skript abrufen, bzw. gibt es einen einfachen Weg diesen Wert zu übergeben?

    Antworten
    • Felix am 15. Februar 2017 16:38

      Du kannst mit PHP ja auch Shell Skripte aufrufen.

      Antworten
  13. reisman am 28. März 2017 1:52

    Hallo und danke für das Tutorial,
    ich habe ein merkwürdiges Verhalten mit diesem Aufbau.
    Ich nutzte den MCP3008 um die analoge Signale eines Feuchtigkeitssensor für Erde auszulesen.

    An dem Sensor sind LEDs um den Status zu erkennen (Power, digital Messung). Um Strom zu sparen bzw. um den Sensor zu schonen schalte ich den ein und aus. Jedoch leuchten o. klimmen die genannten LEDs wenn ich eine gemeinsame Masse (GND) mit dem MCP3008 habe.

    Bzw. ist das normal der der MCP3008 auch ohne Masse Funktioniert ? Es wird mir zwar ein Wert geliefert diese ist jedoch um ca. 0,4V unterschiedlich mit Masse.

    Ich hoffe meine Erläuterung kann man Verstehen ^^.
    Kann mir jemand dieses Verhalten erklären.

    Viele Grüße
    reisman

    Antworten
  14. Sven am 1. Juli 2017 22:29

    Hallo Felix,

    ich habe von meiner Lüftersteuerung noch analoge Temperatursensorn übrig und in meinem WaKü-Kreislauf sind auch analoge Inline-Sensoren verbaut. Im Gegensatz zu deiner Skizze haben diese jedoch nur zwei Leitungen. Die VCC- und die DATA-Leitung. Beide haben keine GND-Leitung.
    Lasse ich in diesem Fall die GND-Leitung einfach weg, oder ist der Aufbau komplett anders ?

    Gruß, Sven

    Antworten
    • Felix am 2. Juli 2017 12:33

      Miss mal die Spannung, die von zweiten Pin kommt. Es könnte ggf. ausreichen nur diesen Pin anzuschließen.

      Antworten
  15. Ronnie am 18. Oktober 2017 1:05

    Hi Felix , ich habe einen Raspberry Pi Zero w und habe mehrere Sensoren wie in deinen Tutorials beschrieben programmiert und die Programme gespeichert. Zum Beispiel habe ich am mcp3008 (der wie hier beschrieben programmiert ist ) einen Joystick , einen photowiderstand und einen photointerrupter angeschlossen . Des weiter habe ich einen Poti , den PIR , einen Taster und den mpu6050 Beschleunigungssensors angeschlossen und wie in den Tutorials programmiert.
    Zu meiner Frage :
    Wie kann ich in einem Programm , ( welches optimaler Weise beim booten startet ) alle diese Programme aufrufen und starten , sodass alle Sensoren aktiv sind und ich die Messwerte auslesen kann und wie kann ich mit den ausgelesenen werten weiter „arbeiten“ ?
    Mein Plan ist es , die Werte der Sensoren, MIDI Befehlen zuzuweisen , welche ich an mein MacBook sende und welche dann zum Beispiel effektparameter eines Synthesizers steuern. Ich habe schon irgendwo gelesen dass die Anwendung pygame Midi werte senden kann, allerdings weis ich nicht wie. Ich hoffe du kannst mir weiterhelfen und bedanke mich im Voraus .
    Gruß Ronnie

    Antworten
    • Felix am 18. Oktober 2017 1:23

      Wenn alle Module am MCP3008 hängen brauchst du nur ein Skript. Wenn du Python nutzt, so binde einfach die Klasse ein und frage die entsprechenden Kanäle ab. Ansonsten kannst du auch ein Skript erstellen, dass den Kanal als Eingabe bekommt und entsprechend den Wert abfragt. Mit Hilfe dieses Skripts kannst du ebenfalls in anderen Programmen arbeiten.

      Antworten
      • Ronnie am 18. Oktober 2017 2:29

        Und wie kann ich die abgefragten werte zu Midi befehlen wandeln ?

        Vielen Dank schonmal für deine schnelle Antwort

  16. Stefan am 25. Oktober 2017 21:14

    Hallo,
    tolle Anleitung, Installation verlief erfolgreich. Ein erster Test mit einem Python-Skript namens „Read_from_MCP3008.py“ brachte einige Fehlermeldungen.
    Inhalt des Skripts sind die oben genannten Zeilen:

    from MCP3008 import MCP3008
    adc = MCP3008()
    value = adc.read( channel = 0 ) # Den auszulesenden Channel kannst du natürlich anpassen
    print(„Anliegende Spannung: %.2f“ % (value / 1023.0 * 3.3) )

    Beide Dateien (Read_from_MCP3008.py und 3008.py) liegen im selben Verzeichnis /root.

    Die Ausgabe lautet:

    root@raspberrypi:~# bash Read_from_MCP3008.py
    from: can’t read /var/mail/MCP3008
    Read_from_MCP3008.py: Zeile 2: $’r‘: Kommando nicht gefunden.
    Read_from_MCP3008.py: Zeile 3: Syntaxfehler beim unerwarteten Wort `(‚
    ‚ead_from_MCP3008.py: Zeile 3: `adc = MCP3008()
    root@raspberrypi:~#

    Woher kommt der Verweis auf /var/mail/MCP3008 ?
    Sollte hier die Datei MCP3008.py liegen?
    Hab ich probiert, ändert aber nix daran.

    Wer kann helfen?
    Danke!

    Antworten
  17. Skipper am 6. Dezember 2017 18:03

    Hallo Felix…

    Wie mach ich das denn mit dem mcp3208?
    Kann ich die mcp3008 klasse auch für den mcp3208 verwenden?
    Da ich höhere Spannungen messen möchte (über entsprechende Spannungsteiler) hätte ich auch gern 5V am Referenzeingang..
    Reicht das wenn ich zwischen den Raspi & dem mcp3208 nen pegelwandler schalte?
    Oder kann vref auch größer als vdd sein?
    Wie kann ich dann zwischen mehreren mcp3208 umschalten?

    Gruß

    Antworten
    • Felix am 6. Dezember 2017 19:05

      Ja, der MCP3008 sollte auch mit 5V zurecht kommen, allerdings musst du über einen Pegelwandler o.ä. dann sicherstellen, dass an die GPIOs nur 3.3V kommen.

      Antworten
      • Skipper am 8. Dezember 2017 9:48

        Hallo Felix..
        Bei mir geht es um den MCP3208, der hat ne höhere Auflösung…
        Es geht mir erstmal um die Klasse die du oben beschrieben hast.. Da du die ja für den MCP3008 geschrieben hast, bin ich mir nicht sicher ob sie auch für den MCP3208 funktionieren würde..

        Das ich am Ende bei der Berechnung nen anderen wert als 1023.0 verwenden muss ist mir dabei klar…

        Gruß

      • Felix am 8. Dezember 2017 11:28

        Den MCP3208 habe ich noch nicht verwendet, daher kann ich dir das nicht pauschal sagen. Was für Daten hast du bereits ausgelesen?

  18. Skipper am 9. Januar 2018 0:15

    Hi Felix..

    Bisher leider noch gar nix.. Bin erst heute mal dazu gekommen den MCP3208 auf ein breadboard zu stecken & mit dem Raspi zu verbinden.. (Schande über mein Haupt)
    Nichts desto trotz hängt es dann mal wieder an der Klasse…
    Die muss wohl für den Gebrauch von mehreren mcp3208 erstmal entsprechend angepasst werden..
    Und wie genau funktioniert das mit dem ChipSelect??

    Und wenn mich nicht alles täuscht, muss man beim umrechnen des ADC Wertes mit 4095 rechnen.. (12 Bit Auflösung)
    also (adc Value / 4095) x Spannung.

    Ich hoffe ich hab das soweit erstmal richtig verstanden…

    Gruß Skipper

    Antworten
    • Felix am 9. Januar 2018 0:31

      Mehr als zwei SPI Geräte kannst du nicht verwenden (zwei Chipselects). Richtig, bei 12 Bits musst du durch 4095 (bzw. (Wert+1)/4096) teilen.

      Antworten
  19. Skipper am 9. Januar 2018 16:39

    Hi Felix…
    Nur 2 SPI Devices? Oje, das wird wohl nicht ausreichen…
    ich brauch genug Eingänge um 11 Gleichspannungen und 17 Ströme (über Stromwandler) einlesen zu können… Mach quasi eine Anzahl von 4 MCP3208 wovon beim 4. nur 50% belegt sein wird…
    Aber zum Glück gibts den SC18IS602B (gerade mal gegoogelt und das teil gefunden)…
    Das ist ein I2C to SPI Converter, der es ermöglicht bis zu 4 SPI Devices an den I2C Bus zu hängen.. (Perfekt geeignet)
    Und da bis zu 8 I2C Devices am I2C Bus hängen können, geht für diese 4 SPI Devices auch nur eine I2C Adresse drauf.. Bleiben also noch 7 Adressen für die MCP23017 um die GPIO´s zu erweitern…
    #MonsterProjekt

    Wär doch evtl. was für Deine Tutorials, oder?

    Gruß Skipper…

    Antworten
    • Felix am 9. Januar 2018 19:46

      Kann ich auf die Liste aufnehmen, aber erst einmal sind noch einige andere spannende Projekte dran 🙂

      Antworten
  20. Skipper am 10. Januar 2018 0:21

    Dann bin ich ja mal gespannt…

    Antworten
  21. Georg am 28. Januar 2018 12:35

    Hallo Felix,
    vielen Dank für die Anleitung! Leider funktioniert das Auslesen mit deiner Vorgehensweise bei mir nicht. Ich habe mich auf systematische Ursachenforschung begeben:
    – SPI aktiv (/dev/spidev0.0 und /dev/spidev0.1) vorhanden
    – analoges Sensorsignal mit Multimeter überprüft
    – Auslesen des MCP mit der adafruit-Bibliothek (https://learn.adafruit.com/raspberry-pi-analog-to-digital-converters/mcp3008) funktioniert

    –> Ich schließe somit Hardware- und Anschlussfehler aus…hast du eine Idee warum deine Anleitung nicht funktioniert?

    Beste Grüße, Georg

    Antworten
    • Felix am 29. Januar 2018 20:34

      Könnte am Strech Update liegen, aber sollte es eigentlich nicht. Ich hoffe, dass ich demnächst dazu komme es zu testen.

      Antworten
      • Georg am 31. Januar 2018 10:27

        Danke für die Antwort! Das könnte sein, ich habe ein frisches Raspbian Stretch verwendet…da das Auslesen der Analogsignale mit der anderen Bibliothek funktioniert, werde ich es selbst nicht weiter verfolgen, wäre aber über detaillierte Informationen dankbar.

        Beste Grüße, Georg

  22. Robert Pfeifer am 10. März 2018 22:23

    Prob
    Alles so aufgebaut, Software auch 1zu1 übernommen…

    Ohne angeschlossenen Sensor zeigt der Pi immer 3,3V Eingangsspannung an…
    Auch wenn ich den IC von der Stromversorgung trenne sagt der das trd noch.
    Dachte ich das könnte man bestimmt mit nem pull up/down Widerstand beheben…
    Aber,
    Wenn ich zb einen Lichtsensor anschließe sagt der ca 2,8V…und der Wert ändert sich nicht.
    Auch ein Poti erzeugt immer das gleiche Ergebnis.

    Liegt der Fehler bei mir/Software/Hardware?

    P.s. das gleiche Problem hatte ich bereits mit einem ADS1115(i2c…vllt kannst du zu dem Teil auch ein Tutorial machen, ist auch weit verbreitet), dass die Werte die rauskamen relativ zufällig waren auch wenn nix angeschlossen war.

    Antworten
    • Felix am 10. März 2018 23:05

      Wenn selbst bei Potis der selbe Wert rauskommt, würde ich schwer davon ausgehen, dass entweder etwas mit der Verkabelung oder dem Sensor nicht stimmt.

      Antworten
  23. Sebi am 19. März 2018 16:00

    Hallo,
    ich habe leider noch keine Erfahrung mit python.
    ich habe jedoch das Beispiel so wie beschrieben umgesetzt und eine Spannung von 3.3V am Channel 0 angeschlossen.
    Leider bekomme ich als Ausgabewert immer nur „Anliegende Spannung 0.00“.
    Ich weiß nicht, woran dieses liegen könnte.
    Ich hoffe, mir kann jemand einen Tipp geben.
    Beste Grüße

    Antworten
    • Felix am 19. März 2018 21:51

      Für einen Einstieg in Python empfehle ich das hier: Programmieren lernen am Raspberry Pi – Teil 1: Einführung

      Antworten
      • Sebi am 20. März 2018 16:35

        Hallo Felix,
        vielen Dank für den Tipp. Ich habe es mir angeschaut und etwas rumgespielt. Ich bin mir jetzt sicher, dass das Programm funktioniert.
        Leider bekomme ich weiterhin keine plausiblen Werte. Ich habe Channel 1 und 4 mit 3.3V beschaltet. Ich bekomme jedoch immer die Werte 0 bzw. auf anderen Channel auch mal den Wert 0.82. Ich habe bereit den IC ausgetauscht. Leider ohne Veränderung. Könnte es an einer Konfiguration liegen?
        Ich habe die „SPI“ wie beschrieben aktiviert.

  24. Hinnerk am 20. März 2018 22:29

    Hallo Felix,

    erstmal vielen herzlichen Dank für dieses Tutorial! Leider bin ich noch kompletter Raspberry- und auch Python-Neuling und habe eine Frage, bei der du mir vielleicht weiterhelfen kannst.

    Wie „Skipper“ weiter oben, benutze ich den MCP3208, der sich vom MCP3008 nur dadurch unterscheidet, dass er12bit statt 10bit Auflösung hat. Ich habe alles so aufgebaut, wie von dir gezeigt und auch deinen Code benutzt. Als Testsignal habe ich einfach die 3.3V vom Raspberry an den Kanal CH0 gehängt. Jetzt würde ich erwarten, dass die Funktion adc.read für den ersten Kanal 1023 (oder 4095, wenn das mit den 12bit klappen würde) liefert und für alle anderen Kanäle 0. Was aber tatsächlich passiert, ist dass ich für drei der Kanäle den Wert 254 (obwohl nur an einem eine Spannung hängt!) bekomme und für die anderen 0. Wenn ich das 3.3V-Signal auch von CH0 wegnehme, bekomme ich entweder achtmal 0 oder achtmal 831, was ich ziemich überraschend finde.

    Ich habe den Testcode geringfügig angepasst:

    from MCP3008 import MCP3008
    adc = MCP3008()
    for i in range(8):
        value = adc.read( channel = i )
        print("Anliegende Spannung: %.2f" % (value ) )

    Deshalb meine Frage: muss ich in deiner Klasse noch irgendwas an der Bitschieberei ändern? Ist folgender Code evtl. nur für 10 bit Output geeignet und „verschluckt“ sich an den zusätzlichen 2 bit?

        def read(self, channel = 0):
            adc = self.spi.xfer2([1, (8 + channel) << 4, 0])
            data = ((adc[1] & 3) << 8) + adc[2]
            return data

    Vielen Dank schonmal!

    Antworten
    • Hinnerk am 20. März 2018 22:38

      Ich habe jetzt noch ein bisschen weiter getestet und festgestellt, dass achtmal 0, achtmal 831 (bin 1100111111) oder eine Mischung aus 0 und 254 (bin 0011111110) zufällig herauskommt, unabhängig davon, ob überhaupt an einem Kanal ein 3.3V-Signal hängt.

      Antworten
      • Felix am 21. März 2018 0:39

        Einen Pull-Down Widerstand hast du aber angeschlossen, oder?

    • Hinnerk am 21. März 2018 0:31

      … und noch eine Nachmeldung von mir (sorry für den Mehrfachpost). Ich habe zwei Codes gefunden, in denen für den MCP3208 tatsächlich etwas andere Inputs berechnet werden:

      https://git.agocontrol.com/apagg/agocontrol-work/blob/93f7d9051aebf79c794e3d5fa4feea92c9221831/raspiMCP3xxxGPIO/MCP3208.py

      https://gist.github.com/yoggy/7096133

      Allerdings habe ich beide Codes ausprobiert und bekomme weiterhin für alle Channels merkwürdige Werte ausgegeben. Hat irgendjemand eine Idee, an was das grundsätzlich scheitern könnte bzw. wie ich den Fehler eingrenzen kann?

      Antworten
      • Hinnerk am 21. März 2018 1:07

        Hallo Felix,

        wo müsste denn dieser Pull-Down Widerstand hin? (sorry, ich bin Anfänger und weiß es tatsächlich nicht). Ich habe die Verkabelung für die Pins 9-16 wie in deinem Schema oben durchgeführt. Wenn ich an keinen der Eingänge (Pins 1-8) etwas anschließe, sollte ich doch 0 zurückbekommen oder?

        Die in meinem 3. Post verlinkten Codes, die bereits für den MCP3208 geschrieben sind, haben mich leider auch nicht weiter gebracht. Dort ist die Lesefunktion folgendermaßen definiert:
        def readadc12(adcnum):
        r = spi.xfer2([4 | 2 | (adcnum >> 2), (adcnum & 3) << 6, 0])
        adcout = ((r[1] & 15) << 8) + r[2]
        return adcout

        Aber auch damit steht der Output für mich in keinem erkennbaren Zusammenhang zu der an den Eingängen angelegten Spannung). Ich bin etwas ratlos, wie ich da jetzt am besten den Fehler eingrenze, z.B. überhaupt mal beurteilen kann, ob der MCP3208 vom Raspberry sinnvolle Kommandos bekommt.

        Vielen Dank und beste Grüße,
        Hinnerk

      • Felix am 22. März 2018 0:42

        Schau mal in diesem Tutorial, da habe ich mehr dazu erläutert.

      • Sebi am 22. März 2018 15:39

        Hallo Hinnerk,
        ich habe das gleiche Ergebnis wie Du.
        Ich bekomme beim Anlegen eines Signals am Eingang des MCP3008 lediglich den Wert 0 bzw. 254 ausgegeben.
        Ich habe Felix Hinweis mit dem Pull-Down Widerstand ebenfalls ausprobiert. Leider hat sich das Ergebnis nicht geändert.
        Konntest Du mittlerweile herausfinde, woran es liegt?

  25. Hinnerk am 26. März 2018 9:39

    Hallo Sebi und Felix,

    ich habe das ganze inzwischen zum Laufen gebracht, indem ich folgenden Code modifiziert habe:
    https://git.agocontrol.com/apagg/agocontrol-work/blob/93f7d9051aebf79c794e3d5fa4feea92c9221831/raspiMCP3xxxGPIO/MCP3208.py

    Ich vermute, dass die wichtigsten Zeilen folgende sind:

                    self.conn = spidev.SpiDev(0, spi_channel)
                    self.conn.max_speed_hz = 1000000 # 1MHz

    Mein Code sieht nun folgendermaßen aus (damit kann ich erfolgreich alle 8 Kanäle einlesen):

    import spidev
    import time

    class MCP3208:
            def __init__(self, spi_channel=0):
                    self.spi_channel = spi_channel
                    self.conn = spidev.SpiDev(0, spi_channel)
                    self.conn.max_speed_hz = 1000000 # 1MHz

            def __del__( self ):
                    self.close

            def close(self):
                    if self.conn != None:
                            self.conn.close
                            self.conn = None

            def read(self, adc_channel=0):
                    # start bit, single end / diff bit (1/0), 3-bit channel number
                    cmd1 = 4 | 2 | (( adc_channel & 4) >> 2)
                    cmd2 = (adc_channel & 3) << 6

                    # send 3 bytes command and get 3 bytes back from MC3208 - the last 12 bits are the measurement
                    reply_bytes = self.conn.xfer2([cmd1, cmd2, 0])
                    reply = ((reply_bytes[1] & 15) << 8) + reply_bytes[2]

                    return reply




    if __name__ == '__main__':
            mcp3208 = MCP3208(0)

            val =  [0]*8
            volt = [0.0]*8
            count = 0
            N = 100
            while True:
                    count += 1

                    for i in range(8):
                        val[i] += mcp3208.read(i)

                    if count == N:
                        for i in range(8):
                            val[i] /= N
                            volt[i] = val[i]*3.3/4095.0
                        count = 0
                        print(volt[0])
                        for i in range(8):
                            val[i] = 0

    Beste Grüße,
    Hinnerk

    Antworten
    • Lotha Schlundt am 14. August 2018 18:44

      Hallo Hinnerk, mit Deinem Programm läuft jetzt auch mein MCP3008. Leider enthält val[] bei max. Spannung durch die 3208-BitSchieberei den Max-wert von 4095. Mit der Bit-Rechnerei kenne ich mich nicht aus, daher die Frage: Was muss ich ändern um den beim MCP3008 erforderlichen Wert von 1023 bzw. 1024 zu bekommen?

      Beste Grüße

      Lonzo

      Antworten
    • Tobias am 23. September 2018 18:35

      Hallo,
      bei mir funktioniert nur der Code von Hinnerk, obwohl ich einen MCP3008 statt des MCP3208 verwende. Mit einem Poti werden wie erwartet plausible Werte zwischen 3,3 V und 0V ausgegeben.

      Warum ist das so?
      Viele Grüße,
      Tobias

      Antworten
      • Volker am 30. Oktober 2018 11:14

        Hallo,
        auch bei mir mit meinem MCP3008 funktioniert nur der Code von Hinnerk. Wo könnte da der Fehler liegen?
        Herzliche Grüße
        Volker

    • Detlef am 19. November 2019 18:30

      Cool, nachdem ich schon verschiedenste Programme ausgetestet hatte, und immer falsche Ergebnisse erhielt, habe ich jetzt diese Programmzeilen in meinen Python-Editor kopiert und laufen lassen. Ergebnis ist eine realistische Angabe (ich verwende einen einfachen Feuchtigkeitssensor…).

      Vielen Dank an Hinnert, der Abend ist gerettet.

      Antworten
  26. Norbert am 30. April 2018 15:55

    Hallo Felix,

    „(ADC Wert ÷ 1023) * Spannung“

    Es sind 1024 Stufen, also muß auch durch 1024 geteilt werden.

    Grüße

    Norbert

    Antworten
  27. Limo am 23. Juli 2018 6:30

    Hallo,
    danke für den interessanten Artikel. Reichelt.de hat den MCP3008 nicht im Sortiment. Würde der „MCP 3208-CI/P :: 12-bit A/D Converter mit SPI, 8-Kanal / DIL-16“ auch klappen? Die Pins scheinen ähnlich zu sein. Müsste ich etwas an der Verschaltung anpassen? Nachfolgend der Link zum Datenblatt:

    https://cdn-reichelt.de/documents/datenblatt/A200/MCP3204_MCP3208_MIC.pdf
    https://www.reichelt.de/12-bit-a-d-converter-mit-spi-8-kanal-dil-16-mcp-3208-ci-p-p90079.html

    Danke und beste Grüße
    Limo

    Antworten
  28. Cora am 10. August 2018 14:15

    Danke erst mal für deine Tutorials, die sind wirklich sinnvoll!
    Ich möchte an meinen Raspberry Pi 3 einen CO2-Sensor anschließen (https://www.dfrobot.com/product-1023.html). Dieser arbeitet mit 5 V und gibt diese auch aus. Wenn ich deinen Text richtig verstanden habe, muss ich da einen Vorwiderstand zwischen schalten oder? Wie groß muss dieser sein?

    Antworten
  29. Michael Heese am 3. Oktober 2018 19:31

    Hei,
    gutes Tutorial. Hatte erst das Problem, immer 0-Werte zu bekommen. Beim Ändern des Anschlusses von Pin 24 (CEO) beim Raspberry auf Pin 26 (CE1) funktionierte alles bestens – mit allen analogen Sensoren.
    Gruss, Michael

    Antworten
  30. Ralf.Stuck am 11. Oktober 2018 23:44

    Hallo,
    habe die beiden Tutorials über den ADC MCP 3008 und den GP2Y0A02YK Infrarot Abstandsmesser abgearbeitet.
    Bis zu der Python Klasse alles gut. Diese Datei habe ich im Verzeichnis home/pi erstellt. Das stimmt so hoffentlich ?
    Nur weiß ich jetzt nicht in welcher Datei bzw. an welcher Stelle der jeweiligen Datei ich dann die Zeilen
    from MCP3008 import MCP3008
    adc = MCP3008()
    value = adc.read( channel = 0 ) # Den auszulesenden Channel kannst du natürlich anpassen
    print(„Anliegende Spannung: %.2f“ % (value / 1023.0 * 3.3) )
    eintragen soll ?
    Für den GP2Y0A02YK Infrarot Abstandsmesser habe ich das Skript wie in dessen Tutorial beschrieben erstellt.

    Müssen die oben genannten Zeilen irgendwo in diesem Skript eingetragen werden bzw. muss das Skript noch irgendwie geändert werden.

    Bisher bekomme ich immer nur den Wert Distanz: 301,44.

    Wo liegt der Fehler ?

    Antworten
  31. Jens am 26. Oktober 2018 19:05

    Hallo,
    ich bin scheinbar etwas überfordert! Ich habe dauerhaft eine Anliegende Spannung von 0.00… Was kann da los sein? 🙁

    Kannst du mir Helfen?

    Antworten
  32. Björn am 5. November 2018 15:19

    Hallo Felix,
    zunächst vielen Dank für das Tutorial!
    Wenn ich eine Spannung von etwas über 3 V auf den ADC gebe, erhalte ich einen ADC Wert von lediglich 3.
    Das ist natürlich viel niedriger als erwartet, deshalb die Frage:
    Woran kann das liegen?

    Beste Grüße

    Antworten
    • Udo am 20. Dezember 2018 20:03

      Hab das gleiche Problem
      Wenn ich eine Lösung finde schreib ich sie
      oder hast du mittlerweile eine

      Antworten
  33. Chris am 13. November 2018 22:06

    Hey,

    finde das Projekt auch wahnsinnige spannend.
    Allerdings habe ich wie einige hier auch das Problem, dass das Programm nach Start sofort abbricht und dort steht: Abort by user.

    Um den Fehler einzukreisen, habe ich ein „Hallo “ an verschiedenen Stellen des Programms ausgeben lassen. Das Problem ist, dass das Programm noch vor der while-Schleife abbricht. Das Problem liegt wohl bei in der Zeile bei mq=MQ( ).

    Und ja, ich habe spi aktiviert.
    Kann mir jemand helfen?

    Danke schon mal im Voraus!

    Antworten
  34. Thomas am 27. November 2018 16:49

    Hallo,

    ich habe 37 Piezo-Sensoren. Hat jemand eine Idee, wie ich die ausgelesen bekomme?

    Antworten
  35. Heinz am 17. Februar 2019 11:39

    Nachdem ich auch die diversen Fehler hatte, habe ich mal gesucht und ein anderes python Programm gefunden, das anstandslos durchläuft. Die Messabweichungen liegen in der 3ten Nachkommastelle, also akzeptierbar. Ich benutze das für die kapazitiven Bodensensoren, deshalb die Spannungs und % Ausgabe am Ende. Für nicht angeschlossenen Spannungsquellen habe ich eine Normierung am Ende der Funktion eingebaut, damit auch wirklich 0 angezeigt wird und nicht irgend ein 0.000xxx Wert.

    Das Programm geht nur über die GPIO’s und man braucht keine weiteren Bibliotheken.
    Finde leider die Quelle nicht mehr. Also bitte keine Fragen zum Skript.

    Achtung: Es werden andere GPIO’s am Raspi verwendet. (18, 24, 23, 25) und … es gibt hier leider kein Funktion zum code posten. Einrückungen sind beim Einfügen leider nach links verschoben worden. Da Python das damit sehr ernst nimmt, bitte nacharbeiten. 🙂

    #Python Raspberry Pi GPIO Klasse importieren
    import RPi.GPIO as GPIO

    # Festlegung der Nutzung der vorgegebenen Nummerierung der GPIOs
    GPIO.setmode(GPIO.BCM)

    # Namen von True und False zum besseren Verständnis festlegen (Klarnamen)
    HIGH = True # 3,3V Pegel (high)
    LOW = False # 0V Pegel (low)

    # SCI Funktion
    # Auslesen MCP3208 A/D Wandler, max 3.3 V an den PINS, SPI aktiviert
    def getAnalogData(adCh, CLKPin, DINPin, DOUTPin, CSPin):
    # Pegel definieren
    GPIO.output(CSPin, HIGH)
    GPIO.output(CSPin, LOW)
    GPIO.output(CLKPin, LOW)

    cmd = adCh
    cmd |= 0b00011000 # Kommando zum Abruf der Analogwerte des Datenkanals adCh

    # Bitfolge senden
    for i in range(5):
    if (cmd & 0x10): # 4. Bit prüfen und mit 0 anfangen
    GPIO.output(DINPin, HIGH)
    else:
    GPIO.output(DINPin, LOW)
    # Clocksignal negative Flanke erzeugen
    GPIO.output(CLKPin, HIGH)
    GPIO.output(CLKPin, LOW)
    cmd <<= 1 # Bitfolge eine Position nach links verschieben

    # Datenabruf
    adchvalue = 0 # Wert auf 0 zurücksetzen
    for i in range(11):
    GPIO.output(CLKPin, HIGH)
    GPIO.output(CLKPin, LOW)
    adchvalue <<= 1 # 1 Postition nach links schieben
    if(GPIO.input(DOUTPin)):
    adchvalue |= 0x01
    # evtl. time.sleep(0.5) einfügen bei mehr als einem MC 3208
    # ausgang normieren
    adchvalue = adchvalue / 1024.0 * 3.3
    if adchvalue <= 0.1 : # sensor rauschen auf Null stellen
    adchvalue = 0.00

    return adchvalue

    # Konfiguration Eingangskanal und GPIOs
    CH = 0 # Analog/Digital-Channel
    CLK = 18 # Clock = PIN 13 MCP3208
    DIN = 24 # Digital = PIN 12
    DOUT = 23 # Digital out = PIN 11
    CS = 25 # Chip-Select = PIN 10

    # Pin-Programmierung
    GPIO.setup(CLK, GPIO.OUT)
    GPIO.setup(DIN, GPIO.OUT)
    GPIO.setup(DOUT, GPIO.IN)
    GPIO.setup(CS, GPIO.OUT)

    # einfache Anzeige
    while True:
    for i in range(8):
    voltage = getAnalogData(i, CLK, DIN, DOUT, CS) # normieren
    # in % von max Spannung 3.3 V
    percentage = voltage / 3.3 * 100

    print('Eingang {}: Volt: {:4.2f} in % {:5.2f}'.format(i, voltage, percentage))

    print()

    Antworten
  36. Martin am 19. Februar 2019 19:29

    Hey Zusammen,

    ich bin Neuling und probiere mich gerade aus. Habe die Anleitung zum auslesen des MCP3008 so nachgestellt wie beschrieben, leider erhalte ich folgenden Fehler:

    Traceback (most recent call last):
    File „soundin.py“, line 4, in
    value = adc.read(channel = 0)
    File „/home/pi/PiSound/MCP3008.py“, line 13, in read
    adc = self.spi.xfer2([1, (8, channel) << 4, 0])
    TypeError: unsupported operand type(s) for <<: 'tuple' and 'int'

    Was habe ich falsch gemacht?

    Grüße

    Antworten
  37. Cornelius am 14. April 2019 15:00

    Bei mir klappte es auch nicht, bis ich die Adafruit-Bibliotheken verwendet habe:

    https://learn.adafruit.com/raspberry-pi-analog-to-digital-converters/mcp3008

    Folgendes beachten: Bei Installationen fragt mein Linux (openhabian) ob etwas installiert werden soll -und zwar auf Deutsch mit j/n . Es muss aber dennoch y eingegeben werden!

    Das Script simpletext.py brachte dann die gewünschten Ergebnisse.
    Noch ein Tipp: Nicht genutzte Channels alle mit Ground verbinden, da es sonst zu induzierten Spannungen kommt mit nicht existenten Werten.

    Antworten
  38. Mike am 15. April 2019 21:34

    Ich bekomme an meinem Raspberry 3+ auch immer nur 0V . Ich nutze den MCP3008 habe an 5 Eingängen ein Feuchtesensor dran. Die letzten beiden habe ich auf Ground gelegt.
    Spannungen messe ich bei Trocken 1,24V, feucht 0,84V an den Kanälen
    Ich nutze folgendes Script:

    import os
    import time
    from spidev import SpiDev

    class MCP3008:
    def __init__(self, bus = 0, device = 0):
    self.bus, self.device = bus, device
    self.spi = SpiDev()
    self.open()

    def open(self):
    self.spi.open(self.bus, self.device)

    def read(self, channel = 0):
    adc = self.spi.xfer2([1, (8 + channel) << 4, 0])
    data = ((adc[1] & 3) << 8) + adc[2]
    return data

    def close(self):
    self.spi.close()

    adc = MCP3008()
    value = adc.read( channel = 0 ) # Den auszulesenden Channel kannst du natürlich anpassen
    print("Anliegende Spannung (Channel0): %.2f" % (value / 1023.0 * 3.3) )
    value = adc.read( channel = 1 )
    print("Anliegende Spannung (Channel1): %.2f" % (value / 1023.0 * 3.3) )
    value = adc.read( channel = 2 )
    print("Anliegende Spannung (Channel2): %.2f" % (value / 1023.0 * 3.3) )
    value = adc.read( channel = 3 )
    print("Anliegende Spannung (Channel3): %.2f" % (value / 1023.0 * 3.3) )
    value = adc.read( channel = 4 )
    print("Anliegende Spannung (Channel4): %.2f" % (value / 1023.0 * 3.3) )
    value = adc.read( channel = 5 )
    print("Anliegende Spannung (Channel5): %.2f" % (value / 1023.0 * 3.3) )

    Antworten
  39. Mike am 15. April 2019 21:40

    Das unten stehende Scipt verstehe ich nicht. Am laufendem Band werden Zahlen ausgegeben:
    1,2389384615384615
    Die Zahlen unterscheiden sich jeweile in der 4.-ten Stelle nach dem Komma. Ich bin in Sachen python leider Neuling. Die ganzen Verschachtelunegn sind mir zu viel. Die Werte könnten aber passen. Aber welcher Wert pass zu welchen Eingang?

    import spidev
    import time

    class MCP3208:
    def __init__(self, spi_channel=0):
    self.spi_channel = spi_channel
    self.conn = spidev.SpiDev(0, spi_channel)
    self.conn.max_speed_hz = 1000000 # 1MHz

    def __del__( self ):
    self.close

    def close(self):
    if self.conn != None:
    self.conn.close
    self.conn = None

    def read(self, adc_channel=0):
    # start bit, single end / diff bit (1/0), 3-bit channel number
    cmd1 = 4 | 2 | (( adc_channel & 4) >> 2)
    cmd2 = (adc_channel & 3) << 6

    # send 3 bytes command and get 3 bytes back from MC3208 – the last 12 bits are the measurement
    reply_bytes = self.conn.xfer2([cmd1, cmd2, 0])
    reply = ((reply_bytes[1] & 15) << 8) + reply_bytes[2]

    return reply

    if __name__ == '__main__':
    mcp3208 = MCP3208(0)

    val = [0]*8
    volt = [0.0]*8
    count = 0
    N = 100
    while True:
    count += 1

    for i in range(8):
    val[i] += mcp3208.read(i)

    if count == N:
    for i in range(8):
    val[i] /= N
    volt[i] = val[i]*3.3/4095.0
    count = 0
    print(volt[0])
    for i in range(8):
    val[i] = 0

    Antworten
  40. Mike am 15. April 2019 22:33

    Ich habe den Code mal untersucht und vereinfacht, Siehe unten
    Die ausgelesenen Digitalwerte liegen zwischen 1536 (1,2378V) und 1540 (1,2410V)
    Die Spannungswerte haben nur leider nichts mit den tatsächlichen Werten (habe ich gemessen zu tun). Es ist zum Verzweifeln! Es liegt offenbar doch an diesem Code! Vielleicht hat ja jemand einen funktionierenden Code zum Auslesen der anliegenden Spannungen an den Kanälen.

    import spidev
    import time

    class MCP3208:
    def __init__(self, spi_channel=0):
    self.spi_channel = spi_channel
    self.conn = spidev.SpiDev(0, spi_channel)
    self.conn.max_speed_hz = 1000000 # 1MHz

    def __del__( self ):
    self.close

    def close(self):
    if self.conn != None:
    self.conn.close
    self.conn = None

    def read(self, adc_channel=0):
    # start bit, single end / diff bit (1/0), 3-bit channel number
    cmd1 = 4 | 2 | (( adc_channel & 4) >> 2)
    cmd2 = (adc_channel & 3) << 6

    # send 3 bytes command and get 3 bytes back from MC3208 – the last 12 bits are the measurement
    reply_bytes = self.conn.xfer2([cmd1, cmd2, 0])
    reply = ((reply_bytes[1] & 15) << 8) + reply_bytes[2]

    return reply

    if __name__ == '__main__':
    mcp3208 = MCP3208(0)
    print("Kanal, ausgelesener Wert, Spannung am Kanal")
    for i in range(8):
    val = mcp3208.read(0)
    volt = val*3.3/4095.0
    print (i," ",val," ", volt)

    Antworten
  41. Bratzo am 29. April 2019 23:44

    Hallo, ich hab wie die einige anderen das Porblem, dass immer 0 rauskommt, ich habe diverse analoge Sensoren angeschlossen. jedoch passiert nichts, obwohl ich 1zu1 das TUT wiederholt habe – mehrmals.

    Antworten
  42. David am 15. Juni 2019 14:23

    Hey, deine Tutorials sind spitze. Jedoch bekomme ich hier immer wieder ein Problem. Wenn ich das Programm ausführe bekomme ich immer folgende Fehlermeldung:

    %Run Testmcp.py
    Traceback (most recent call last):
    File „/home/pi/lib_oled96/Testmcp.py“, line 1, in
    from MCP3008 import MCP3008
    File „/usr/lib/python3/dist-packages/thonny/backend.py“, line 305, in _custom_import
    module = self._original_import(*args, **kw)
    ImportError: No module named ‚MCP3008‘

    Kann mir einer vielleicht weiterhelfen?

    Danke im Vorraus

    Antworten
  43. Hartmut am 28. Juli 2019 11:42

    Hallo Felix oder andere Kenner, leider komme ich beim Run / Debug nicht weiter vor als bis Zeile 4 :
    def__init__ ….. device=0): Es wird gemeldet, mit Hinweis auf den Doppelpunkt,
    „SyntaxError: invalid syntax“
    Für Ihre Hilfe bedanke ich mich bereits im Voraus

    Antworten
  44. Martin am 8. November 2019 19:40

    Hi, auch ich erhalte nur 0.00V …

    Gibt es denn mittlerweile eine Lösung für den MCP3008er ?
    Welches Script sollte denn funktionieren?

    Antworten
  45. Darth Vader am 18. Januar 2020 21:17

    Vielen Dank an Felix und all die anderen für die hilfreichen Erklärungen so weit…

    Ich habe den MCP3208 – Wandler mit dem GPIO-Header des RPi (3 B+) wie von Felix beschrieben verkabelt und als analoges Signal die Spannung des „Linear-Hall-Sensor“ Moduls (z.B. Elegoo – Sensorpakete) auf Kanal 0 des MCP3208 eingespeist.

    Ohne Magnet in der Nähe liegen ca. 1,78 Volt am Analogausgang des Hallsensors an.

    Das Auslesen der Werte erfolgt mit dem direkten Zugriff über Python auf „spidev“ mittels xfer etc, d.h. nicht mit der MCP3008 – Klasse, sondern

    via

    werte = spi.xfer([1, 128, 0]) # Kanal 0 auslesen (128), Dummy Byte 0 am Ende

    Alles funktioniert und ich erhalte mit der Berechnung (256 * werte[1] + werte[2] ) * 3,3/1024 den korrekten Spannungswert ohne magnetischem Fluss, nähere ich einen Magneten steigt oder fällt der Wert je nach Polarität des Magneten, bzw. bei Drehung des Magneten.

    So weit, so gut…

    Da aber der MCP3208 ein 12-Bit – „Signal“ liefert, müsste ich mit 3,3/4096 multiziplieren, dann sind die Werte aber um den Faktor 4 zu klein.

    Die höheren 4 Bits werden in werte[1] zurückgeben, diese muss ich ja immer noch mit 256 multiplizieren, denn die unteren Bits stellen ja die ersten 8 Integerwerte dar, die oberen 4 Bits stellen sozusagen den „Überlauf“ dar.

    Wo ist mein Denkfehler?

    VG
    Darth Vader

    Antworten
  46. Stefan am 4. Februar 2020 7:49

    Das angegebene Skript funktioniert bei mir leider nicht Wert immer 0,00V. (PI 4 B mit Python3.7)
    Das Nachfolgende dann schon:
    from gpiozero import MCP3008
    adc = MCP3008(0)#Eingang = Pin 0
    print(„Anliegende Spannung: %.2f“ % (adc.value / 1.023 * 3.3) )#Komma 3 Stellen gerutscht!
    print (adc.value)

    Antworten
  47. Roland am 18. Mai 2020 1:36

    Erst lange Erklärung, dann meine Frage am Schluss 😉
    Ich möchte mit dem MCP3008 eine Spannung messen, die ich über einen Spannungsteiler mit einem festem und einem variablem Widerstand erhalte. Der feste liegt bei 1kOhm. der variable ist ein Temperaturfühler (PT1000), der je nach Umgebungstemperatur Werte von ca. 800 Ohm bis 1,5kOhm einnimmt. Der Teiler wird mit 3,3V betrieben. Das bedeutet, dass die zu messende Spannung *immer* zwischen 1,46V und 1.98V liegt. Nie drüber und nie drunter! Das tut auch soweit gut.
    Da der MCP3008 seinen vollen 10 Bit Messbereich von 0-1023 Werten nur ausschöpfen kann, wenn die zu messende Spannung am Eingang auch zwischen 0,0V und 3,3V variiert, bekomme ich in meinem Fall aber immer nur Werte zwischen ca. 452 und 614. Bei der anschließenden Umrechnung in Grad Celsius ergibt das ziemlich große Temperatursprünge zwischen zwei aufeinander folgenden Werten. Z.B. ergibt der Wert 512 genau 0 Grad Celsius während der Werte 513 bereits ca. +1,2 Grad Celsius ergibt. Das ist mir zu wenig Auflösung und sollte genauer gehen.
    Ein Möglichkeit wäre ein MCP3208 mit 12 Bit Wandler zu nehmen. Das will ich nicht.
    Die zweite Möglichkeit wäre (so habe ich das in der Literatur und in Beschreibungen gefunden), die Vref des Wandlers nicht mit 3,3V sondern nur mit z.B. 2,0V zu belegen. Die Spannung könnte ich aus einem Spannungsteiler mit festen Widerständen aus 3,3V gewinnen. Damit wären die 1023 möglichen Werte schon mal von ursprünglich 0,0V – 3,3V auf 0,0V – 2,0V gespreizt. D.h. die gewandelten Werte würden sich von 741 bis 1013 erstrecken. Das sind 272 verschiedenen Werte (verglichen mit den 162 von der ersten Lösung), was zu einer erhöhten Genauigkeit von 0,7 Grad Celsius pro Werte-Schritt führt. So weit immer noch gut.
    Jetzt kommt meine 3. Idee: Der MCP3008 hat sowohl einen analog -Ground wie auch einen Digital-Ground. In allem mit bekannten Beispielen und Schaltungen sind diese beiden immer gebrückt und auf 0,0V.
    Nun also die Frage: Kann ich den Analog-Ground (wiederum mit einer per Spannungsteiler erzeugten Spannung) auf 1,4V legen? Diese 1,4V beziehen sich auf die 0,0V vom Digital-Ground. Würde der Wandler mir dann praktisch die vollen 1023 möglichen Digitalwerte geben für die angelegten min. 1,46V und max. 1,98V ? Oder anders gefragt: Misst der Wandler die Eingangsspannung frei floatend zwischen AGND und Vref, unabhängig davon, wo diese beiden Spannung relativ zu DGND (und damit auch zu Vcc) liegen?

    Antworten
  48. Marcel am 29. Juni 2020 22:30

    Hallo,

    ich habe eine Raspberry4b und verwende Python3. Ich habe das Tutorial mehrfach durchgeführt und die Installationen unter der Rubrik „Vorbereitung“ für Python3 durchgeführt. Außerdem habe ich die MCP3008.py Datei erstellt und sie liegt im selben Ordner wie das Hauptprogramm. Als analoge Quelle habe ich ein 10K und auch schon ein 100K Poti angeschlossen. Außerdem habe ich die Ausgabe in eine Schleife gesetzt.

    Ich erhalte aber immer nur den Wert 0,00. Was mache ich falsch?

    Anbei der Code:

    import time
    from MCP3008 import MCP3008

    adc = MCP3008()

    while True:
        # You can of course adapt the channel to be read out
        value = adc.read(channel=0)
        print("Applied voltage: %.2f" % (value / 1023.0 * 3.3))
        time.sleep(0.5)
    Antworten
  49. Thomas am 7. September 2020 15:08

    Hallo Felix und Tutorialnutzer,
    mit einem LDR funktioniert die Ausgabe der Voltzahl am Pi sehr gut.

    Möchte ich aber eine Photodiode (Osram SFH 203) verwenden, bekomme ich entweder 3, irgendwas oder 0 V angezeigt. Ich habe schon etliche Anschlussvariationen probiert.

    An einem Multimeter gibt die Diode je nach Lichteinfall unterschiedliche Volt aus. Heißt, sie funktioniert.
    Unter dem Link seht ihr ein Bildchen der funktionierenden Anordnung mit dem Fotowiderstand.
    Bitte um Nachsicht; mein erster Fritzing Versuch.
    Kann jemand ein Schaltbild posten, wie man eine Photodiode (zb SFH 203) funktionierend an den MCP3008 und weiter an den Pi anschließt? Wäre echt klasse.

    Hier der Link der funktionierenden Variante mit LDR:
    https://abload.de/image.php?img=mcp3008mitldr_steckplk3j31.jpg

    Viele Grüße, Thomas

    Antworten
    • Thomas am 8. September 2020 22:35

      Hallo,
      vergeßt das Bild von gestern.

      Ich habe hier eine mögliche Lösung gefunden, siehe Link
      https://abload.de/image.php?img=sfhworks_steckplatine96kqz.jpg

      Grüße, Thomas

      Antworten
  50. Kai am 4. April 2021 16:57

    Guten Tag,
    ich habe den Code der Klasse kopiert und die Datei MCP3008.py genannt. Die Datei mit dem anderen Code ist im selben Ordner gespeichert. Führe ich den Code aus bekomme ich folgende Fehlermeldung:
    „“
    >>> %Run read_MCP3008.py
    Traceback (most recent call last):
    File „/home/pi/Documents/GPIO/read_MCP3008.py“, line 4, in
    adc = MCP3008()
    File „/home/pi/Documents/GPIO/MCP3008.py“, line 7, in __init__
    self.open()
    File „/home/pi/Documents/GPIO/MCP3008.py“, line 11, in open
    self.spi.open(self.bus, self.device)
    FileNotFoundError: [Errno 2] No such file or directory
    „“

    Kann mir dabei jemand helfen ?
    Gruß Kai

    Antworten
    • Kai am 4. April 2021 17:24

      Wer lesen kann ist klar im Vorteil, SPI war nicht aktiviert …

      Gruß und frohe Ostern
      Kai

      Antworten
  51. Jens am 4. Mai 2021 21:16

    Die Formel zur bestimmung der Eingangsspannung ist falsch.
    Umgestellt nach Datenblatt sieht es so aus:
    Vin = „Digital Output Code“ * Vref / 1024
    1024 nicht 1023!
    Die Vref werden am Eingang nie erreicht.

    Antworten
  52. Max am 26. November 2021 15:46

    Hallo Felix. Hallo zusammen.
    Meine Frage wäre ob dieses Prinzip wohl auch auf andere ADC anwendbar wäre? Kann ich das Verfahren also einfach übertragen (Anschlüsse gleich setzen und anschließend gleiches Skript)?
    Konkret würde ich das Verfahren gerne auf den ADC Max1270 übertragen.

    Vielen Dank
    Max

    Antworten
  53. Hubert Stierhof am 11. März 2022 0:28

    Hallo Felix,

    funktoniert LEIDER NICHT bei mir!
    ich bekomme die Meldung:
    pi@raspberrypi:~/robot $ python3 mcpTest.py
    Traceback (most recent call last):
    File „mcpTest.py“, line 4, in
    adc = MCP3008()
    File „/home/pi/robot/MCP3008.py“, line 10, in __init__
    self.open()
    File „/home/pi/robot/MCP3008.py“, line 14, in open
    self.spi.open(self.bus, self.device)
    FileNotFoundError: [Errno 2] No such file or directory
    …..wenn ich aber statt des device 0 >> device 1 eingebe so startet laeuft das Programm ab,
    aber es zeigt immer die 0.0 Volt.
    Ich habe die Schaltung mit insgesamt vier ICs ausprobiert, mehrfach die Schaltung kontrolliert, und auch nochmals abgebaut und wieder aufgebaut.
    Desweiteren habe ich die Version vom Buch ‚Raspberry Pi‘ von Kofler,Kuenast und Scherbeck
    ausprobiert (er arbeitet mit CE1 an Pin 26 und der Methode xfer statt xfer2 und bei Kofler wird stets gewarten bis adc[1} zwischen/inklusive 0 und 3 liegt, weil erst dann der AD-Wandler fertig gewandelt haette )>> geht AUCHNICHT BEI MIR.
    Bis dato kann mir keiner sagen woran es liegt.
    Wenn ich alle acht Kanaele ausgeben lasse und die Messspannung auf ueber 3Volt anhebe
    variert der erste,dritte,fuenfte und siebte Kanal von 0.0 auf 0.003 >>> das bedeutet,
    dass zumindest IRGENDWAS erkannt wird.
    Habe auch den Pi gewechselt, d.h. einmal auf meinem Pi3B+ und einmal auf meinem
    Pi 4
    Auch trug ich in /boot/config.txt ein
    dtparam=spi=on
    dtoverlay=mcp3008:spi0-0-present
    …und natuerlich im Raspberry Konfiguration SPI enabled

    ……WAS MACH‘ ICH FALSCH ? Weist die minimale Anzeige bei > 3V von 0.003 auf irgendwas hin ?
    Bitte sei so nett und hilf mir

    Hubert

    Antworten
  54. Nobima am 13. Februar 2023 0:42

    Übernehme ich den abgedruckten Code für die MCP3008 – Klasse ist das Ergebnis falsch, beim heruntergeladenen Code ist das Ergebnis richtig !
    Gruss Nobima

    Antworten
