Eine groĂe Frage fĂŒr Leute mit Garten ist, wie viel hat es geregnet? Mit diesem Wissen kann die BewĂ€sserung entsprechend angepasst werden und weniger oder mehr (automatisch) gegossen werden. Dazu bauen wir einen ESP8266 Regensensor, der misst, wie viel es pro Quadratmeter geregnet hat. Auch ein Raspbery Pi eignet sich dafĂŒr. Mittels MQTT und/oder anderen Ăbertragungsmöglichkeiten schicken wir die Daten an ein Smart Home System, welches den Niederschlag pro Stunde und pro Tag aufzeichnet.
Zubehör
Das GehĂ€use fĂŒr den ESP8266 Regensensor ist mit einem 3D-Drucker gedruckt worden und gibt es in dieser Form nicht zu kaufen. Alternativ kann man sich ein Modell auch drucken lassen, wobei das bei hĂ€ufigerem Drucken um einiges teurer wird.
FĂŒr den Regensensor wird jedenfalls folgendes Zubehör benötigt:
- Alle Teile des 3D Models (am besten in einer hellen Farbe)
- ESP8266: NodeMCU Dev Board
- Reed Sensor Modul mit PCB (auf den Bildern siehst du, welches Modell ich verwendet habe)
- Female-Female Jumper Kabel
- Kleine runde Magnete
- HeiĂkleber
- Wasserdichtes Micro-USB-Kabel (Alternativ: Die Stromversorgung mittels Solarzellen ist auch möglich)

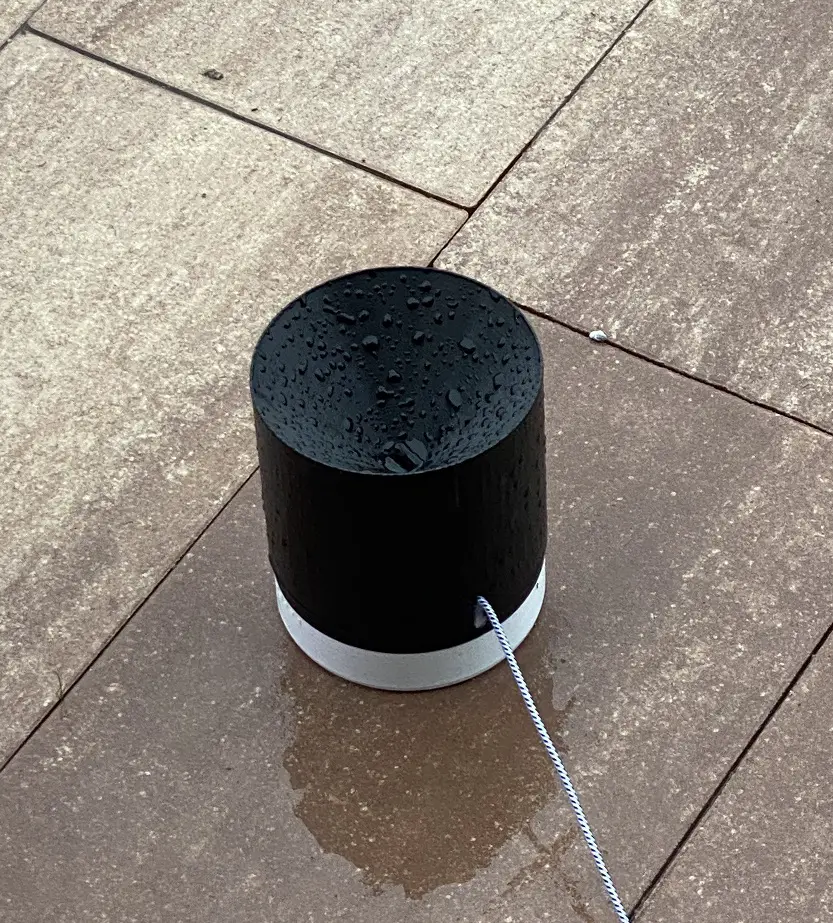

AuĂerdem wĂŒrde ich kein schwarzes Filament empfehlen (diesen Fehler habe ich begangen). Durch die Sonneneinstrahlung erhitzt es zu schnell und geht u.U. ein, sodass das Regensensor-GehĂ€use unbrauchbar wird.
Â
Zusammenbau des ESP8266 Regensensors
Nachdem du alle Teile beisammen hast, fangen wir mit der Unterschale und dem Abflussbecken an, welche mit zwei VerbindungsstĂŒcken ĂŒbereinander gesteckt werden.

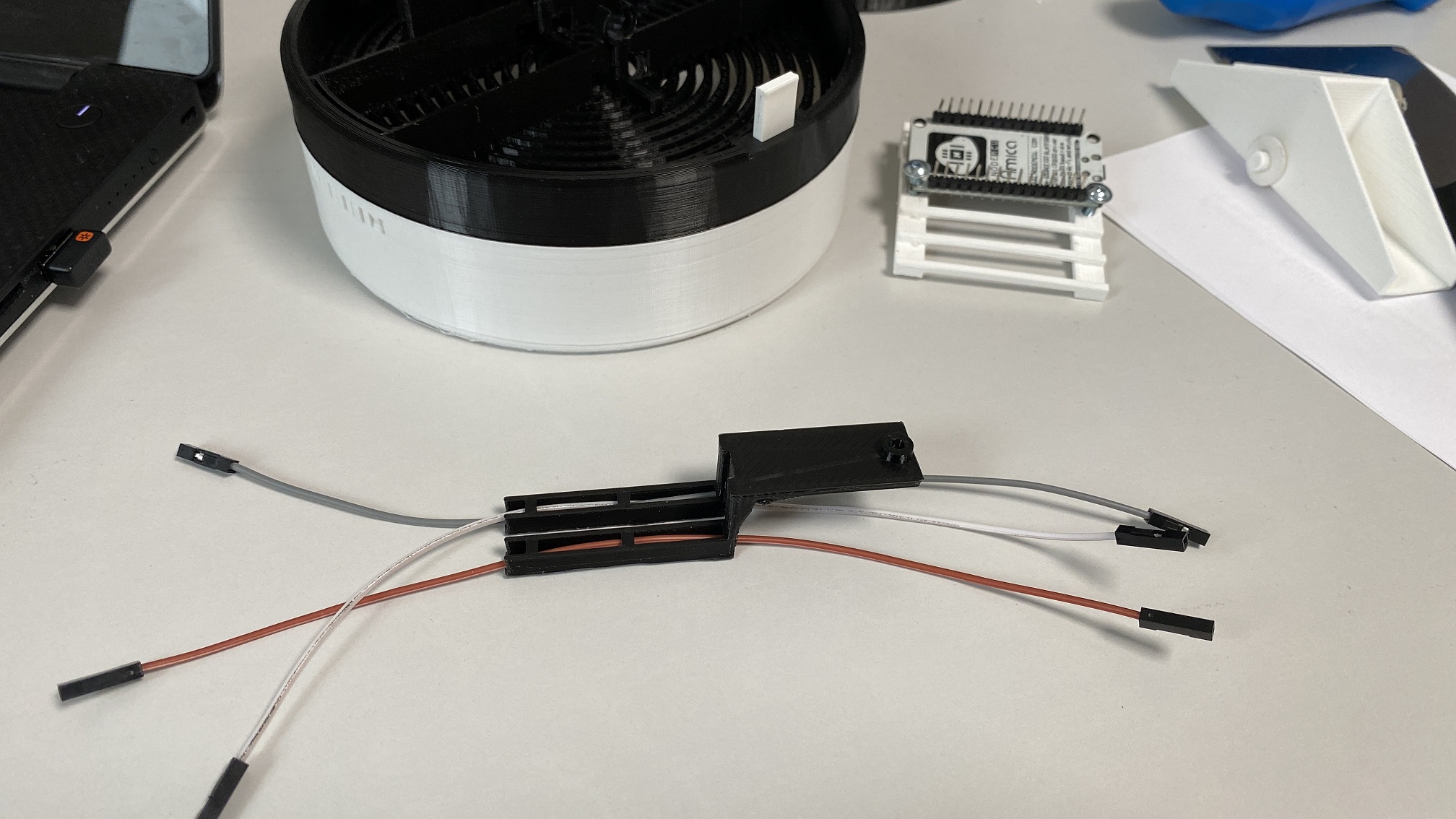

Wir fahren mit Halterung fĂŒr den Magnetsensor fort, durch den drei Jumperkabel mit unterschiedlichen Farben kommen:

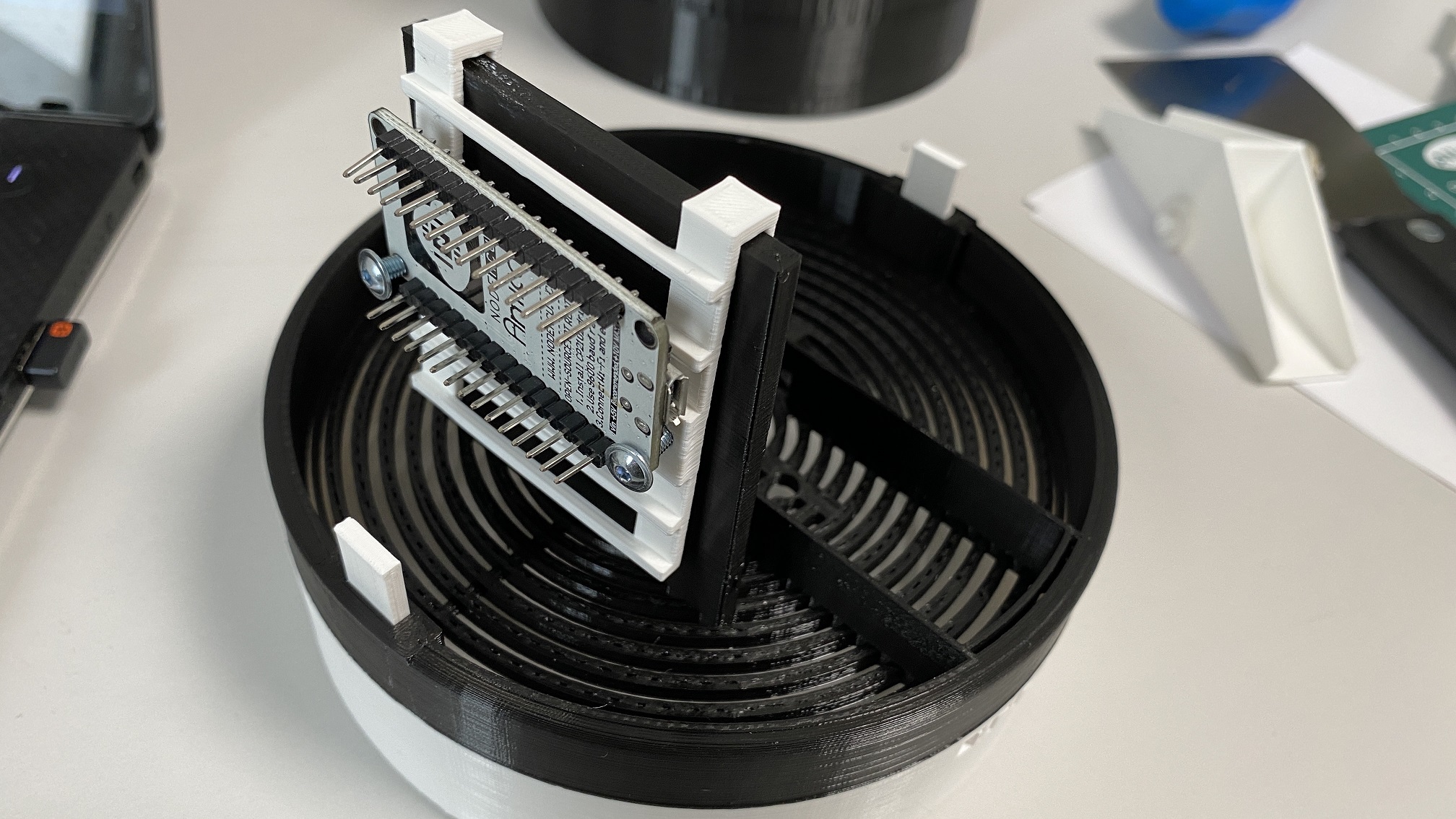

Das NodeMCU Dev Board wird an seiner Halterung mit zwei Schrauben befestigt und kann anschlieĂend einfach aufgehĂ€ngt werden.
Schiebe nun die Halterung mit den Jumperkabeln vorsichtig durch das VerbindungsstĂŒck und schraube den Reed Sensor darauf. Du kannst nun ebenfalls die Jumper Kabel verbinden (ich habe die Pins vom PCB ein wenig gebogen).

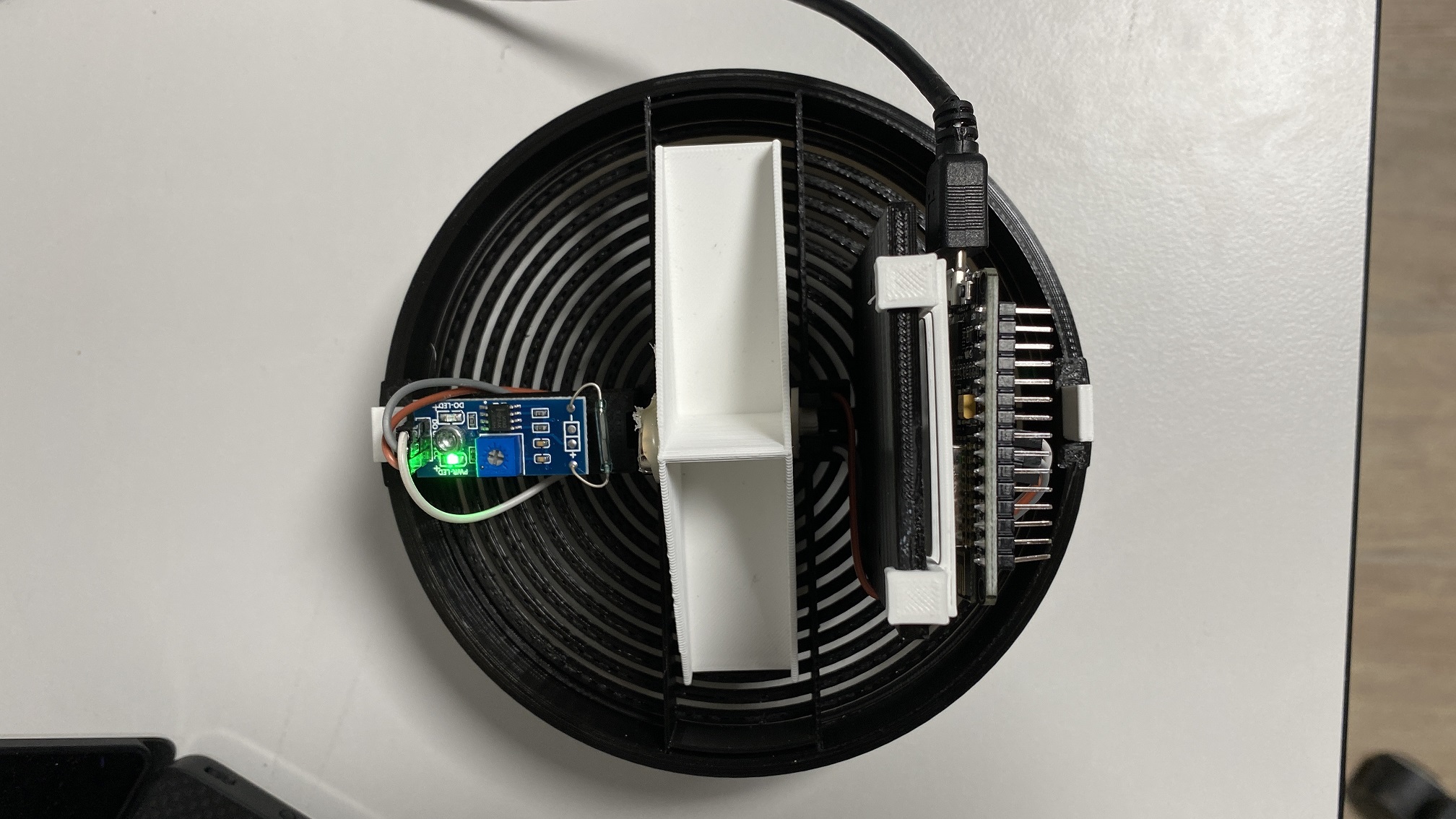

In der Mitte der Wippe wird der kleine runde Magnet mit HeiĂkleber fixiert. Die Wippe kann dann eingesetzt werden:

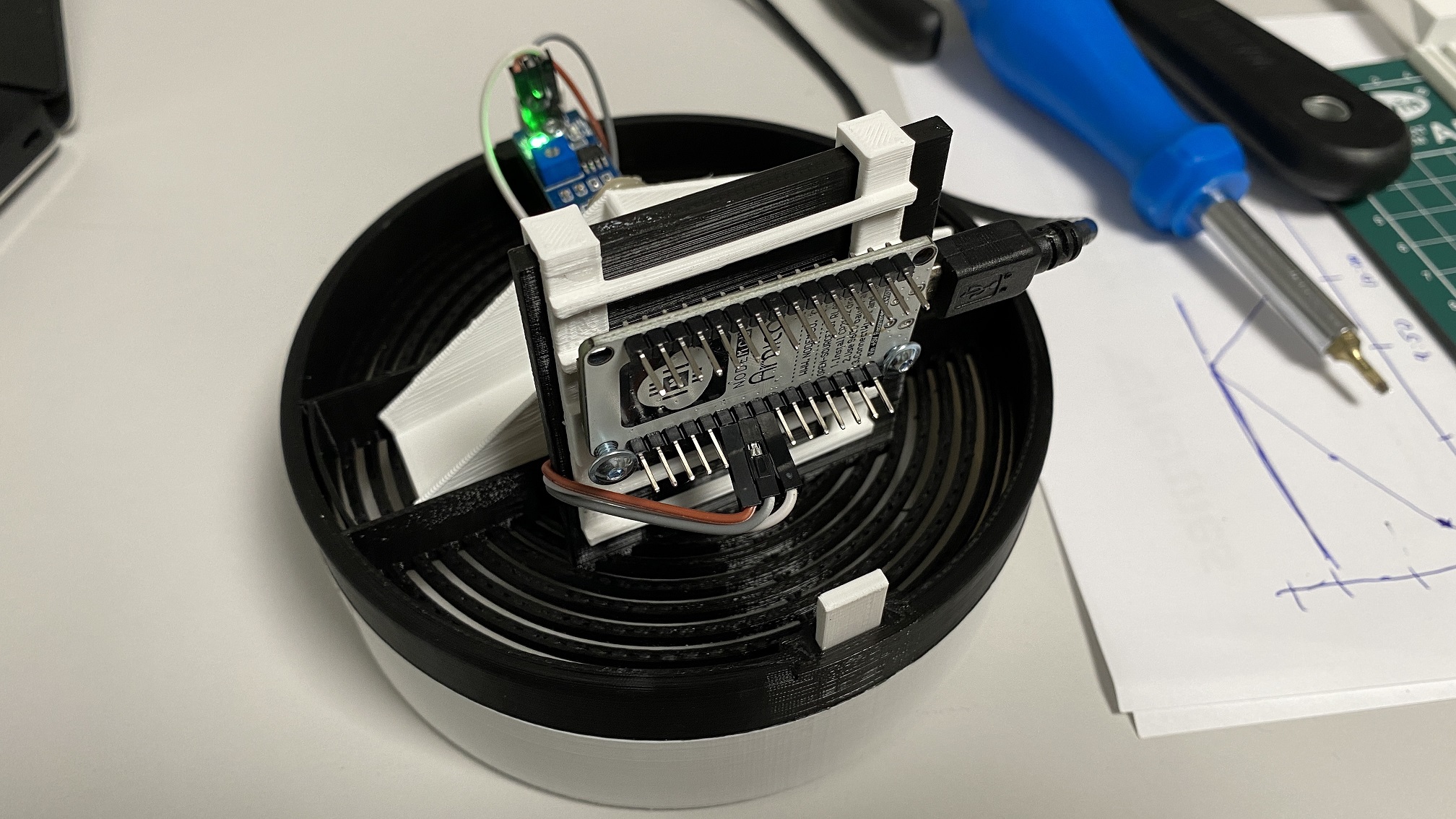

Auf der anderen Seite werden die Jumperkabel mit den ESP8266 verbunden. Je nachdem welches Modell du verwendest, kann die Pin Belegung unterschiedlich sein. Jedenfalls wird GND (Sensor) an GND vom ESP8266 angeschlossen, VCC (Sensor) an 3V3 (ESP) und D0 (Sensor) an D5 (ESP8266).

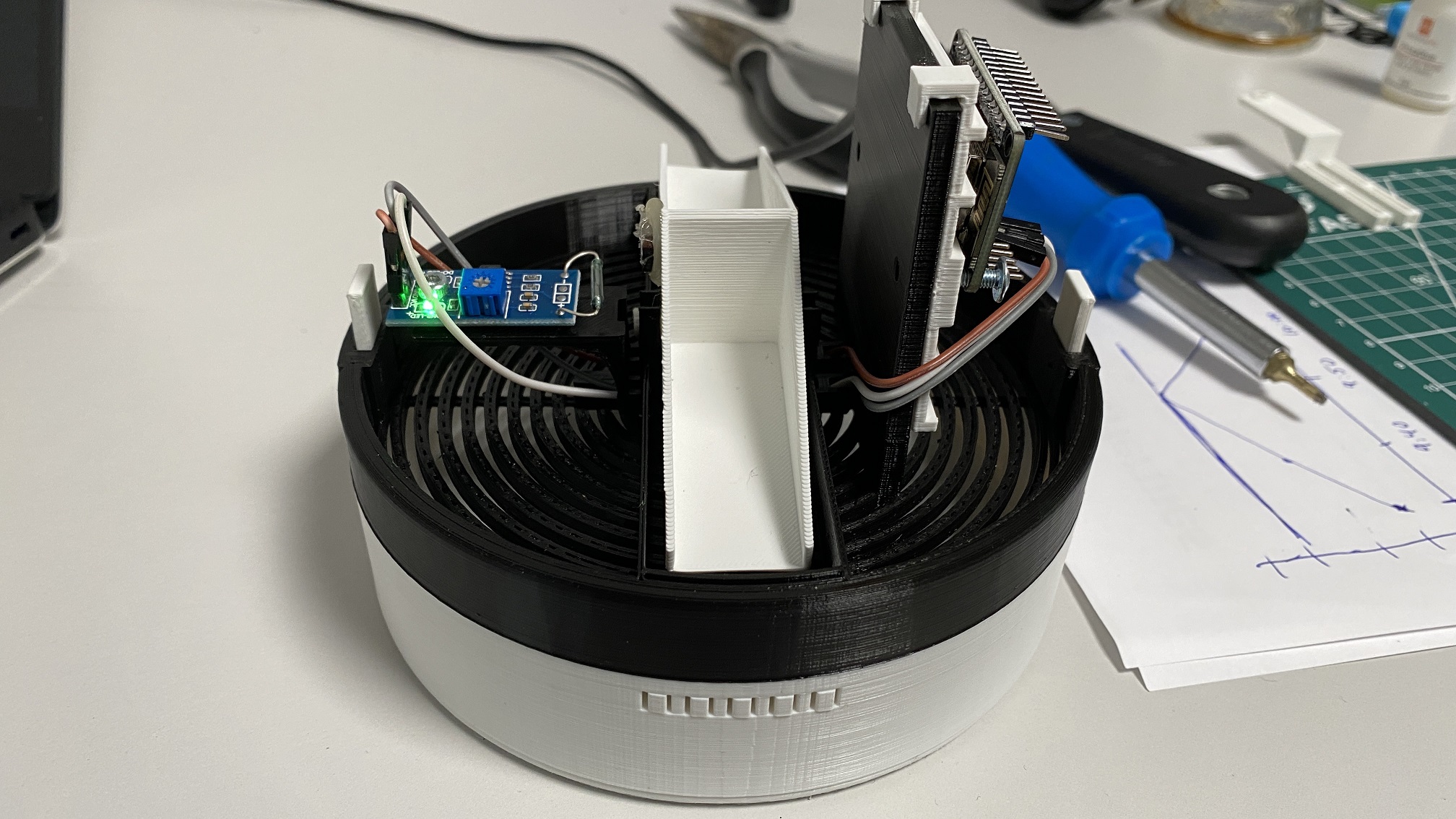

Nun kannst du den ESP8266 bereits an den Strom anschlieĂen. Wir möchten erreichen, dass die LED des Sensors nur leuchtet, wenn die Wippe auf einer Seite ist. HierfĂŒr musst du ggf. den Drehwiederstand etwas justieren und die AbstĂ€nde zwischen Sensor und Magnet etwas Ă€ndern. Jedes Wippen soll eine Ănderung des Status erzeugen.
Hast du das erreicht, können wir das Oberteil bereits aufsetzten. Nur noch die Programmierung fehlt, welche wir anschlieĂend vornehmen.
Zu guter Letzt können wir die OberflĂ€che noch z.B. mit Wachs begieĂen, sodass das Wasser besser in die Mitte flieĂt.
Â
Software auf den ESP8266 ĂŒbertragen
Um den Code, der die Regenmenge bestimmt, auf den ESP8266 ĂŒbertragen zu können, benötigen wir die Arduino IDE. Diese muss fĂŒr den ESP8266 angepasst werden (Details dazu findest du hier).
Ăffne ein neues Fenster und fĂŒge folgenden Code ein:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 |
#include <Arduino.h> #include <ESP8266WiFi.h> #include <PubSubClient.h> #define USE_SERIAL Serial   const char* WIFISSID = "Wifi Name"; // SSID name const char* WIFIPASS = "Wifi Passwort"; // password const char* MQTT_BROKER = "192.168.1.220"; // IP of the MQTT Broker const char* MQTT_CHANNEL = "/RainDrop/data"; // in which Channel should the results be published const char* MQTT_CLIENT_NAME = "ESP8266ClientRain1";  bool firstLoop = true; // Indicates that this is the first loop  int triggerPin = 14;    // The stick reading about it tipped. int totalCount  = 0;    // a simple calculator that adds how many tipping it has done since its start.  const char* mmPerSquareMeter = "0.094175";// 1.25 ml per dipper change, 94.175 ml per m^2 (=1.25*75.34), = 0.094175mm/m^2                                           // diameter of raingauge is about 130mm, r = 65mm, surface = pi*r^2 = 132.73 cm^2                                           // therefore per m^2 (=10000cm^2) we have a factor of about 75.34  bool lastState = false;    // Specifies which mode was last time. bool currentState = false; // Specifies the state of the loop now unsigned long lastChanged = 0; // when did we change the status the last time  WiFiClient espClient; PubSubClient client(espClient); long lastMsg = 0; char msg[50]; int value = 0;   void setup() {     Serial.begin(115200);     setup_wifi();     client.setServer(MQTT_BROKER, 1883); } void setup_wifi() {     delay(10);     Serial.println();     Serial.print("Connecting to ");     Serial.println(WIFISSID);     WiFi.begin(WIFISSID, WIFIPASS);     while (WiFi.status() != WL_CONNECTED) {         delay(500);         Serial.print(".");     }     Serial.println("");     Serial.println("WiFi connected");     Serial.println("IP address: ");     Serial.println(WiFi.localIP()); }  void reconnect() {   // Loop until we're reconnected   while (!client.connected()) {     Serial.print("Attempting MQTT connection...");     // Attempt to connect     // If you do not want to use a username and password, change next line to     if (client.connect(MQTT_CLIENT_NAME)) {     //if (client.connect(MQTT_CLIENT_NAME, mqtt_user, mqtt_password)) {       Serial.println("connected");     } else {       Serial.print("failed, rc=");       Serial.print(client.state());       Serial.println(" try again in 5 seconds");       // Wait 5 seconds before retrying       delay(5000);     }   } }  void loop() {      // connect to MQTT broker     if (!client.connected()) {         reconnect();     }     client.loop();       int currentState = digitalRead(triggerPin);     if (firstLoop){         lastState = currentState;         firstLoop = false;      // Sets that it has now run the startup.      };  //  If it is the first startup then it should not send a dump         // Checks the value of the stick, translates it to a bool value.     if (currentState == 1){currentState = true;} else {currentState = false;}      // Checks whether the previous loop has the same loop as the current loop. Will not go into this first loop.     if (lastState != currentState){        lastState = currentState;             // between two changes, there should be 1 sec difference       if ((millis() - lastChanged) > 1000 ) {         totalCount++;         lastChanged = millis();           client.publish(MQTT_CHANNEL, mmPerSquareMeter );           Serial.print("Number of times:");         Serial.println(totalCount);       }     }          delay(150);        // small delay to avoid false readings.  }  |
Hier musst du noch deine Wifi-Daten anpassen (Zeilen 7-8). Danach kannst du die Datei speichern und auf den ESP hochladen.

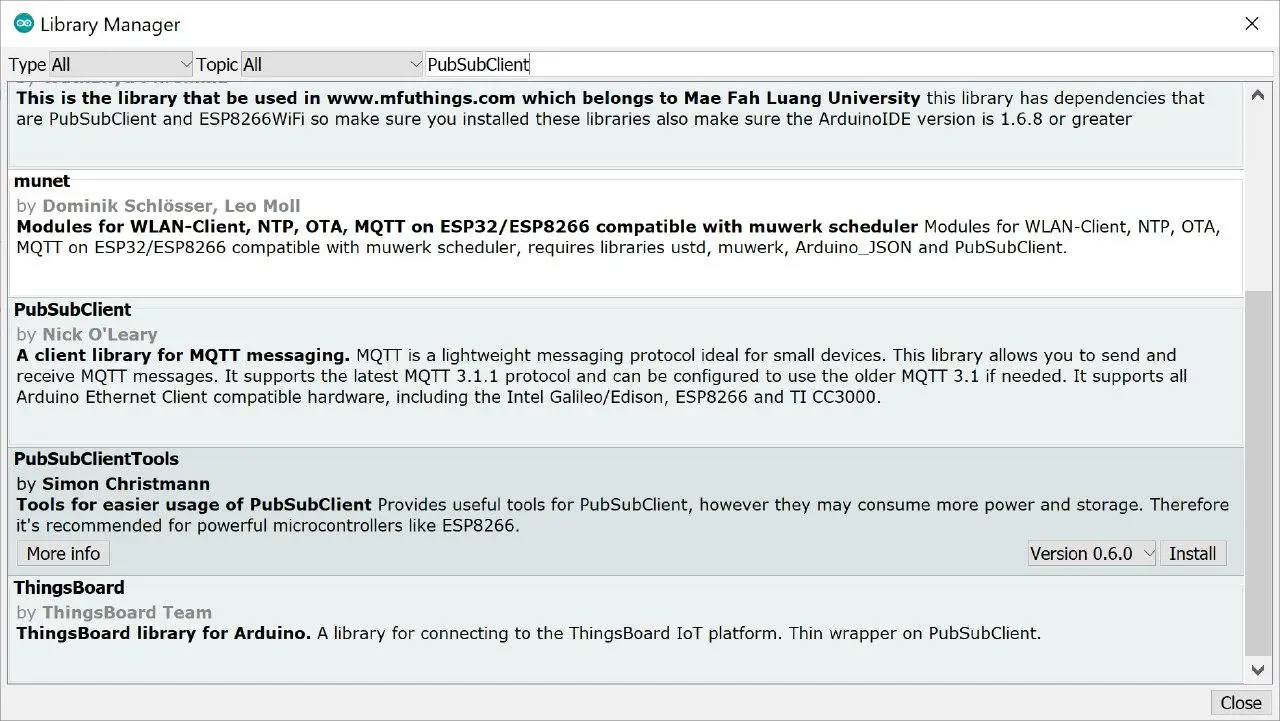

In diesem Beispiel wird davon ausgegangen, dass ein MQTT Server verfĂŒgbar ist und an diesen unsere Daten gesendet werden können. HierfĂŒr nutzen wir den PubSubClient. Du kannst ihn folgendermaĂen installieren: Sketch -> Include Library -> Manage Libraries -> nach âPubSubClientâ (Nick OâLeary) suchen und installieren:
Â
Manueller Regensensor Test
Um den ESP8266 Regensensor auf seine FunktionalitĂ€t zu ĂŒberprĂŒfen, können wir eine bekannte Menge Wasser nehmen (z.B. 100ml) und dieses langsam in die Ăffnung gieĂen. Jedes Mal, wenn es âklacktâ (die Wippe verĂ€ndert ihre Position), sind 1,25ml durchgelaufen. Um die Ănderungen z.B. in OpenHAB sichtbar zu machen, können wir diesem Tutorial folgen.
In meinem Test habe ich die Wassermenge gemessen, bis die Wippe die Position gewechselt hat. Du kannst dies nachmessen oder meine Werte ĂŒbernehmen. Der Niederschlag pro Quadratmeter in Milliliter (ml) wird entsprechend der KreisflĂ€che berechnet. Sofern du ein modifiziertes Objekt nutzt, muss die Rechnung angepasst werden (Î *rÂČ), wobei der Radius (r) hier ~130 mm ist.
