• Erste Schritte
  • Hardware & GPIO
  • Projekte
  • Software
    • Webserver
  • Arduino & ESP8266
  • Hausautomatisierung
  • Sonstiges
    • News
Facebook Twitter YouTube
Tutorials for Raspberry Pi Tutorials for Raspberry Pi
  • Einstieg
    • Erste Schritte
      • Raspberry Pi 3 Einstieg - Starter KitWas brauche und wie starte ich? – Raspberry Pi Einstieg
    • Einrichtung
      • microsd_karte_menuRaspbian Betriebssystem auf eine SD Karte flashen – Einfach & Schnell
      • wlanbluetooth_menuWLAN und Bluetooth einrichten – Raspberry Pi 4
      • wifi_menuWLAN Stick installieren und einrichten – Alternative
      • bash_menuSSH Zugriff einrichten via Putty – Kommandozeilen Zugriff
      • rdp_menuRemotedesktop Verbindung aufbauen – Fernsteuerung
    • Einsteiger Projekte
      • Sinnvolles Raspberry Pi Zubehör
      • 15 Raspberry Pi Projekte für Anfänger
      • Ampelschaltung mit GPIOs
      • GPIOs mit Port Expander erweitern
      • Elektronischer Würfel
      • 13 tolle Projekte für Kinder und Jugendliche
      • Roboter selber bauen
      • In Visual Studio Code mit C++ programmieren
      • Wünsch dir ein Tutorial
    • Programmieren lernen
      • Teil 1: Einführung
      • Teil 2: GPIOs steuern
      • Teil 3: GUI erstellen
      • Teil 4: PWM
      • C# GUI Apps entwickeln
  • Hardware & GPIO
    • 50 der wichtigsten Raspberry Pi Sensoren und Module – Aufgelistet mit Links zu den TutorialsRaspberry Pi Sensoren
    • Beliebte Tutorials
      • Raspberry Pi Luftfeuchtigkeit/Temperatur SensorLuftfeuchtigkeit und Temperatur messen
      • Raspberry Pi WS2801B RGB LED Streifen anschließen und steuernWS2801 RGB LED Streifen anschließen und steuern
      • Raspberry Pi Funksteckdosen (433Mhz)Raspberry Pi Funksteckdosen (433Mhz)Funksteckdosen (433MHz) steuern
      • Raspberry Pi Relais ModulRaspberry Pi: Relais-Schalter per GPIO steuern
      • Raspberry Pi Servo MotorRaspberry Pi Servo Motor Steuerung
      • Amazon-Alexa-deutsch-auf-dem-Raspberry-Pi-installierenAmazon Alexa (Deutsch) auf dem installieren
      • Entfernung messen mit Ultraschallsensor HC-SR04 – Raspberry PiEntfernung messen mit Ultraschallsensor HC-SR04
      • 71-M-PU7vML.-S3L1500-Raspberry Pi’s über 433 MHz Funk kommunizieren
      • Raspberry Pi PIR Motion SensorBewegungsmelder PIR anschließen und steuern
      • Raspberry Pi USB Boot per Stick oder SSD Festplatte einrichtenUSB Boot per Stick oder SSD Festplatte
      • Analog
        • Raspberry Pi MCP3008 ADCMCP3008: Am Raspberry Pi analoge Signale auslesen
        • Raspberry Pi Gas Sensor MQ-2Raspberry Pi Gas Sensor (MQ-X) konfigurieren und auslesen
        • Raspberry Pi PulsmesserRaspberry Pi Pulsmesser: Herzfrequenz messen
        • Joystick am Raspberry Pi benutzen (mit MCP3008)Joystick am Raspberry Pi benutzen (mit MCP3008)
        • infrarot sharp distance senserInfrarot Abstandsmessung mit dem Raspberry Pi
        • Raspberry Pi Drehregler - Rotary EncoderKY040 Drehregler als Lautstärkeregler für den Raspberry Pi
        • Easpberry Pi Soil SensorBodenfeuchtigkeit mit dem Raspberry Pi messen
        • Raspberry Pi KeypadRaspberry Pi Keypad anschließen – Codeschloss
        • Raspberry Pi door sensorÜberwachung von Fenstern und Türen mit dem Raspberry Pi und Reed-Relais
        • Raspberry Pi Fotowiderstand HelligkeitssensorFotowiderstand (Helligkeitssensor) am Raspberry Pi
        • Raspberry Pi Waage selber bauen (mit Gewichtssensor HX711)Raspberry Pi Waage selber bauen (mit Gewichtssensor HX711)
      • Funk
        • 71-M-PU7vML.-S3L1500-Raspberry Pi’s über 433 MHz Funk kommunizieren lassen
        • Remote Control Raspberry Pi 433Mhz Radio TransmitterRaspberry Pi mit 433Mhz Funksender fernsteuern
        • Raspberry Pi Funksteckdosen (433Mhz)Raspberry Pi Funksteckdosen (433Mhz)Raspberry Pi Funksteckdosen (433MHz) steuern
        • Raspberry Pi MiFlora - Xiaomi Pflanzensensor in OpenHAB einbindenMiFlora – Xiaomi Pflanzensensor ins Smart Home einbinden
        • Raspberry Pi RFID RC522 TüröffnerRaspberry Pi RFID RC522 Tags auslesen (NFC)
        • Funkkommunikation zwischen Raspberry Pi's und Arduinos (2.4 GHz)Funkkommunikation (2.4 GHz): Arduino & Raspberry Pi
        • Raspberry Pi Radio ReceiverRaspberry Pi als Radioempfänger benutzen
        • Raspberry Pi Xbox 360 Wireless ControllerRaspberry Pi mittels Xbox 360 Controller steuern
        • Raspberry Pi GSM Modul - Huawei Internet SticksRaspberry Pi GSM Modul – Mobiles Internet
        • Raspberry Pi Bluetooth DatentransferRaspberry Pi Bluetooth Datentransfer zum Smartphone
      • Infrarot & Laser
        • Raspberry Pi Infrarot FernbedienungRaspberry Pi: Per IR Remote Befehle ausführen
        • infrarot sharp distance senserInfrarot Abstandsmessung mit dem Raspberry Pi
        • Raspberry Pi Laser Lichtschranke für weite DistanzenRaspberry Pi Laser Lichtschranke für weite Distanzen
        • Infrarot Raspberry Pi FernbedienungInfrarot Steuerung einrichten
        • Raspberry Pi Infrarot Lichtschranke bauen und Geschwindigkeit messenRaspberry Pi Infrarot Lichtschranke bauen
        • Raspberry Pi Fotowiderstand HelligkeitssensorFotowiderstand (Helligkeitssensor) am Raspberry Pi
      • Temperatur & Navigation
        • Raspberry Pi Luftfeuchtigkeit/Temperatur SensorRaspberry Pi: Luftfeuchtigkeit und Temperatur messen
        • Measuring Temperature with a Raspberry Pi Temperature Sensor (1-Wire)Raspberry Pi Temperatursensor (1-Wire): Temperatur messen
        • Raspberry Pi BMP180 SensorRaspberry Pi und I2C Luftdrucksensor BMP180
        • Raspberry Pi RTC Real Time ClockReal Time Clock Modul steuern
        • Rotation und Beschleunigung mit dem Raspberry Pi messenRotation und Beschleunigung mit dem Raspberry Pi messen
        • Raspberry Pi GPS ModulRaspberry Pi GPS Ortungs- / Navigationsgerät bauen
        • Raspberry Pi Kompass selber bauenRaspberry Pi Kompass selber bauen (HMC5883L)
        • Kontaktlosen Infrarot-Temperatursensor MLX90614 am Raspberry Pi auslesenMLX90614 – Kontaktlos Temperaturen messen
      • Displays
        • Raspberrry Pi HD44780 I2CHD44780 LCD Display per I2C ansteuern
        • Raspbery Pi LCD DisplayRaspberry Pi LCD Display: 16×2 Zeichen anzeigen
        • DisplayTipps & Tricks zum offiziellen 7″ Raspberry Pi Touchscreen
        • Raspberry Pi TouchscreenTestbericht zum 7″ Raspberry Pi Touchscreen Display
        • LCD Touch Display (3.2″) am Raspberry PiLCD Touch Display (3.2″) am Raspberry Pi
        • tft lcd touch displayRaspberry Pi LCD Touch Display Teil 2 – Anpassungen
        • Raspberry Pi LED MAX7219 Dot Matrix – ProjektübersichtRaspberry Pi LED Matrix – Projektübersicht
        • Raspberry Pi 7 Segment Anzeige Kathode mit MAX7219Raspberry Pi: 7 Segment Anzeigen mit MAX7219 steuern (Kathode)
        • 7 Segment Anzeige (Anode) mit MAX7219 MAX7221 und Raspberry Pi7 Segment Anzeige mit MAX7219 am Raspberry Pi (Anode)
        • Raspberry Pi Tablet Raspad TestberichtRaspberry Pi Tablet „Sunfounder RasPad“ Testbericht
      • Motoren & Sonstige
        • Raspberry Pi Stepper Motor Control with L293D / ULN2003ARaspberry Pi Schrittmotor ansteuern
        • Raspberry Pi Servo MotorRaspberry Pi Servo Motor Steuerung
        • Raspberry Pi PCA9685 mehrere Servos gleichzeitig steuernMehrere Servo Motoren per Raspberry Pi steuern
        • Raspberry Pi PIR Motion SensorBewegungsmelder PIR anschließen und steuern
        • How to use a Raspberry Pi Fingerprint Sensor for AuthenticationRaspberry Pi Fingerprint Sensor zur Authentifizierung nutzen
        • Raspberry Pi Akku AdapterRaspberry Pi mit Akkus/Batterien betreiben
        • Entfernung messen mit Ultraschallsensor HC-SR04 – Raspberry PiEntfernung messen mit Ultraschallsensor HC-SR04
        • Raspberry Pi WS2801B RGB LED Streifen anschließen und steuernWS2801 RGB LED Streifen anschließen und steuern
        • Raspberry Pi WS2812 RGB LED StripWS2812 RGB LED Streifen per Raspberry Pi steuern
        • Raspberry Pi Überwachungskamera LivestreamÜberwachungskamera Livestream einrichten
        • NoIRAufnahmen mit dem offiziellen Kamera Modul
        • Raspberry Pi Zero - establishing an Ethernet connection (ENC28J60)Raspberry Pi Zero – Ethernet Verbindung
  • Software
    • Webserver Installation
      • apache2_menu25Teil 1 – Apache2
      • php_menu25Teil 2 – PHP 5
      • mysql_menu25Teil 3 – MySQL
      • phpmyadmin_menu25Teil 4 – phpMyAdmin
      • ftp_menu25Teil 5 – FTP Server
      • dns_menu25Teil 6 – DNS Server via No-IP
      • home_menu25Homeverzeichnis ändern
      • share_25Samba Server: Dateien im Netzwerk teilen
      • nodejs_menu25Node.js Webserver installieren und GPIOs schalten
      • ssl_menu25SSL Zertifikat kostenlos mit Let’s Encrypt
      • wordpress_25Eigenen WordPress-Server einrichten
      • cloud-25Nextcloud auf dem Raspberry Pi installieren
    • Entertainment
      • led_menu25Raspberry Pi Ambilight für alle Geräte mit OSMC selber bauen
      • amazon_menu25Amazon Alexa (Deutsch) auf dem Raspberry Pi installieren
      • controller_25Raspberry Pi RetroPie – Spielekonsole selber bauen
      • kodi_menu25Mediencenter Raspbmc als SmartTV mit dem Raspberry Pi
      • android_25Android TV Box zum selber bauen
      • apple-2316234_640Raspberry Pi als AirPlay-Empfänger
      • jukebox_menu25Raspberry Pi als Jukebox (Spotify, Soundcloud, TuneIn, uvm.)
      • steam_25Steam Spiele streamen
      • minecraft_menu25Raspberry Pi Minecraft Server
      • youtube_25YouTube Live Streaming einrichten
      • qr-code-tutorials-raspberrypi.de_25Raspberry Pi QR / Barcode Scanner
    • Fernsteuerung
      • rdp_menuRaspberry Pi Remotedesktop Verbindung
      • ssh_menu25SSH Zugriff einrichten via Putty (Windows)
      • vnc_menu25Raspberry Pi mittels VNC fernsteuern
      • welcome_menu25SSH Terminal Begrüßung ändern
      • telegram1_menu25Telegram Messenger auf dem RaspberryPi
      • telegram2_menu25Mit Telegram Messenger Raspberry Pi steuern
      • bluet_menu25Raspberry Pi Bluetooth Datentransfer zum Smartphone
      • alexa_voice_25Eigenen Raspberry Pi Alexa Skill bauen
      • microphone_25Sprachsteuerung selber bauen
      • mqtt_25MQTT Broker/Client Funkkommunikation
      • mail_25Vom Raspberry Pi Emails senden
      • twitter_25Per Twitter Bot Nachrichten posten
    • Weitere
      • loggen_menu25Sensordaten mit ThingSpeak loggen und auswerten
      • mysql_datalogger25Per lokaler MySQL Datenbank zum Raspberry Pi Datenlogger
      • opencv_menu25OpenCV auf dem Raspberry Pi installieren
      • arduino_menu30tWiringPi installieren & Pinbelegung (Raspberry Pi)
      • radio_menu25Raspberry Pi als Radio Sendestation
      • win10_menu25Windows 10 IoT auf dem Raspberry Pi installieren
      • printer_25Drucker einrichten und per Knopfdruck Bilder drucken
      • gsm_menu25Raspberry Pi GSM Modul – Mobiles Internet (LTE, 3G, UMTS)
      • autostart_menu25Autostart: Programm automatisch starten lassen
      • machine-learning-25Raspberry Pi Machine Learning erlernen
  • Projekte
      • roboter_menu30tRoboter
        • Raspberry Pi Roboter ProjektRaspberry Pi Roboter Projektübersicht
        • Raspberry Pi Roboter Bausatz fertigTeil 1: Zusammenbau
        • Raspberry Pi Roboter - Linien folgenTeil 2: Linien folgen lassen
        • Raspberry Pi Roboter per Infrarot Fernbedienung steuernTeil 3: Per Infrarot Fernbedienung steuern
        • Raspberry Pi Roboter: Ultraschall AutopilotTeil 4: Automatisch Hindernissen ausweichen
        • Raspberry Pi Roboter der eigenen Stimme folgen lassenTeil 5: Der eigenen Stimme folgen lassen
        • Raspberry Pi Roboter mit Xbox 360 Controller fernsteuernTeil 6: Mit Xbox 360 Controller Roboter fernsteuern
        • Raspberry Pi Robot Arm 6DOF6-Gelenkigen Roboter Arm am Raspberry Pi betreiben (6 DOF)
      • led_menu30LED Matrix
        • Raspberry Pi LED MAX7219 Dot Matrix – ProjektübersichtMAX7219 LED Matrix – Projektübersicht
        • 8×8 LED Dot Matrix Parts8×8 LED Matrix – Zusammenbau und Installation
        • Raspberry Pi Bibliothek für mehrzeilige m x n MAX7219 LED MatrizenBibliothek für mehrzeilige m x n MAX7219 LED Matrizen
        • Graphiken auf mehrzeiligen Raspberry Pi LED Matrizen zeichnenGraphiken auf mehrzeiligen Raspberry Pi LED Matrizen zeichnen
        • Pong auf MAX7219 Matrizen spielen (mit Joystick) – Raspberry PiPong auf MAX7219 Matrizen spielen (mit Joystick)
        • Snake auf Raspberry Pi MAX7219 Matrizen spielenSnake auf Raspberry Pi MAX7219 Matrizen spielen
        • 7 Segment Anzeige (Anode) mit MAX7219 MAX7221 und Raspberry Pi7 Segment Anzeige (Anode) mit MAX7219/MAX7221
        • Raspberry Pi 7 Segment Anzeige Kathode mit MAX7219Raspberry Pi: 7 Segment Anzeigen mit MAX7219 steuern (Kathode)
      • wetterstation_menu30Wetterstation
        • Raspberry Pi Wetterstation mit OpenHAB 2 bauenEigene Raspberry Pi Wetterstation mit OpenHAB 2 bauen
        • Raspberry Pi Luftfeuchtigkeit/Temperatur SensorLuftfeuchtigkeit und Temperatur messen
        • raspberry_pi_thingspeak_daten_loggenSensordaten mit ThingSpeak loggen und auswerten
        • Raspberry Pi BMP180 SensorRaspberry Pi und I2C Luftdrucksensor BMP180
        • Measuring Temperature with a Raspberry Pi Temperature Sensor (1-Wire)Raspberry Pi Temperatursensor (1-Wire): Temperatur messen
        • ESP8266 NodeMCU Außenposten-Wetterstation für den Raspberry PiESP8266 Wetterstation Außenposten für den Raspberry Pi
        • Raspberry Pi Gas Sensor MQ-2Raspberry Pi Gas Sensor (MQ-X) konfigurieren und auslesen
      • arduino_menu30tArduino & ESP8266
        • ESP8266 Microcontroller BoardEinführung & Programmierung des ESP8266 NodeMCU Boards
        • Raspberry Pi + ESP8266 NodeMCU: Per WLAN Daten sendenRaspberry Pi + ESP8266 NodeMCU: Per WLAN Daten senden
        • ESP8266 NodeMCU Außenposten-Wetterstation für den Raspberry PiESP8266 Wetterstation Außenposten für den Raspberry Pi
        • Mit dem NodeMCU ESP8266 433MHz Funksteckdosen steuernMit dem NodeMCU ESP8266 433MHz Funksteckdosen steuern
        • ESP8266 NodeMCU HD44780 LCD Display per I2C steuernNodeMCU ESP8266: HD44780 LCD Display per I2C steuern
        • ESP8266 Grafikdisplay: Am SSD1306 OLED per I2C Bilder & Text anzeigen
        • ESP8266 Google Maps API RoutenplanerESP8266 Google Maps API Routenplaner auf LCD anzeigen
        • 2000px-Arduino_Logo.svgRaspberry Pi und Arduino – Einführung
        • arduino unoArduino und Raspberry Pi miteinander kommunizieren lassen
        • Funkkommunikation zwischen Raspberry Pi's und Arduinos (2.4 GHz)Funkkommunikation zwischen Raspberry Pi’s und Arduinos (2.4 GHz)
        • NodeMCU: ESP8266 mit Solarpanel und Akku mit Strom versorgenNodeMCU: ESP8266 mit Solarzelle und Akku mit Strom versorgen
        • ESP8266 Access Point: Günstigen Wlan Repeater selber bauenESP8266 Access Point: Günstigen Wlan Repeater selber bauen
      • Mini Projekte
        • Raspberry Pi Gewächshaus automatisch selber bauenAutomatisches Raspberry Pi Gewächshaus selber bauen
        • Eigene Raspberry Pi Gartenbewässerung mit Webseite bauenEigene Gartenbewässerung mit Webseite bauen
        • Raspberry Pi Radio StationRaspberry Pi als Radio Sendestation verwenden
        • Raspberry Pi Radio ReceiverRaspberry Pi als Radioempfänger benutzen (Autoradio, Car PC)
        • spotify-logo-primary-horizontal-dark-background-rgbRaspberry Pi als Jukebox (Spotify, Soundcloud, TuneIn, uvm.) – Online Radio
        • Raspberry Pi RetroPie Guide - SNES Classic Spielekonsole selber bauenRaspberry Pi RetroPie Guide – SNES Spielekonsole bauen
        • Android + Raspberry Pi: Funksteckdosen App BedienungRaspberry Pi + Android/iOS: Funksteckdosen per App schalten
        • Indirekte Deckenbeleuchtung selber bauen mit farbigem LED LichtIndirekte Deckenbeleuchtung selber bauen mit farbigem LED Licht
  • Sonstiges
    • Wünsch dir ein Tutorial
    • News
    • Reviews
      • Pi Cap – Kapazitives Raspberry Pi Erweiterungsboard
      • Raspberry Pi Tablet „Sunfounder RasPad“ – Testbericht & Einrichtung
      • Testbericht zum 7″ Raspberry Pi Touchscreen Display
      • CrowPi 2 Testbericht: Laptop & Lern-Kit für Kinder
      • Daten auf dem Wio Terminal LCD Screen anzeigen
    • Raspberry Pi Zero
      • Offizielles 5$ Raspberry Pi Zero Modul vorgestellt
      • Raspberry Pi Zero – Ethernet Verbindung herstellen (ENC28J60)
      • Raspberry Pi: WS2801 RGB LED Streifen anschließen und steuern
  • Hausautomation
    • OpenHAB
      • steckdose_25Sonoff S20 Wifi Steckdose steuern
      • wireless_25Funksteckdosen (433 MHz) schalten
      • schalter_25Relais steuern (Rollladen, Lichter, etc.)
      • wetterstation_menu30Wetterstation mit OpenHAB 2 bauen
      • ws28_25WS28xx RGB LED Streifen steuern
      • touchscreen_25Touchscreen Panel bei Näherung aktivieren
      • mqtt_25MQTT Datenabfrage: Raspberry Pi an ESP8266
      • spotify_25Remote Spotify Player im Smart Home
      • heizung_25eQ-3 Thermostat im Smart Home
    • Einführung
      • Raspberry Pi Smart Home OpenHAB installierenOpenHAB installieren & konfigurieren
      • Home Assistant auf dem Raspberry Pi – Erste Schritte
    • ESP8266 NodeMCU
      • esp8266_25Einführung & Programmierung
      • arduino_25ESP8266: Arduino IDE installieren
      • lcd_25NodeMCU HD44780 LCD
      • battery_25Batteriebetrieb via Deep-Sleep
      • wifi_menuPer WLAN Daten senden
      • wetterstation_menu30Wetterstation Außenposten
      • maps_25Google Maps Routenplaner
      • wireless_25NodeMCU Funksteckdosen steuern
      • mail_25Vom NodeMCU Emails versenden
      • rgb_25WS2812B LEDs am Smartphone steuern
      • solar_25ESP8266 Stromversorgung mit Solarzelle
    • Überwachung
      • Aufnahmen mit dem offiziellen Kamera Modul des Raspberry Pi
      • Raspberry Pi: Überwachungskamera Livestream einrichten
      • mailbox_25Briefkasten Sensor – Email Benachrichtigung bei neuer Post
      • Raspberry Pi Überwachungskamera mit Webcam betreiben
      • Überwachung von Fenstern und Türen mit dem Raspberry Pi und Reed-Relais
      • ESP32 Cam Livestream Tutorial für Kamera Modul
    • Raspberry Pi + Android: Benachrichtigungen von Bewegungsmelder
    • Raspberry Pi + Android/iOS: Funksteckdosen per App schalten
    • Raspberry Pi + Android: Schwenkbarer Kamera-Livestream
      • Smart Home
        • Amazon Alexa (Deutsch) auf dem Raspberry Pi installieren
        • Raspberry Pi Funksteckdosen (433MHz) steuern – Tutorial
        • Raspberry Pi Sprachsteuerung selber bauen (Hausautomatisierung)
  • Englisch
  • Französisch
Tutorials for Raspberry Pi Tutorials for Raspberry Pi
Home»Hardware & GPIO»Raspberry Pi Kompass selber bauen (HMC5883L)

Raspberry Pi Kompass selber bauen (HMC5883L)

Facebook Twitter LinkedIn Tumblr Email Reddit
Raspberry Pi Kompass selber bauen
Teilen
Facebook Twitter LinkedIn Email Tumblr Reddit Telegram WhatsApp

Neben der Nutzung als GPS Ortungssystem kann man mit dem HMC5883L Modul auch einen Raspberry Pi Kompass bauen. Dieser gibt jeweils den Winkel, in dem er sich gerade befindet an. Das HMC5883L Kompass-Modul kann per I2C angesprochen werden, wie viele andere Sensoren auch. Zusammen mit dem Rotationssensor lassen sich komplette Lage- und Positionssysteme bauen.

In diesem Tutorial wollen wir also unseren eigenen elektronischen Raspberry Pi Kompass konfigurieren, sodass er immer die Abweichung (in Grad) zum Norden hin anzeigt.



Kompass Bauteile

Raspberry Pi Kompass Modul HMC5883L
Raspberry Pi Kompass Modul HMC5883L

In diesem Tutorial habe ich folgende Bauteile benutzt:

  • Raspberry Pi 3
  • HMC5883L / GY-271
  • Female-Female Jumper Kabel

Zur Visualisierung kann z.B. ein Servo Motor genutzt werden, der in die entsprechende Richtung zeigt und so die Kompassnadel nachstellt. Ich habe so etwas ähnliches bereits einmal mit einem Xbox 360 Controller gebaut, was als Inspiration dienen könnte.



Raspberry Pi Kompass Anschluss

Das HMC5883L Modul hat i.d.R. fünf Anschlüsse, wovon wir allerdings nur vier benötigen. Der „DRDY“ bzw. „RDY“ Abschluss bleibt frei.

Die restlichen vier Pins des Sensors werden wie folgt an den Pi angeschlossen: VCC -> 3.3V (Pin 1), GND -> GND (Pin 6), SCL -> GPIO3 (Pin 5), SDA -> GPIO2 (Pin 3). Manche Sensoren haben sechs Pins. Falls du einen solchen (mit 3vo und VIN) hast, werden beide an den 3.3V Pin des Pi’s angeschlossen.

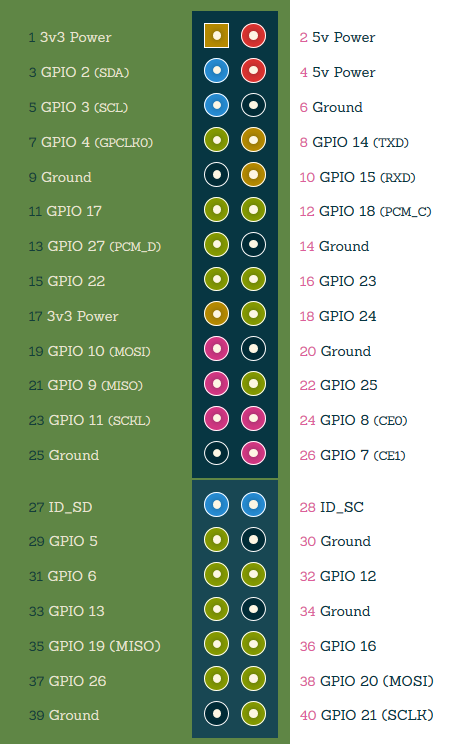

Eine Übersicht der Pin Belegung am Raspberry Pi findest du hier. Schematisch sieht die Verbindung zum Raspberry Pi folgendermaßen aus:

Raspberry Pi HMC5883L Steckplatine
Achte auf die Beschriftung der Sensorpins!

Hinweis: Da die Frage des Öfteren vorkam, möchte ich darauf hinweisen, dass man auch mehrere I²C Geräte gleichzeitig am Raspberry Pi betreiben kann. Dazu werden die Anschlüsse (SDA, SCL) parallel angeschlossen. Die Erkennung des Moduls erfolgt über die feste Hardware Adresse (mehr dazu unten). Es können nur nicht zwei Geräte mit identischer I2C Adresse betrieben werden. Bei vielen Sensoren kann man aber durch Jumper Kabel auf der Platine die Adresse ändern. Ist so etwas gewünscht, empfehle ich einen Blick ins Datenblatt.



Raspberry Pi Kompass – Vorbereitung

Bevor wir den Kompass nutzen können, werden einige Softwarepakete benötigt. Unter anderem muss der git Client, die I2C Tools sowie Python3 intalliert sein. Dazu öffnen wir das SSH Terminal und geben folgendes ein:

sudo apt-get install git i2c-tools python-smbus python3 python-pip python-virtualenv python3-setuptools

Nach der erfolgreichen Installation muss I2C noch freigeschaltet werden, falls nicht bereits geschehen. Gib dazu in der Kommandozeile ein:

sudo raspi-config

Unter „Advanced Options“ > „I2C“ aktivierst du es.

Sofern das Kompassmodul bereits angeschlossen ist, können wir bereits schauen, ob er erkannt wird. Gib dazu sudo i2cdetect -y 1 ein. Die Ausgabe sollte wie folgt aussehen:

pi@raspberrypi:~ $ sudo i2cdetect -y 1
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- 1e --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --

Falls nichts erkannt wurde, solltest du die Verbindung des Sensors überprüfen.



Normalerweise müssen Root-Rechte zum Auslesen des I²C Bus vorhanden sein. Da die später genutzte Bibliothek diese aber nicht hat, müssen wir dies erst freischalten. Dazu erstellen wir eine Datei

sudo nano /etc/udev/rules.d/99-i2c.rules

mit folgendem Inhalt:

SUBSYSTEM=="i2c-dev", MODE="0666"

Mit STRG+O speichern wir diese und mit STRG+X beenden wir den Editor und kehren zurück ins Terminal.



Raspberry Pi Kompass Bibliothek (HMC5883L) einrichten

Um das Kompass Modul nutzen zu können, benötigen wir zwei Python 3 Bibliotheken, die wir nun installieren:

git clone https://github.com/quick2wire/quick2wire-python-api
cd quick2wire-python-api

Hierin befinden sich einige Dateien, die wir der Python-Pfad Variablen hinzufügen müssen. Solltest du den Ordner umbenannt oder in einem anderen Verzeichnis haben, kannst du dir mit pwd anzeigen lassen, in welchem Ordner du dich befindest. Um den Python-Pfad zu aktualisieren, bearbeiten wir die Profiles-Datei:

sudo nano /etc/profile

Ganz oben fügen diese beiden Zeilen hinzu (Pfad ggf. anpassen):

export QUICK2WIRE_API_HOME=/home/pi/quick2wire-python-api
export PYTHONPATH=$PYTHONPATH:$QUICK2WIRE_API_HOME

Nach dem Speichern der Datei starten wir den Pi neu.

sudo reboot



Nachdem wir uns wieder per SSH verbinden haben, überprüfen wir noch schnell, ob der Pfad nun gesetzt wurde:

echo $PYTHONPATH

Dieser sollte nun unseren angegebenen Pfad enthalten. Außerdem sollte ein I2C Gerät erkannt werden (Kompassmodul muss angeschlossen sein):

ls /dev/i2c-*

Die angezeigte Nummer musst du dir merken, da sie gleich gebraucht wird (bei mir ist es 1).

Zurück im Verzeichnis der Bibliothek können wir nun die Installation starten:

cd quick2wire-python-api
sudo python3 setup.py install

Nun können wir auch endlich die eigentliche Bibliothek installieren, welche den HMC5883L Kompass auslesen kann.

git clone https://bitbucket.org/thinkbowl/i2clibraries.git

Hier sind auch weitere I2C Bibliotheken wie u.a. für den ITG-3205, ADXL345 und LCD Displays vorhanden.

Falls du möchtest, kannst du den Pfad der Bibliotheken auch der Pythonpfad-Variable hinzufügen (analog zum oben gezeigtem).





Raspberry Pi Kompass testen

Nun wird es Zeit, dass wir den elektrischen Kompass testen. Dazu rufen wir die Python3 Konsole auf:

sudo python3

Im folgenden sind einige Beispielcodes, die die Funktionen beschreiben. Sollte dein I2C Gerät nicht die Nummer 1 haben (wie bei mir), Musst du dies in Zeile 3 anpassen.

Python
1
2
3
4
5
6
7
8
from i2clibraries import i2c_hmc5883l

hmc5883l = i2c_hmc5883l.i2c_hmc5883l(1)

hmc5883l.setContinuousMode()
hmc5883l.setDeclination(2, 15)

print(hmc5883l)

Die Deklination solltest du für höchstmögliche Genauigkeit setzen (Zeile 6). Bei mir beträgt diese 2° und 15′ (Bogeminuten). Die „Magnetic Declination“ ist an jedem Ort unterschiedlich und kann z.B. über diese Seite herausgefunden werden.

In dem Beispiel interessiert uns der letzte Wert,  welcher auch über hmc5883l.getHeadingString() ausgelesen werden kann. Ein Wert von 0 bedeutet, dass der Sensor gerade in Richtung Norden zeigt.



Axen auslesen

Neben dem Winkel ist es auch möglich die Rotation der Axen auszulesen:

Python
1
2
3
4
5
6
7
8
from i2clibraries import i2c_hmc5883l

hmc5883l = i2c_hmc5883l.i2c_hmc5883l(1)

hmc5883l.setContinuousMode()

# To scaled axes
(x, y, z) = hmc5883l.getAxes()



Leider ist die Website mit der kompletten Dokumentation inzwischen offline, aber kann glücklicherweise noch über die Wayback Machine aufgerufen werden.

GPS Kompass Navigation
Teilen Facebook Twitter Pinterest LinkedIn Tumblr Email
Vorheriger Beitrag13 tolle Raspberry Pi Projekte für Kinder und Jugendliche
Nächster Beitrag Expand Raspberry Pi GPIOs with I2C Port Expander

Ähnliche Beiträge

ESP32 TDS Sensor: Wasserqualität im Smart Home messen

ESP32 pH-Sensor – Automatische pH-Messung für Pool und Hydroponik

Home Assistant auf dem Raspberry Pi – Erste Schritte

How-To: Bluetooth Verbindung Zwischen ESP32 und Raspberry Pi’s

4 Kommentare

  1. Kurt Mühlemann am 2. November 2020 10:20

    Lieber Felix

    Ist diese Seite so neu oder findet sie so wenig Interessenten, dass ich den ersten Kommentar schreiben darf? Ich habe das Tutorial nachvollzogen und musste zuerst beim Befehl „pi@raspberrypi:~ $ sudo i2cdetect -y 1“ leer schlucken, denn die gefundene Adresse lautet bei mir Hex 0d statt Hex 1e.
    Meine Recherche auf dem Internet zeigte, dass das häufig vorkommt, weil über Ebay und Amazon Magnetsensoren unter dem Namen „HMC5883L / GY-271“ vertrieben werden, die nicht den HMC5883L-Chip sondern den chinesischen QMC5883L-Chip enthalten. Der echte (Honeywell) Chip ist mit L883 bezeichnet, der chinesische (unter Honeywell Lizenz) mit 5883.
    Die Unterschiede der beiden Chips sind unter https://belchip.by/sitedocs/10882.pdf zusammengefasst. Für die Software zum Modul mit dem QMC5883L verweise ich auf https://github.com/RigacciOrg/py-qmc5883l
    Viel Vergnügen beim Experimentieren mit Eurem elektronischen Kompass!

    Antworten
  2. Heinz am 25. Januar 2021 11:11

    Hallo Felix,
    mein Robotorauto würde ich gern mit einem Kompassmodul bestücken. Das Modul kann ich dank Deines tollen Tutorials ansprechen, leider steigt es in Zeile 3 mit folgender Fehlermeldung aus. Ich wäre dankbar wenn Sie mir weiterhelfen würden.
    Mit freundlichen Grüßen

    pi@raspberrypi:~$ python3 ko.py
    Traceback (most recent call last):
    File ko.py“, line 3, in
    hmc58831 = i2c_hmc58831.i2c_hmc58831 (1)
    file „/home/pi/quick2wire-pyhton-api/i2clibraries/i2c_hmc 58831.py“ line 29, in _init_
    self.setScale(gaus)
    file „/home/pi/quick2wire-pyhton-api/i2clibraries/i2c_hmc 58831.py“ line 76, in setScale
    self.setOption(self.ConfigurationRegisterB, self.scale_reg)
    file „/home/pi/quick2wire-pyhton-api/i2clibraries/i2c_hmc 58831.py“ line 87, in setOption
    self.bus.write_byte(register, options)
    file „/home/pi/quick2wire-pyhton-api/i2clibraries/i2c.py“ line 14, in write_byte
    writing_bytes(self.addr, *bytes))
    file „/home/pi/quick2wire-pyhton-api/i2clibraries/i2c.py“ line 78, in transaction
    ioctl(self.fd, I2C_RDWR, ioctl_arg)

    eingesetztes Modul: HMC5883L/GY-271

    Antworten
  3. Heinz am 28. Januar 2021 21:21

    Leider bekomme ich nie Rückmeldungen, mache ich etwas verkehrt?

    Antworten
  4. Andreas am 15. Februar 2021 23:14

    Hallo Heinz,

    deine Zeile 3:
    hmc58831 = i2c_hmc58831.i2c_hmc58831 (1)

    Den Fehler habe ich auch gemacht, es ist keine „1“, es ist ein „l“, also ein kleines „L“
    hmc5883l = i2c_hmc5883l.i2c_hmc5883l (1)
