• Erste Schritte
  • Hardware & GPIO
  • Projekte
  • Software
    • Webserver
  • Arduino & ESP8266
  • Hausautomatisierung
  • Sonstiges
    • News
Facebook Twitter YouTube
Tutorials for Raspberry Pi Tutorials for Raspberry Pi
  • Einstieg
    • Erste Schritte
      • Raspberry Pi 3 Einstieg - Starter KitWas brauche und wie starte ich? – Raspberry Pi Einstieg
    • Einrichtung
      • microsd_karte_menuRaspbian Betriebssystem auf eine SD Karte flashen – Einfach & Schnell
      • wlanbluetooth_menuWLAN und Bluetooth einrichten – Raspberry Pi 4
      • wifi_menuWLAN Stick installieren und einrichten – Alternative
      • bash_menuSSH Zugriff einrichten via Putty – Kommandozeilen Zugriff
      • rdp_menuRemotedesktop Verbindung aufbauen – Fernsteuerung
    • Einsteiger Projekte
      • Sinnvolles Raspberry Pi Zubehör
      • 15 Raspberry Pi Projekte für Anfänger
      • Ampelschaltung mit GPIOs
      • GPIOs mit Port Expander erweitern
      • Elektronischer Würfel
      • 13 tolle Projekte für Kinder und Jugendliche
      • Roboter selber bauen
      • In Visual Studio Code mit C++ programmieren
      • Wünsch dir ein Tutorial
    • Programmieren lernen
      • Teil 1: Einführung
      • Teil 2: GPIOs steuern
      • Teil 3: GUI erstellen
      • Teil 4: PWM
      • C# GUI Apps entwickeln
  • Hardware & GPIO
    • 50 der wichtigsten Raspberry Pi Sensoren und Module – Aufgelistet mit Links zu den TutorialsRaspberry Pi Sensoren
    • Beliebte Tutorials
      • Raspberry Pi Luftfeuchtigkeit/Temperatur SensorLuftfeuchtigkeit und Temperatur messen
      • Raspberry Pi WS2801B RGB LED Streifen anschließen und steuernWS2801 RGB LED Streifen anschließen und steuern
      • Raspberry Pi Funksteckdosen (433Mhz)Raspberry Pi Funksteckdosen (433Mhz)Funksteckdosen (433MHz) steuern
      • Raspberry Pi Relais ModulRaspberry Pi: Relais-Schalter per GPIO steuern
      • Raspberry Pi Servo MotorRaspberry Pi Servo Motor Steuerung
      • Amazon-Alexa-deutsch-auf-dem-Raspberry-Pi-installierenAmazon Alexa (Deutsch) auf dem installieren
      • Entfernung messen mit Ultraschallsensor HC-SR04 – Raspberry PiEntfernung messen mit Ultraschallsensor HC-SR04
      • 71-M-PU7vML.-S3L1500-Raspberry Pi’s über 433 MHz Funk kommunizieren
      • Raspberry Pi PIR Motion SensorBewegungsmelder PIR anschließen und steuern
      • Raspberry Pi USB Boot per Stick oder SSD Festplatte einrichtenUSB Boot per Stick oder SSD Festplatte
      • Analog
        • Raspberry Pi MCP3008 ADCMCP3008: Am Raspberry Pi analoge Signale auslesen
        • Raspberry Pi Gas Sensor MQ-2Raspberry Pi Gas Sensor (MQ-X) konfigurieren und auslesen
        • Raspberry Pi PulsmesserRaspberry Pi Pulsmesser: Herzfrequenz messen
        • Joystick am Raspberry Pi benutzen (mit MCP3008)Joystick am Raspberry Pi benutzen (mit MCP3008)
        • infrarot sharp distance senserInfrarot Abstandsmessung mit dem Raspberry Pi
        • Raspberry Pi Drehregler - Rotary EncoderKY040 Drehregler als Lautstärkeregler für den Raspberry Pi
        • Easpberry Pi Soil SensorBodenfeuchtigkeit mit dem Raspberry Pi messen
        • Raspberry Pi KeypadRaspberry Pi Keypad anschließen – Codeschloss
        • Raspberry Pi door sensorÜberwachung von Fenstern und Türen mit dem Raspberry Pi und Reed-Relais
        • Raspberry Pi Fotowiderstand HelligkeitssensorFotowiderstand (Helligkeitssensor) am Raspberry Pi
        • Raspberry Pi Waage selber bauen (mit Gewichtssensor HX711)Raspberry Pi Waage selber bauen (mit Gewichtssensor HX711)
      • Funk
        • 71-M-PU7vML.-S3L1500-Raspberry Pi’s über 433 MHz Funk kommunizieren lassen
        • Remote Control Raspberry Pi 433Mhz Radio TransmitterRaspberry Pi mit 433Mhz Funksender fernsteuern
        • Raspberry Pi Funksteckdosen (433Mhz)Raspberry Pi Funksteckdosen (433Mhz)Raspberry Pi Funksteckdosen (433MHz) steuern
        • Raspberry Pi MiFlora - Xiaomi Pflanzensensor in OpenHAB einbindenMiFlora – Xiaomi Pflanzensensor ins Smart Home einbinden
        • Raspberry Pi RFID RC522 TüröffnerRaspberry Pi RFID RC522 Tags auslesen (NFC)
        • Funkkommunikation zwischen Raspberry Pi's und Arduinos (2.4 GHz)Funkkommunikation (2.4 GHz): Arduino & Raspberry Pi
        • Raspberry Pi Radio ReceiverRaspberry Pi als Radioempfänger benutzen
        • Raspberry Pi Xbox 360 Wireless ControllerRaspberry Pi mittels Xbox 360 Controller steuern
        • Raspberry Pi GSM Modul - Huawei Internet SticksRaspberry Pi GSM Modul – Mobiles Internet
        • Raspberry Pi Bluetooth DatentransferRaspberry Pi Bluetooth Datentransfer zum Smartphone
      • Infrarot & Laser
        • Raspberry Pi Infrarot FernbedienungRaspberry Pi: Per IR Remote Befehle ausführen
        • infrarot sharp distance senserInfrarot Abstandsmessung mit dem Raspberry Pi
        • Raspberry Pi Laser Lichtschranke für weite DistanzenRaspberry Pi Laser Lichtschranke für weite Distanzen
        • Infrarot Raspberry Pi FernbedienungInfrarot Steuerung einrichten
        • Raspberry Pi Infrarot Lichtschranke bauen und Geschwindigkeit messenRaspberry Pi Infrarot Lichtschranke bauen
        • Raspberry Pi Fotowiderstand HelligkeitssensorFotowiderstand (Helligkeitssensor) am Raspberry Pi
      • Temperatur & Navigation
        • Raspberry Pi Luftfeuchtigkeit/Temperatur SensorRaspberry Pi: Luftfeuchtigkeit und Temperatur messen
        • Measuring Temperature with a Raspberry Pi Temperature Sensor (1-Wire)Raspberry Pi Temperatursensor (1-Wire): Temperatur messen
        • Raspberry Pi BMP180 SensorRaspberry Pi und I2C Luftdrucksensor BMP180
        • Raspberry Pi RTC Real Time ClockReal Time Clock Modul steuern
        • Rotation und Beschleunigung mit dem Raspberry Pi messenRotation und Beschleunigung mit dem Raspberry Pi messen
        • Raspberry Pi GPS ModulRaspberry Pi GPS Ortungs- / Navigationsgerät bauen
        • Raspberry Pi Kompass selber bauenRaspberry Pi Kompass selber bauen (HMC5883L)
        • Kontaktlosen Infrarot-Temperatursensor MLX90614 am Raspberry Pi auslesenMLX90614 – Kontaktlos Temperaturen messen
      • Displays
        • Raspberrry Pi HD44780 I2CHD44780 LCD Display per I2C ansteuern
        • Raspbery Pi LCD DisplayRaspberry Pi LCD Display: 16×2 Zeichen anzeigen
        • DisplayTipps & Tricks zum offiziellen 7″ Raspberry Pi Touchscreen
        • Raspberry Pi TouchscreenTestbericht zum 7″ Raspberry Pi Touchscreen Display
        • LCD Touch Display (3.2″) am Raspberry PiLCD Touch Display (3.2″) am Raspberry Pi
        • tft lcd touch displayRaspberry Pi LCD Touch Display Teil 2 – Anpassungen
        • Raspberry Pi LED MAX7219 Dot Matrix – ProjektübersichtRaspberry Pi LED Matrix – Projektübersicht
        • Raspberry Pi 7 Segment Anzeige Kathode mit MAX7219Raspberry Pi: 7 Segment Anzeigen mit MAX7219 steuern (Kathode)
        • 7 Segment Anzeige (Anode) mit MAX7219 MAX7221 und Raspberry Pi7 Segment Anzeige mit MAX7219 am Raspberry Pi (Anode)
        • Raspberry Pi Tablet Raspad TestberichtRaspberry Pi Tablet „Sunfounder RasPad“ Testbericht
      • Motoren & Sonstige
        • Raspberry Pi Stepper Motor Control with L293D / ULN2003ARaspberry Pi Schrittmotor ansteuern
        • Raspberry Pi Servo MotorRaspberry Pi Servo Motor Steuerung
        • Raspberry Pi PCA9685 mehrere Servos gleichzeitig steuernMehrere Servo Motoren per Raspberry Pi steuern
        • Raspberry Pi PIR Motion SensorBewegungsmelder PIR anschließen und steuern
        • How to use a Raspberry Pi Fingerprint Sensor for AuthenticationRaspberry Pi Fingerprint Sensor zur Authentifizierung nutzen
        • Raspberry Pi Akku AdapterRaspberry Pi mit Akkus/Batterien betreiben
        • Entfernung messen mit Ultraschallsensor HC-SR04 – Raspberry PiEntfernung messen mit Ultraschallsensor HC-SR04
        • Raspberry Pi WS2801B RGB LED Streifen anschließen und steuernWS2801 RGB LED Streifen anschließen und steuern
        • Raspberry Pi WS2812 RGB LED StripWS2812 RGB LED Streifen per Raspberry Pi steuern
        • Raspberry Pi Überwachungskamera LivestreamÜberwachungskamera Livestream einrichten
        • NoIRAufnahmen mit dem offiziellen Kamera Modul
        • Raspberry Pi Zero - establishing an Ethernet connection (ENC28J60)Raspberry Pi Zero – Ethernet Verbindung
  • Software
    • Webserver Installation
      • apache2_menu25Teil 1 – Apache2
      • php_menu25Teil 2 – PHP 5
      • mysql_menu25Teil 3 – MySQL
      • phpmyadmin_menu25Teil 4 – phpMyAdmin
      • ftp_menu25Teil 5 – FTP Server
      • dns_menu25Teil 6 – DNS Server via No-IP
      • home_menu25Homeverzeichnis ändern
      • share_25Samba Server: Dateien im Netzwerk teilen
      • nodejs_menu25Node.js Webserver installieren und GPIOs schalten
      • ssl_menu25SSL Zertifikat kostenlos mit Let’s Encrypt
      • wordpress_25Eigenen WordPress-Server einrichten
      • cloud-25Nextcloud auf dem Raspberry Pi installieren
    • Entertainment
      • led_menu25Raspberry Pi Ambilight für alle Geräte mit OSMC selber bauen
      • amazon_menu25Amazon Alexa (Deutsch) auf dem Raspberry Pi installieren
      • controller_25Raspberry Pi RetroPie – Spielekonsole selber bauen
      • kodi_menu25Mediencenter Raspbmc als SmartTV mit dem Raspberry Pi
      • android_25Android TV Box zum selber bauen
      • apple-2316234_640Raspberry Pi als AirPlay-Empfänger
      • jukebox_menu25Raspberry Pi als Jukebox (Spotify, Soundcloud, TuneIn, uvm.)
      • steam_25Steam Spiele streamen
      • minecraft_menu25Raspberry Pi Minecraft Server
      • youtube_25YouTube Live Streaming einrichten
      • qr-code-tutorials-raspberrypi.de_25Raspberry Pi QR / Barcode Scanner
    • Fernsteuerung
      • rdp_menuRaspberry Pi Remotedesktop Verbindung
      • ssh_menu25SSH Zugriff einrichten via Putty (Windows)
      • vnc_menu25Raspberry Pi mittels VNC fernsteuern
      • welcome_menu25SSH Terminal Begrüßung ändern
      • telegram1_menu25Telegram Messenger auf dem RaspberryPi
      • telegram2_menu25Mit Telegram Messenger Raspberry Pi steuern
      • bluet_menu25Raspberry Pi Bluetooth Datentransfer zum Smartphone
      • alexa_voice_25Eigenen Raspberry Pi Alexa Skill bauen
      • microphone_25Sprachsteuerung selber bauen
      • mqtt_25MQTT Broker/Client Funkkommunikation
      • mail_25Vom Raspberry Pi Emails senden
      • twitter_25Per Twitter Bot Nachrichten posten
    • Weitere
      • loggen_menu25Sensordaten mit ThingSpeak loggen und auswerten
      • mysql_datalogger25Per lokaler MySQL Datenbank zum Raspberry Pi Datenlogger
      • opencv_menu25OpenCV auf dem Raspberry Pi installieren
      • arduino_menu30tWiringPi installieren & Pinbelegung (Raspberry Pi)
      • radio_menu25Raspberry Pi als Radio Sendestation
      • win10_menu25Windows 10 IoT auf dem Raspberry Pi installieren
      • printer_25Drucker einrichten und per Knopfdruck Bilder drucken
      • gsm_menu25Raspberry Pi GSM Modul – Mobiles Internet (LTE, 3G, UMTS)
      • autostart_menu25Autostart: Programm automatisch starten lassen
      • machine-learning-25Raspberry Pi Machine Learning erlernen
  • Projekte
      • roboter_menu30tRoboter
        • Raspberry Pi Roboter ProjektRaspberry Pi Roboter Projektübersicht
        • Raspberry Pi Roboter Bausatz fertigTeil 1: Zusammenbau
        • Raspberry Pi Roboter - Linien folgenTeil 2: Linien folgen lassen
        • Raspberry Pi Roboter per Infrarot Fernbedienung steuernTeil 3: Per Infrarot Fernbedienung steuern
        • Raspberry Pi Roboter: Ultraschall AutopilotTeil 4: Automatisch Hindernissen ausweichen
        • Raspberry Pi Roboter der eigenen Stimme folgen lassenTeil 5: Der eigenen Stimme folgen lassen
        • Raspberry Pi Roboter mit Xbox 360 Controller fernsteuernTeil 6: Mit Xbox 360 Controller Roboter fernsteuern
        • Raspberry Pi Robot Arm 6DOF6-Gelenkigen Roboter Arm am Raspberry Pi betreiben (6 DOF)
      • led_menu30LED Matrix
        • Raspberry Pi LED MAX7219 Dot Matrix – ProjektübersichtMAX7219 LED Matrix – Projektübersicht
        • 8×8 LED Dot Matrix Parts8×8 LED Matrix – Zusammenbau und Installation
        • Raspberry Pi Bibliothek für mehrzeilige m x n MAX7219 LED MatrizenBibliothek für mehrzeilige m x n MAX7219 LED Matrizen
        • Graphiken auf mehrzeiligen Raspberry Pi LED Matrizen zeichnenGraphiken auf mehrzeiligen Raspberry Pi LED Matrizen zeichnen
        • Pong auf MAX7219 Matrizen spielen (mit Joystick) – Raspberry PiPong auf MAX7219 Matrizen spielen (mit Joystick)
        • Snake auf Raspberry Pi MAX7219 Matrizen spielenSnake auf Raspberry Pi MAX7219 Matrizen spielen
        • 7 Segment Anzeige (Anode) mit MAX7219 MAX7221 und Raspberry Pi7 Segment Anzeige (Anode) mit MAX7219/MAX7221
        • Raspberry Pi 7 Segment Anzeige Kathode mit MAX7219Raspberry Pi: 7 Segment Anzeigen mit MAX7219 steuern (Kathode)
      • wetterstation_menu30Wetterstation
        • Raspberry Pi Wetterstation mit OpenHAB 2 bauenEigene Raspberry Pi Wetterstation mit OpenHAB 2 bauen
        • Raspberry Pi Luftfeuchtigkeit/Temperatur SensorLuftfeuchtigkeit und Temperatur messen
        • raspberry_pi_thingspeak_daten_loggenSensordaten mit ThingSpeak loggen und auswerten
        • Raspberry Pi BMP180 SensorRaspberry Pi und I2C Luftdrucksensor BMP180
        • Measuring Temperature with a Raspberry Pi Temperature Sensor (1-Wire)Raspberry Pi Temperatursensor (1-Wire): Temperatur messen
        • ESP8266 NodeMCU Außenposten-Wetterstation für den Raspberry PiESP8266 Wetterstation Außenposten für den Raspberry Pi
        • Raspberry Pi Gas Sensor MQ-2Raspberry Pi Gas Sensor (MQ-X) konfigurieren und auslesen
      • arduino_menu30tArduino & ESP8266
        • ESP8266 Microcontroller BoardEinführung & Programmierung des ESP8266 NodeMCU Boards
        • Raspberry Pi + ESP8266 NodeMCU: Per WLAN Daten sendenRaspberry Pi + ESP8266 NodeMCU: Per WLAN Daten senden
        • ESP8266 NodeMCU Außenposten-Wetterstation für den Raspberry PiESP8266 Wetterstation Außenposten für den Raspberry Pi
        • Mit dem NodeMCU ESP8266 433MHz Funksteckdosen steuernMit dem NodeMCU ESP8266 433MHz Funksteckdosen steuern
        • ESP8266 NodeMCU HD44780 LCD Display per I2C steuernNodeMCU ESP8266: HD44780 LCD Display per I2C steuern
        • ESP8266 Grafikdisplay: Am SSD1306 OLED per I2C Bilder & Text anzeigen
        • ESP8266 Google Maps API RoutenplanerESP8266 Google Maps API Routenplaner auf LCD anzeigen
        • 2000px-Arduino_Logo.svgRaspberry Pi und Arduino – Einführung
        • arduino unoArduino und Raspberry Pi miteinander kommunizieren lassen
        • Funkkommunikation zwischen Raspberry Pi's und Arduinos (2.4 GHz)Funkkommunikation zwischen Raspberry Pi’s und Arduinos (2.4 GHz)
        • NodeMCU: ESP8266 mit Solarpanel und Akku mit Strom versorgenNodeMCU: ESP8266 mit Solarzelle und Akku mit Strom versorgen
        • ESP8266 Access Point: Günstigen Wlan Repeater selber bauenESP8266 Access Point: Günstigen Wlan Repeater selber bauen
      • Mini Projekte
        • Raspberry Pi Gewächshaus automatisch selber bauenAutomatisches Raspberry Pi Gewächshaus selber bauen
        • Eigene Raspberry Pi Gartenbewässerung mit Webseite bauenEigene Gartenbewässerung mit Webseite bauen
        • Raspberry Pi Radio StationRaspberry Pi als Radio Sendestation verwenden
        • Raspberry Pi Radio ReceiverRaspberry Pi als Radioempfänger benutzen (Autoradio, Car PC)
        • spotify-logo-primary-horizontal-dark-background-rgbRaspberry Pi als Jukebox (Spotify, Soundcloud, TuneIn, uvm.) – Online Radio
        • Raspberry Pi RetroPie Guide - SNES Classic Spielekonsole selber bauenRaspberry Pi RetroPie Guide – SNES Spielekonsole bauen
        • Android + Raspberry Pi: Funksteckdosen App BedienungRaspberry Pi + Android/iOS: Funksteckdosen per App schalten
        • Indirekte Deckenbeleuchtung selber bauen mit farbigem LED LichtIndirekte Deckenbeleuchtung selber bauen mit farbigem LED Licht
  • Sonstiges
    • Wünsch dir ein Tutorial
    • News
    • Reviews
      • Pi Cap – Kapazitives Raspberry Pi Erweiterungsboard
      • Raspberry Pi Tablet „Sunfounder RasPad“ – Testbericht & Einrichtung
      • Testbericht zum 7″ Raspberry Pi Touchscreen Display
      • CrowPi 2 Testbericht: Laptop & Lern-Kit für Kinder
      • Daten auf dem Wio Terminal LCD Screen anzeigen
    • Raspberry Pi Zero
      • Offizielles 5$ Raspberry Pi Zero Modul vorgestellt
      • Raspberry Pi Zero – Ethernet Verbindung herstellen (ENC28J60)
      • Raspberry Pi: WS2801 RGB LED Streifen anschließen und steuern
  • Hausautomation
    • OpenHAB
      • steckdose_25Sonoff S20 Wifi Steckdose steuern
      • wireless_25Funksteckdosen (433 MHz) schalten
      • schalter_25Relais steuern (Rollladen, Lichter, etc.)
      • wetterstation_menu30Wetterstation mit OpenHAB 2 bauen
      • ws28_25WS28xx RGB LED Streifen steuern
      • touchscreen_25Touchscreen Panel bei Näherung aktivieren
      • mqtt_25MQTT Datenabfrage: Raspberry Pi an ESP8266
      • spotify_25Remote Spotify Player im Smart Home
      • heizung_25eQ-3 Thermostat im Smart Home
    • Einführung
      • Raspberry Pi Smart Home OpenHAB installierenOpenHAB installieren & konfigurieren
      • Home Assistant auf dem Raspberry Pi – Erste Schritte
    • ESP8266 NodeMCU
      • esp8266_25Einführung & Programmierung
      • arduino_25ESP8266: Arduino IDE installieren
      • lcd_25NodeMCU HD44780 LCD
      • battery_25Batteriebetrieb via Deep-Sleep
      • wifi_menuPer WLAN Daten senden
      • wetterstation_menu30Wetterstation Außenposten
      • maps_25Google Maps Routenplaner
      • wireless_25NodeMCU Funksteckdosen steuern
      • mail_25Vom NodeMCU Emails versenden
      • rgb_25WS2812B LEDs am Smartphone steuern
      • solar_25ESP8266 Stromversorgung mit Solarzelle
    • Überwachung
      • Aufnahmen mit dem offiziellen Kamera Modul des Raspberry Pi
      • Raspberry Pi: Überwachungskamera Livestream einrichten
      • mailbox_25Briefkasten Sensor – Email Benachrichtigung bei neuer Post
      • Raspberry Pi Überwachungskamera mit Webcam betreiben
      • Überwachung von Fenstern und Türen mit dem Raspberry Pi und Reed-Relais
      • ESP32 Cam Livestream Tutorial für Kamera Modul
    • Raspberry Pi + Android: Benachrichtigungen von Bewegungsmelder
    • Raspberry Pi + Android/iOS: Funksteckdosen per App schalten
    • Raspberry Pi + Android: Schwenkbarer Kamera-Livestream
      • Smart Home
        • Amazon Alexa (Deutsch) auf dem Raspberry Pi installieren
        • Raspberry Pi Funksteckdosen (433MHz) steuern – Tutorial
        • Raspberry Pi Sprachsteuerung selber bauen (Hausautomatisierung)
  • Englisch
Tutorials for Raspberry Pi Tutorials for Raspberry Pi
Home»Arduino & ESP8266»Anleitung: Günstige ESP8266 Waage bauen (mit Gewichtssensor HX711)

Anleitung: Günstige ESP8266 Waage bauen (mit Gewichtssensor HX711)

Facebook Twitter LinkedIn Tumblr Email Reddit
Build ESP8266 Scale (Weight Sensor HX711)
Teilen
Facebook Twitter LinkedIn Email Tumblr Reddit Telegram WhatsApp

Heute werden wir eine DIY-Gewichtsmesswaage mit ESP8266 bauen. Die Entwicklung im Bereich eingebetteter Systeme hat es zu einem Kinderspiel gemacht, mit minimalem Zeit- und Kostenaufwand eine präzise und genaue Waage zu bauen. Selbst wenn du nur wenig oder gar kein Verständnis für Mikrocontroller wie die ESP8266-Entwicklungsboards oder NodeMCU hast, wirst du es ohne Schwierigkeiten schaffen. Wir werden eine Waage zur Gewichtsmessung mit einer Wägezelle, einem HX711 und einem ESP8266 Entwicklungsboard bauen.

Benötigte Komponenten

Wir benötigen die folgenden Dinge:

  1. ESP8266
  2. Arduino IDE
  3. USB-Kabel
  4. Wägezelle (10 kg oder je nach Wunsch)
  5. HX711 ADC für Wägezelle
  6. Breadboard
  7. Überbrückungsdrähte
  8. I2C LCD (HD44780)

Schaltungsaufbau

Schritt 1: Verbinde das HX711 mit der Wägezelle. Die Wägezelle hat vier Drähte mit den Farben rot, schwarz, grün und weiß. Schließe diese gemäß dem folgenden Schaubild an:

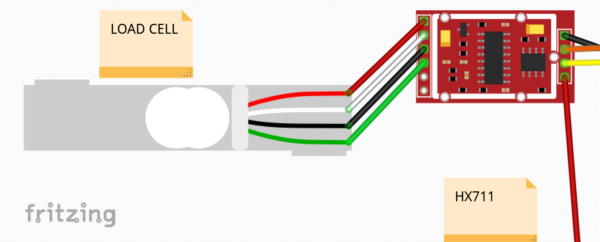

HX711 Anschluss

Schritt 2: Verbinde nun den HX711 mit dem ESP8266. Der HX711 hat vier Pins, darunter Vcc, Masse, Daten und Takt. Verbinde die Pins Data und Clock mit D5 und D6 des ESP8266. Masse und Vcc werden einfach mit den Vin und Ground Pins verbunden.

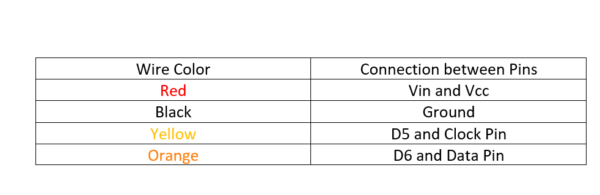

Verdrahtungstabelle HX711 Sensor

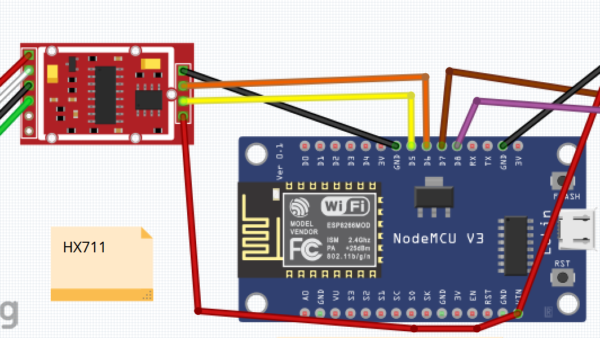

Verdrahtung von HX711 mit ESP8266

Schritt 3: Schließe den ESP8266 und die I2C-LED an, um die Gewichtswerte anzuzeigen. Die I2C-LED hat vier Pins, darunter Masse, Vcc, SDA und SCL. Schließe sie gemäß der folgenden Tabelle an:



Verdrahtungstabelle ESP8266 für I2C LCD HD44780

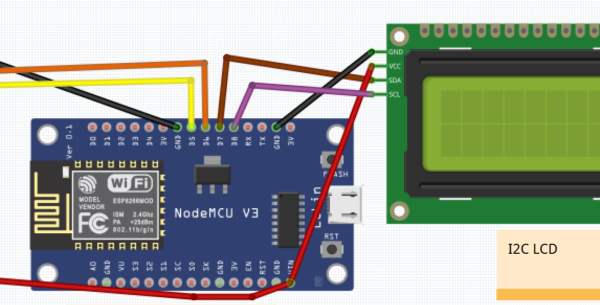

HD44780 I2C LCD Verkabelung

Endgültige Schaltung: Achte beim Anschließen des Stromkreises auf die losen Verbindungen und die richtigen Anschlüsse gemäß der Tabelle und den oben gezeigten Verbindungen. Nachdem alle Kabel angeschlossen sind, sieht der endgültige Stromkreis wie folgt aus:

Vollständiger Schaltplan - HX711 ESP8266 HD447880 LCD





Code des ersten Teils des Schaltkreises

Zunächst müssen wir unseren HX711-Sensor und die Wägezelle kalibrieren. Durch die einmalige Kalibrierung erhalten wir genaue und präzise Werte, da wir sonst falsche Werte für die Dinge erhalten, die wir auf die Waage legen. Wir benötigen zwei Bibliotheken für den Code, die Folgendes umfassen:

  1. HX711 Library
  2. I2C LED Library

Kalibrierung

Die Kalibrierung des HX711 erfolgt nach der „Hit and Trial“-Methode, d.h. wir messen den Wert des Gewichts auf der Wägezelle viele Male, um den Wert des Kalibrierungsfaktors einzustellen. Sobald unser Messwert dem bekannten Wert unseres Gewichts entspricht, können wir unsere Waage problemlos zur Messung jedes anderen Gewichts verwenden.

Im ersten Teil des Kalibrierungscodes haben wir ein Objekt der Klasse HX711 erstellt und eine Funktion scale.begin() verwendet, um die Daten- und Taktpins zuzuweisen. Danach setzen wir einfach den Anfangswert unseres HX711 zurück.



Im zweiten Teil der Kalibrierung wiederholen wir einfach eine Schleife, um den genauen Wert des Kalibrierungsfaktors zu ermitteln. Wir kalibrieren unser HX711 durch Erhöhen oder Verringern des Faktors je nach Bedarf, indem wir den richtigen Wert in den seriellen Monitor eingeben.

C++
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
#include "HX711.h"  //Install this library from library manager
#include <Wire.h>
#include <LiquidCrystal_I2C.h>            //Including I2C LCD library
LiquidCrystal_I2C lcd(0x27, 16, 2);       //Creating an object of LCD_I2C
#define  Clock D5
#define Data D6                           //Defining Clock and Data Pins
HX711 scale;                              //Making an object of HX711 class
//Assume a random conversion factor and then this is changed according to the calibration
float calibration_factor = -109000;       //Assuming a calibration_factor
float weight;
void setup() {                            //Setup Function
  scale.begin(Data, Clock);               //Using Hx711 function scale to begin the connection
  Serial.begin(9600);
  Serial.println("HX711 Calibration");
  Serial.println("First Remove all the weight");
  Serial.println("PLace your weight after the readings start");
  Serial.println("Calibration is increased when you press a,b,c,d by the factor of 10,100,1000,10000");
  Serial.println("Calibration is increased when you press e,f,g,h by the factor of 10,100,1000,10000");
  Serial.println("Press t for reset");    //Printing necessary instructions
  scale.set_scale();
  scale.tare();                           //Reset the scale to 0

  long zero_factor = scale.read_average(); //Get a baseline reading
  Serial.print("Zero factor: ");          //This can be used to remove the need to tare the scale. Useful in permanent scale projects.
  Serial.println(zero_factor);
  Wire.begin(D7,D8);                     //Starting Connection of LCD
  lcd.begin();
  lcd.setCursor(1,1);                    //Setting the LCD cursor to display value at a particular spot
  lcd.print("Weighing Scale");
  delay(3000);
  lcd.clear();                           //Clearing the LCD after the delaying

}

Wir lesen die Werte weiter ab und finden den Kalibrierungsfaktor, bis unsere Wägezellen den genauen Wert des Gewichts ablesen, mit dem wir sie kalibrieren wollen.

C++
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
void loop() {
    scale.set_scale(calibration_factor); //We are adjusting the calibration factor

    Serial.print("Reading Values ");
    Serial.print(scale.get_units(), 3);
    Serial.print(" kg"); //Changing this unit to KG to follow SI units
    Serial.print(" calibration_factor: ");
    Serial.print(calibration_factor);
    Serial.println();
    if(Serial.available()) //Applying the condition to check if something is entered on the serial or not
    {
        char temp = Serial.read();      //Reading the value entered on the serial monitor
        if(temp == '+' || temp == 'a')
            calibration_factor += 10;       //Applying if statements to increase or decrease the calibration factor according to requirement
        else if(temp =='-' || temp == 'e')
            calibration_factor -= 10;
        else if(temp == 'b')
            calibration_factor += 100;
        else if(temp == 'f')
            calibration_factor -= 100;
        else if(temp == 'c')
            calibration_factor += 1000;
        else if(temp == 'g')
            calibration_factor -= 1000;
        else if(temp == 'd')
            calibration_factor += 10000;      //Calibration factor will increase or decrease according to the key pressed
        else if(temp == 'h')
            calibration_factor -= 10000;    //Once we get right value of the weight placed we simplyset that thing as calibration factor
        else if(temp == 't')
            scale.tare();
    }
}

Endgültiger Kode

Im endgültigen Code richten wir zunächst unser LCD und den HX711 ein und setzen sie auf Null zurück. Im Setup beginnen wir die Verbindung mit dem I2C LCD und stellen die Cursorposition so ein, dass eine Zeile mit einer Verzögerung von 3 Sekunden angezeigt wird.

C++
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
#include "HX711.h"  //Install this library from library manager
#include <Wire.h>
#include <LiquidCrystal_I2C.h>        //Inluding I2C LCD library
LiquidCrystal_I2C lcd(0x27, 16, 2);   //Creating object of LCD
#define  Clock D5
#define Data D6
HX711 scale;
//Assume a random conversion factor and then this is changed according to the calibration
float calibration_factor = -109000;       //Assuming a calibration factor
float weight;
void setup() {
  Serial.begin(115200);                   //Starting serial connection
  scale.begin(Data, Clock);               //Starting Connection of Hx711
  scale.set_scale();
  scale.tare(); //Reset the scale to 0
  long zero_factor = scale.read_average(); //Get a baseline reading
  Serial.print("Zero factor: "); //This can be used to remove the need to tare the scale. Useful in permanent scale projects.
  Serial.println(zero_factor);
  Wire.begin(D7,D8);                     //Starting LCD connection
  lcd.begin();
  lcd.setCursor(1,1);                    //Displaying a value at a particular spot on LCD
  lcd.print("Weighing Scale");
  delay(3000);
  lcd.clear();                           //Clearing LCD

}

Im zweiten Teil haben wir den erhaltenen Kalibrierungsfaktor verwendet, um den Maßstab unseres HX711 einzustellen. Wir erhalten die Gewichtswerte mit der Funktion get_units(). Dann wird einfach dieser Gewichtswert auf dem LCD angezeigt, indem der Cursor gesetzt wird und auch auf dem seriellen Monitor angezeigt wird.

C++
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
void loop() {

  scale.set_scale(calibration_factor); //Adjust to this calibration factor
   weight = scale.get_units(5);        //Getting the weight using HX711
  lcd.setCursor(0, 0);
  lcd.print("Measured Weight");
  lcd.setCursor(0, 1);
  lcd.print(weight);                    //Displaying different values on LCD
  lcd.print(" KG  ");
  delay(3000);
  lcd.clear();
  Serial.print("Weight: ");
  Serial.print(weight);
  Serial.println(" KG");                //Also printing the weights on the serial monitor
}



Funktionsweise der verschiedenen Komponenten

HX711

HX711 enthält einen HX711-Chip mit der Fähigkeit zur Analog-Digital-Wandlung mit einer Genauigkeit von bis zu 24 Bit. Er verstärkt die von den Wägezellen gelieferten Millivolt-Werte und macht sie für den ESP8266 nutzbar, der schließlich das Gewicht aus den abgerufenen Daten berechnet.

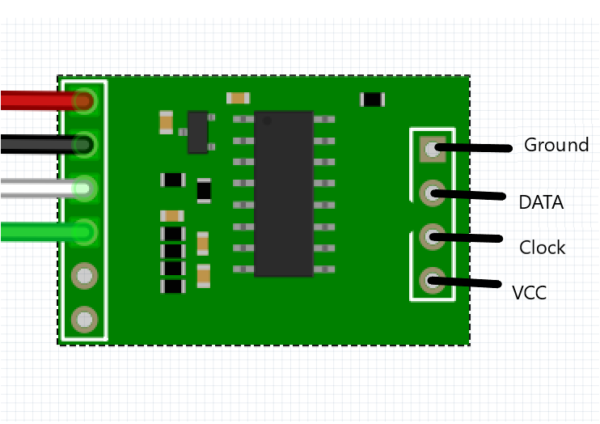

HX711 Detailansicht

Er hat vier Stifte. Die Pins VCC und Ground dienen der Stromversorgung des HX711. Der Daten-Pin dient dazu, die Daten von der Wägezelle abzuholen. Das Taktsignal ist ebenfalls mit dem Pin verbunden, um das Signal von einem der Pins des ESP8266 zu übernehmen.

Wägezelle

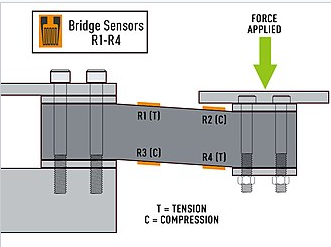

Details zur Arbeit der Wägezelle
Bildquelle: Wikipedia (CC BY-SA)

Eine Wägezelle ist ein Kraftaufnehmer. Er wandelt die Kraft wie Zug, Druck oder Kompression in ein elektrisches Signal um, das gemessen oder standardisiert werden kann. Wenn die auf die Last ausgeübte Kraft zunimmt, ändert sich das elektrische Signal proportional dazu. Grundsätzlich funktioniert eine Wägezelle nach dem Prinzip einer Wheatstone-Brücke

Die Erregerspannung VEX ist konstant, und die Spannung Vo ist die variable Spannung, die von der Form der Dehnungsmessstreifen abhängt. Wenn die Widerstände ausgeglichen sind, ist Vo gleich Null. Wenn ein Widerstand geändert wird, ändert sich Vo relativ, und diese Änderung wird erkannt.



In der Wägezelle sind die Widerstände mit den Dehnungsmessstreifen ausgetauscht und abwechselnd mit Zug- und Druckbildung angeordnet. Wenn eine Kraft auf die Wägezelle ausgeübt wird, ändern sich die Struktur und der Widerstand der Dehnungsmessstreifen, wodurch sich Vo ändert. Diese Änderung kann gemessen werden.

ESP8266/NodeMCU

Der ESP8266 ist der zentrale Teil unserer Schaltung und ist für das Abrufen der Daten von der Wägezelle und der Anzeige verantwortlich. Der ESP8266 ist ein kostengünstiger Wi-Fi-Mikrochip mit integrierter TCP/Networking-Software und Mikrocontroller-Fähigkeit. Seine geringen Kosten und seine hohe Funktionalität machen ihn zu einem idealen Chip für den Einsatz in Gewichtsmesswaagen.

I2C-LCD

I2C ist eine Abkürzung für Inter-IC. Es ist ein paketvermittelter Multi-Master-, Multi-Slave- und einseitiger serieller Bus, d.h. mehrere Chips können an denselben angeschlossen werden. I2C verwendet zwei bidirektionale Kommunikationswege. Der I2C-Adapter wird verwendet, um eine direkte Verbindung mit dem LCD herzustellen, und dieser Adapter ist mit dem ESP8266 verbunden. Wir werden die I2C LCD-Bibliothek verwenden, um unseren LCD mit unserem Mikrocontroller zu integrieren. I2C ist ein sehr leistungsfähiges Kommunikationsprotokoll zum Austausch von Daten zwischen nahe beieinander liegenden Mikrocontrollern oder Sensoren.

Vorteile der Gewichtsmesswaage

Die mit ESP8266 hergestellte Waage ist sehr nützlich und vorteilhaft, da sie eine Genauigkeit von etwa +/-0,03 aufweist.  Außerdem kann sie durch die Verwendung einer größeren Anzahl von Wägezellen modifiziert werden, um Gewicht bis zu Hunderten von Kilogramm zu messen. Darüber hinaus können wir eine geeignete Leiterplatte für diese Schaltung entwickeln und einen Kunststoffkörper mit einem 3D-Drucker herstellen, um eine genauere und intuitivere Messwaage zu erhalten. Wir können auch das Internet der Dinge und ESP8266 verwenden, um die gemessenen Gewichtswerte aus der Ferne an jeden beliebigen Ort zu senden. Wir können diese Messwaage auch auf andere Einheiten wie Pfund oder eine andere lokale Einheit kalibrieren.

Übrigens: Auch mit dem Raspberry Pi können wir einfach eine Waage bauen.
